Perronwinkel Schrägstücke für Rampe
Perronwinkel Schrägstücke für Rampe
Perronwinkel Schrägstücke für Rampe
  • Perronwinkel Schrägstücke für Rampe
  • Perronwinkel Schrägstücke für Rampe
  • Perronwinkel Schrägstücke für Rampe
3 Images

Bordure de quais / Élément pour rampe

Produit : R6003
Schrägstück, glatt, gefast, bewehrt, Auftrittkante profiliert

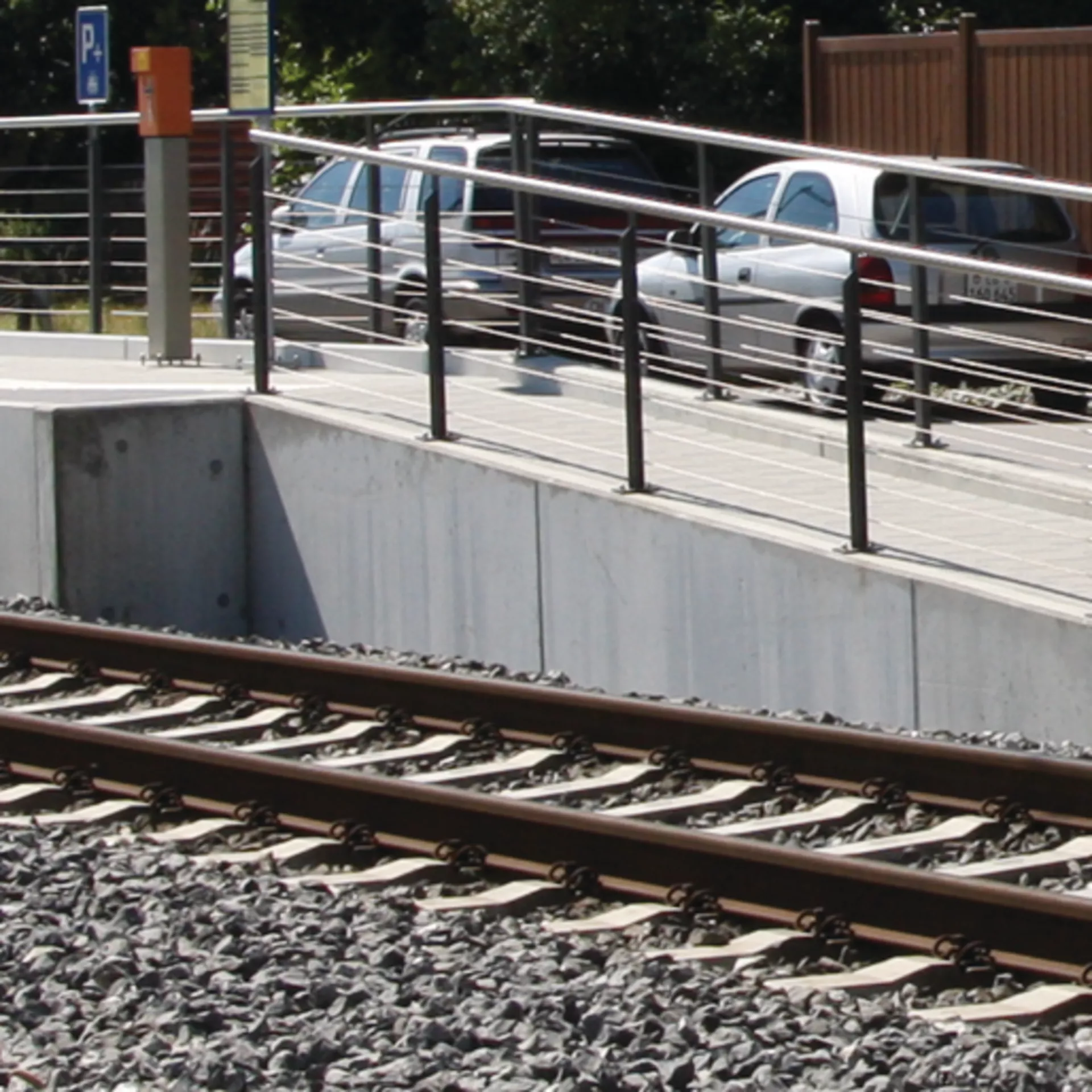

Les rampes et les passages à niveau dans les gares et les arrêts publics des transports en commun peuvent être entourés et séparés de manière optimale avec les éléments obliques des équerres de quais. Les éléments préparés en usine par CREABETON AG répondent aux prescriptions de la certification CFF. La gamme des équerres de quais comprend des éléments normaux, des éléments d’angle et de rehaussement, des marches en béton et des marches en caillebotis.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Angle alpha
Largeur B
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub>
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 130443
Él.de quai T1 rampe gauche 200/100/110-130
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 130443
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 1000
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 1300
Hauteur h1 (mm) 1100
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 1
Ligne de produits
Usine de production 71, 76
Numéro d'article 120459
Él.de quai T1 rampe droite 200/100/110-130
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 120459
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 1000
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 1300
Hauteur h1 (mm) 1100
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 1
Ligne de produits
Usine de production 71, 76
Numéro d'article 105124
Él.de quai T2 rampe gauche 200/75/110-130
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 105124
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 750
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 1300
Hauteur h1 (mm) 1100
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 2
Ligne de produits
Usine de production 71, 76
Numéro d'article 113895
Él.de quai T2 rampe droite 200/75/110-130
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 113895
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 750
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 1300
Hauteur h1 (mm) 1100
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 2
Ligne de produits
Usine de production 71, 76
Numéro d'article 114402
Él.de quai T3 rampe gauche 200/85/95-110
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 114402
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 850
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 1100
Hauteur h1 (mm) 950
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 3
Ligne de produits
Usine de production 71, 76
Numéro d'article 133398
Él.de quai T3 rampe droite 200/85/95-110
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 133398
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 850
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 1100
Hauteur h1 (mm) 950
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 3
Ligne de produits
Usine de production 71, 76
Numéro d'article 124515
Él.de quai T4 rampe gauche 200/65/95-110
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 124515
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 650
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 1100
Hauteur h1 (mm) 950
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 4
Ligne de produits
Usine de production 71, 76
Numéro d'article 122970
Él.de quai T4 rampe droite 200/65/95-110
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 122970
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 650
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 1100
Hauteur h1 (mm) 950
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 4
Ligne de produits
Usine de production 71, 76
Numéro d'article 103760
Él.de quai T5 rampe gauche 200/60/70-95
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 103760
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 600
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 950
Hauteur h1 (mm) 700
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 5
Ligne de produits
Usine de production 71, 76
Numéro d'article 118601
Él.de quai T5 rampe droite 200/60/70-95
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 118601
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 600
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 950
Hauteur h1 (mm) 700
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 5
Ligne de produits
Usine de production 71, 76
Numéro d'article 129346
Él.de quai T6 rampe gauche 200/40/55-70
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 129346
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 400
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 700
Hauteur h1 (mm) 550
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 100
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 6
Ligne de produits
Usine de production 71, 76
Numéro d'article 105345
Él.de quai T6 rampe droite 200/40/55-70
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 105345
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 400
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 700
Hauteur h1 (mm) 550
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 100
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 6
Ligne de produits
Usine de production 71, 76
Numéro d'article 106977
Él.de quai T7 rampe gauche 200/40/40-55
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 106977
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 400
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 550
Hauteur h1 (mm) 400
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 100
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 7
Ligne de produits
Usine de production 71, 76
Numéro d'article 111679
Él.de quai T7 rampe droite 200/40/40-55
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 111679
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 400
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 550
Hauteur h1 (mm) 400
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 100
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 7
Ligne de produits
Usine de production 71, 76
Numéro d'article 117332
Él.de quai T8 rampe gauche 200/40/25-40
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 117332
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 400
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 400
Hauteur h1 (mm) 250
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 100
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 8
Ligne de produits
Usine de production 71, 76
Numéro d'article 100660
Él.de quai T8 rampe droite 200/40/25-40
couron. profilé, armé, chanf., lisse, gris
Disponibilité
Numéro d'article 100660
Prix
Groupe MP
Norme LE
Angle alpha
Largeur B 400
Largeur b1 (mm)
Largeur b2 (mm)
Diamètre intérieur d1<\/sub>
Hauteur H (mm) 400
Hauteur h1 (mm) 250
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2000
Longeur l1 (mm)
Longeur l2 (mm)
Rayon R
Épaisseur du fond t1<\/sub> 100
Epaisseur de paroi W (mm) 120
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Couleur grau
type 8
Ligne de produits
Usine de production 71, 76
Remarque
  • Marches profilées pour un accès antidérapant
