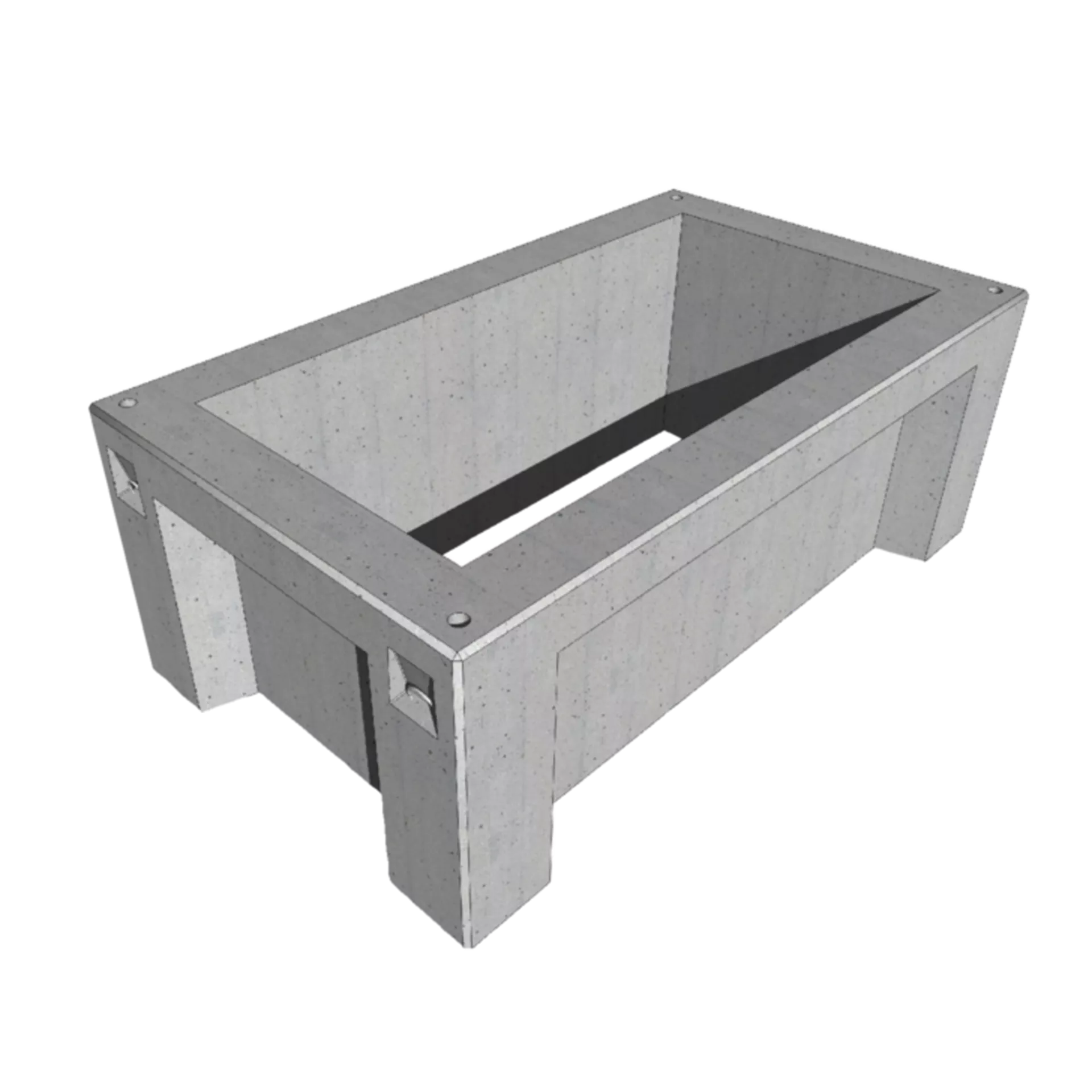

Chambre à câbles FABET

Produit : D1122
Chambre à câbles, sans fond, sans couvercles
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 111200
Chambre à câbles FABET S70-2
L 100 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 111200
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 700
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S70-2
Ligne de produits FABET
Usine de production 23
Numéro d'article 137317
Chambre à câbles FABET S70-3
L 152 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 137317
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 700
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1520
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S70-3
Ligne de produits FABET
Usine de production 23
Numéro d'article 104340
Chambre à câbles FABET S70-4
L 203 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 104340
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 700
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2030
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S70-4
Ligne de produits FABET
Usine de production 23
Numéro d'article 137538
Chambre à câbles FABET S70-5
L 254 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 137538
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 700
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2540
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S70-5
Ligne de produits FABET
Usine de production 23
Numéro d'article 109440
Chambre à câbles FABET S70-6
L 305 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 109440
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 700
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 3050
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S70-6
Ligne de produits FABET
Usine de production 23
Numéro d'article 129013
Chambre à câbles FABET S90-2
L 100 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 129013
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 900
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S90-2
Ligne de produits FABET
Usine de production 23
Numéro d'article 119826
Chambre à câbles FABET S90-3
L 152 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 119826
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 900
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1520
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S90-3
Ligne de produits FABET
Usine de production 23
Numéro d'article 139036
Chambre à câbles FABET S90-4
L 203 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 139036
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 900
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2030
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S90-4
Ligne de produits FABET
Usine de production 23
Numéro d'article 119983
Chambre à câbles FABET S90-5
L 254 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 119983
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 900
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 2540
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S90-5
Ligne de produits FABET
Usine de production 23
Numéro d'article 122540
Chambre à câbles FABET S90-6
L 305 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 122540
Prix
Groupe DK
Norme LE
Largeur B 1000
Largeur b1 (mm)
Classe de charge BK D400
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Équivalent habitant EGW
Charge max. F max.
Hauteur H (mm) 900
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 3050
Longeur l1 (mm)
Longeur l2 (mm)
Largeur de lumière LW (mm)
Moment de flexion max. MBr
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Charge de roue RL (to)
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm) 200
Epaisseur de paroi w1<\/sub> (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type S90-6
Ligne de produits FABET
Usine de production 23
Domaine d'application
  • Pour le secteur des télécommunications.
Remarque
  • Des cavités de grande taille sur tous les côtés permettent une introduction facile des câbles.
  • Autres hauteurs ou largeurs sur demande
  • Les caches de surface correspondants sont disponibles sur commande.
  • Partie inférieure avec ou sans ouverture de drainage sur demande.
Instructions de pose et d'installation
  • Déplacement facile grâce à 4 élingues de pose.
