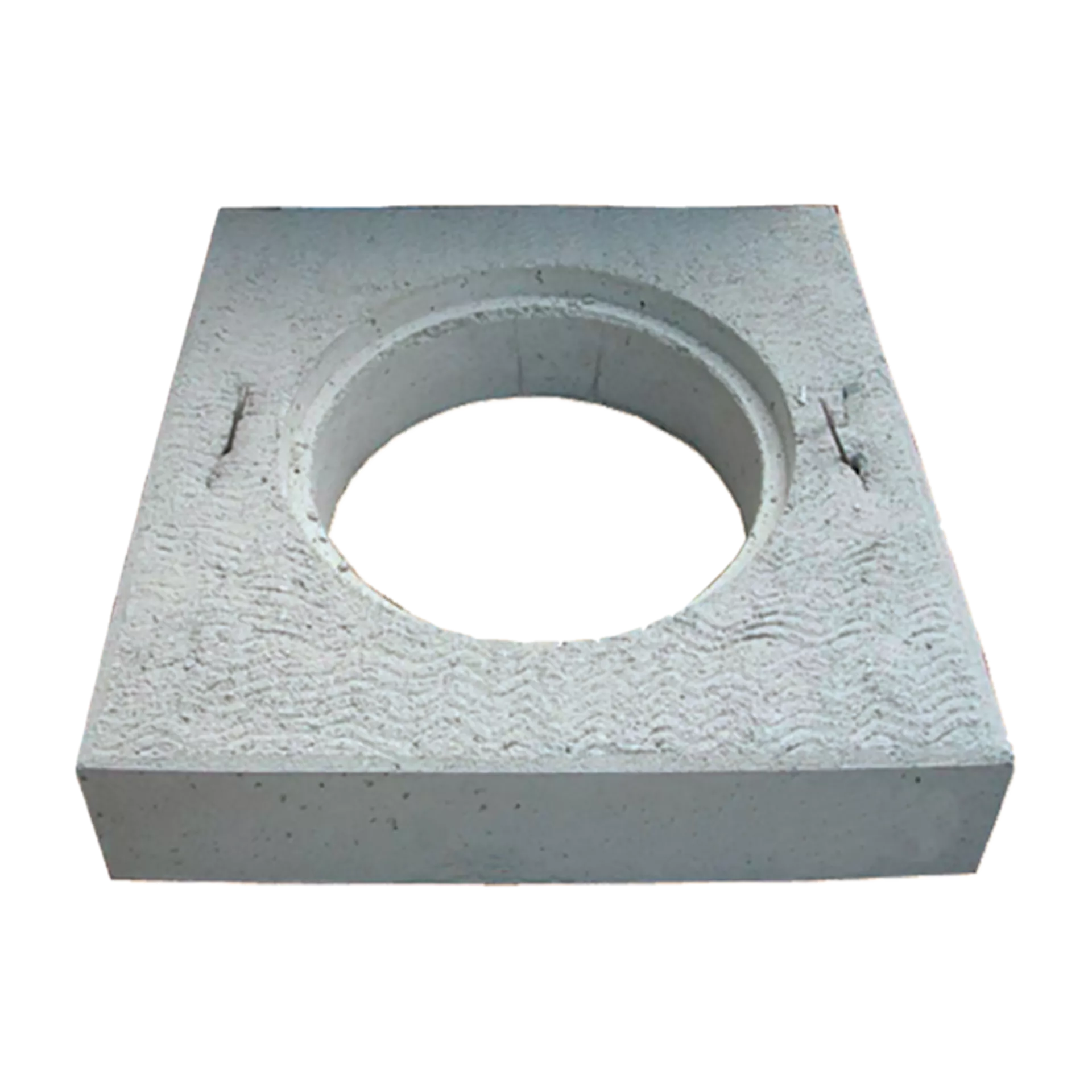

Cadre de regard en béton

Produit : F3027
sans couvercle en fonte
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm)
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub>
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 117907
Cadre de regard, 1000/1000/150 mm, C250
type 442, sans fonte, centré
Disponibilité
Numéro d'article 117907
Prix
Groupe FD
Norme LE
Largeur B 1000
Largeur b1 (mm) 200
Classe de charge BK C250
Diamètre intérieur D(mm) 600
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 150
Hauteur variable H var (mm)
Hauteur h1 (mm) 40
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub>
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 442 A
Ligne de produits
Usine de production 15
Numéro d'article 133746
Cadre de regard, 1000/1000/200 mm, D400
type 442, sans fonte, centré
Disponibilité
Numéro d'article 133746
Prix
Groupe FD
Norme LE
Largeur B 1000
Largeur b1 (mm) 200
Classe de charge BK D400
Diamètre intérieur D(mm) 600
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 200
Hauteur variable H var (mm)
Hauteur h1 (mm) 50
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm) 200
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub>
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 442 B
Ligne de produits
Usine de production 15
Numéro d'article 113038
Cadre de regard, 1200/1200/150 mm, C250
type 443, sans fonte, centré
Disponibilité
Numéro d'article 113038
Prix
Groupe FD
Norme LE
Largeur B 1200
Largeur b1 (mm) 300
Classe de charge BK C250
Diamètre intérieur D(mm) 600
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 150
Hauteur variable H var (mm)
Hauteur h1 (mm) 35
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1200
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub>
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 443 A
Ligne de produits
Usine de production 15
Numéro d'article 111879
Cadre de regard, 1200/1200/200 mm, D400
type 443, sans fonte, centré
Disponibilité
Numéro d'article 111879
Prix
Groupe FD
Norme LE
Largeur B 1200
Largeur b1 (mm) 300
Classe de charge BK D400
Diamètre intérieur D(mm) 600
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 200
Hauteur variable H var (mm)
Hauteur h1 (mm) 60
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1200
Longeur l1 (mm) 250
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub>
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 443 B
Ligne de produits
Usine de production 15
Numéro d'article 138277
Cadre de regard, 1200/1200/200 mm, D400
type 443, sans fonte, excentré
Disponibilité
Numéro d'article 138277
Prix
Groupe FD
Norme LE
Largeur B 1200
Largeur b1 (mm) 420
Classe de charge BK D400
Diamètre intérieur D(mm) 600
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 200
Hauteur variable H var (mm)
Hauteur h1 (mm) 60
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1200
Longeur l1 (mm) 250
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub>
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 443 C
Ligne de produits
Usine de production 15
Produits complémentaires
  • Couvercles/grilles en fonte adaptés aux types 442, 443 pour CL B125:
  • Nottaris: Fig. 21B-60, 21H-60, 21SL-60, 21P-60, 55-60
  • Couvercles/grilles en fonte adaptés aux types 443 pour CL C250:
  • Nottaris: Fig. 29A, 1200-60, 1210-60, 2200- 60, 2210-60, 2500-60, 2510-60, 2600-60, 2610-60, 56A-60, 57-60
  • BGS: Fig. 190-60, 194-60, 480-60B, 490-60B, 636-60
  • Couvercles adaptés aux types 442 pour CL C250:
  • Nottaris: Fig 4-60, 3200-60, 3210-60
Etendue de la livraison
  • Tous les types excluent les couvercles/grilles en fonte.
