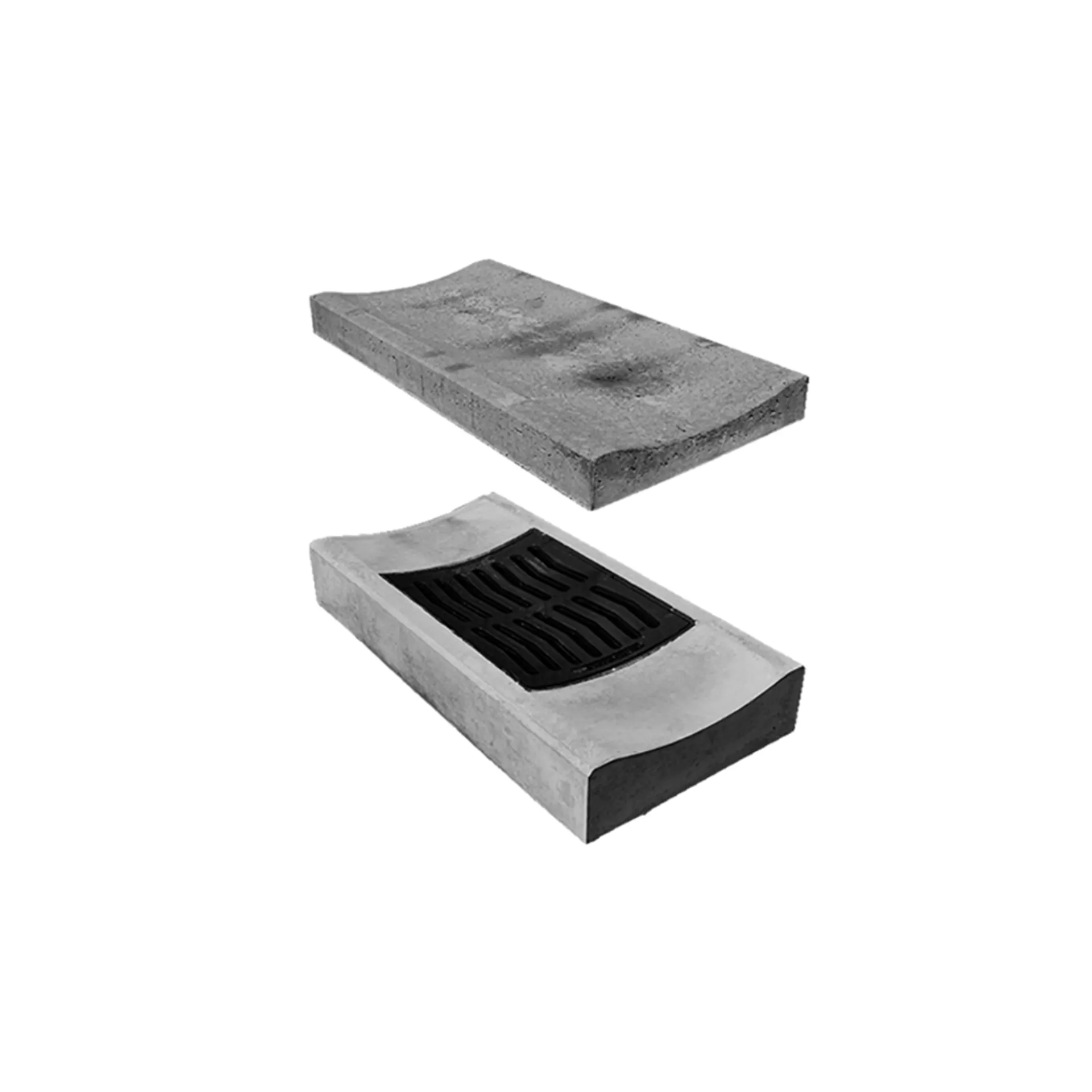

Rigole d'écoulement

Produit : F1501
Les rigoles d'écoulement sont utilisés principalement dans la construction de routes et de chemins. Ils servent à encadrer et à stabiliser les chaussées et les trottoirs. Les rigoles d'écoulement sans grille en fonte intégrée peuvent être utilisés sans problème avec des fondations adéquates, jusqu'à la classe de charge D400. Pour les rigoles d'écoulement avec grille en fonte, la classe de charge dépend de la grille en fonte installée.
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm)
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub>
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 111050
Rigole Sélection 1000/300/120 mm
Disponibilité
Numéro d'article 111050
Prix
Groupe FD
Norme LE
Largeur B 300
Largeur b1 (mm) 40
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 120
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 146
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 70
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type
Ligne de produits
Usine de production 14
Numéro d'article 107823
Rigole d'écoulement Sélection, C250
1000/500/150mm, sans fonte
Disponibilité
Numéro d'article 107823
Prix
Groupe FD
Norme LE SN EN 1340
Largeur B 500
Largeur b1 (mm) 50
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 150
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type
Ligne de produits
Usine de production 14
Numéro d'article 101522
Rigole d'écoulement Sélection, C 250
1000/500/100 mm, sans fonte
Disponibilité
Numéro d'article 101522
Prix
Groupe FD
Norme LE SN EN 1340
Largeur B 500
Largeur b1 (mm) 50
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 100
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 70
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type
Ligne de produits
Usine de production 14
Numéro d'article 106241
Rigole Sélection 1000/700/150 mm
Disponibilité
Numéro d'article 106241
Prix
Groupe FD
Norme LE
Largeur B 700
Largeur b1 (mm) 80
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 150
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 94
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type
Ligne de produits
Usine de production 14
Numéro d'article 125350
Rigole d'écoulement Sélec. 1000/500/150mm
C 250, avec fonte, BGS Fig. 670
Disponibilité
Numéro d'article 125350
Prix
Groupe FD
Norme LE
Largeur B 500
Largeur b1 (mm) 50
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 150
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 120
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type
Ligne de produits
Usine de production 14
Numéro d'article 131580
Rigole 1000/700/150, type 5.2
av. fonte BGS Fig. 670, C250
Disponibilité
Numéro d'article 131580
Prix
Groupe FD
Norme LE
Largeur B 700
Largeur b1 (mm) 80
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 150
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to) 7.5
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 94
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type
Ligne de produits
Usine de production 14
Numéro d'article 101237
Rigole d'écoulement type K12
100/30/12 cm
Disponibilité
Numéro d'article 101237
Prix
Groupe FD
Norme LE
Largeur B 300
Largeur b1 (mm) 40
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 120
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 146
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 70
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type K12
Ligne de produits
Usine de production 99
Numéro d'article 134715
Rigole d'écoulement type H9
100/50/9 cm
Disponibilité
Numéro d'article 134715
Prix
Groupe FD
Norme LE
Largeur B 500
Largeur b1 (mm) 40
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 90
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 60
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type H9
Ligne de produits
Usine de production 99
Numéro d'article 105820
Rigole d'écoulement type H12, A15
100/50/12 cm
Disponibilité
Numéro d'article 105820
Prix
Groupe FD
Norme LE
Largeur B 500
Largeur b1 (mm) 40
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 120
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 400
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 70
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type H12
Ligne de produits
Usine de production 99
Numéro d'article 114436
Rigole d'écoulement type H16
100/50/16 cm
Disponibilité
Numéro d'article 114436
Prix
Groupe FD
Norme LE
Largeur B 500
Largeur b1 (mm) 40
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 160
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 130
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type H16
Ligne de produits
Usine de production 99
Numéro d'article 135029
Rigole d'écoulement type G13
100/70/13 cm
Disponibilité
Numéro d'article 135029
Prix
Groupe FD
Norme LE
Largeur B 700
Largeur b1 (mm) 70
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 130
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 1260
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 90
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type G13
Ligne de produits
Usine de production 99
Numéro d'article 117563
Rigole d'écoulement 100/50/16 cm, BK B 125
Type H16, y compris grille en fonte
Disponibilité
Numéro d'article 117563
Prix
Groupe FD
Norme LE
Largeur B 500
Largeur b1 (mm) 40
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 160
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 130
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type H16
Ligne de produits
Usine de production 99
Numéro d'article 129757
Rigole d'écoulement type G13, A15
100/70/16 cm, avec grille fonte bombée
Disponibilité
Numéro d'article 129757
Prix
Groupe FD
Norme LE
Largeur B 700
Largeur b1 (mm) 70
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Hauteur H (mm) 160
Hauteur variable H var (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW (mm)
Largeur de lumière LW2<\/sub>
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 1260
Charge de roue RL (to) 1
Largeur intérieure de la fente SW
Épaisseur du fond t1<\/sub> 90
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur grau
type G13
Ligne de produits
Usine de production 99
