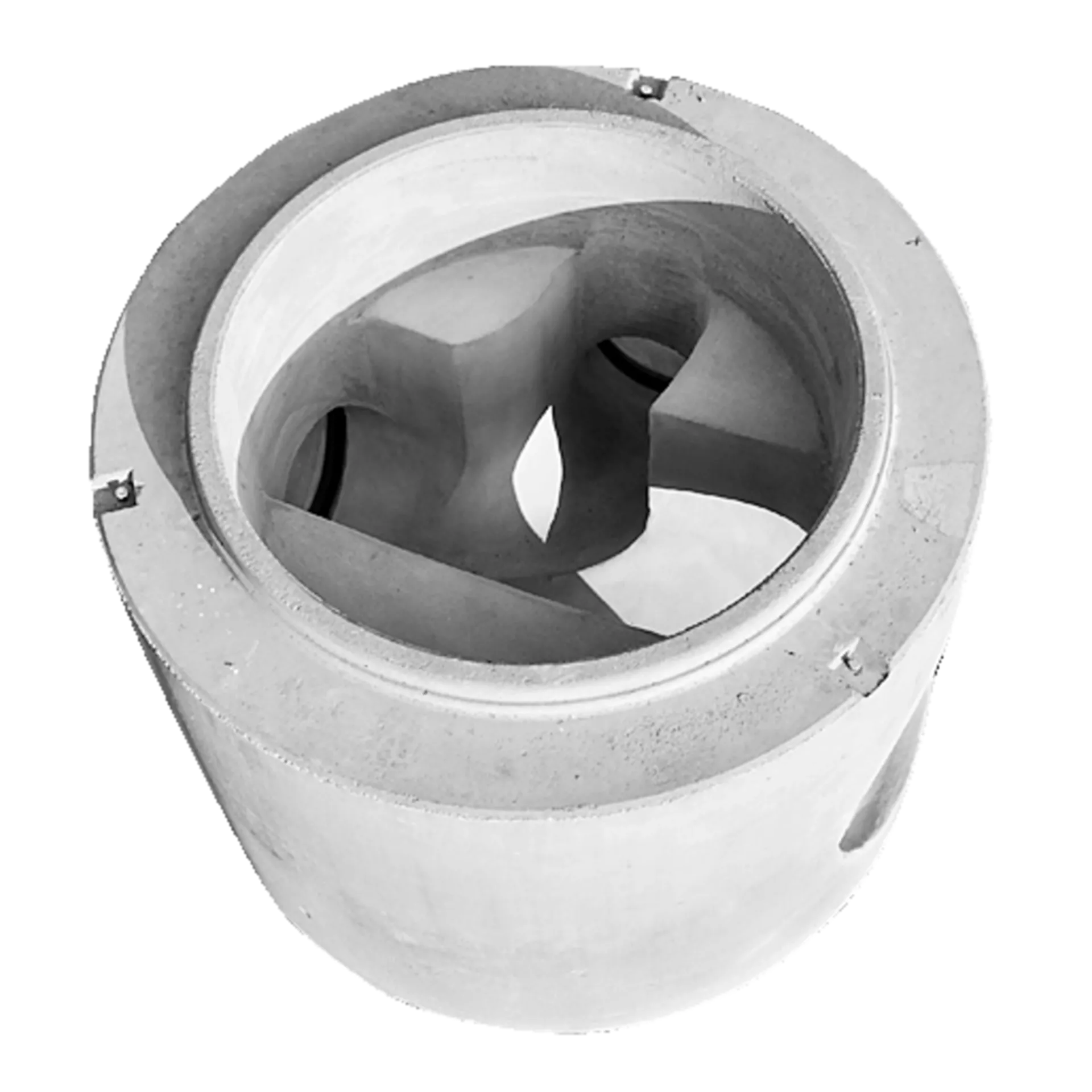

Fond de chambre spécial CENTUB® coulée

Produit : A0601
coulé, avec façon de cunette, avec bague d'étanchéité pour CENTUB®, tuyaux en PP, PEHD, PVC-U, GRP, GGG et STZ aux sorties et entrées
Les fonds de puits préfabriqués sur mesure CENTUB® sont exactement adaptés à vos exigences. La fabrication assistée par ordinateur permet de réaliser des fonds de puits individuels de très haute qualité. Les fonds de puits sur mesure

CENTUB® font partie du système de canalisations éprouvé CENTUB®, connu pour sa qualité et sa sécurité. Ils répondent aux exigences toujours plus élevées de la loi sur la protection des eaux en matière d’évacuation des eaux urbaines. Grâce à la fabrication assistée par CNC, il est possible de réaliser sans problème des fonds de puits sur mesure et individuels - exactement adaptés à votre projet.

Des éléments de construction d’une étanchéité absolue

Grâce à la technique de fabrication assistée par CNC, nous avons la possibilité d’adapter nos fonds de puits sur mesure CENTUB®® aux spécificités de l’objet, de manière à ce qu’ils soient exactement adaptés aux conditions locales. Après que vous nous ayez transmis les données techniques, nous fraisons les tracés hydrauliques optimaux des caniveaux à partir d’une ébauche en styropor. Le résultat de ce fraisage entièrement variable et commandé par CNC sont des fonds de puits sur mesure CENTUB® monolithiques pour des canalisations d’une étanchéité absolue. La fabrication assistée par ordinateur garantit des fonds de puits très précis et conformes aux normes, qui répondent à toutes les exigences de construction et d’exploitation et peuvent être livrés rapidement sur le chantier.

Nous fabriquons des fonds de puits sur mesure

CENTUB® dans divers diamètres nominaux et différentes formes. Vous avez le choix entre les fonds de puits sur mesure CENTUB® ronds et les fonds de puits de mesure CENTUB® ovales . Vous trouverez les spécifications pour les raccordements supplémentaires avec formation de goulottes sous la rubrique Alimentations des fonds de puits sur mesure CENTUB®. Des fonds de puits spéciaux CENTUB® sont également disponibles. Les types de tuyaux les plus divers ainsi que les anneaux, les cônes ou les plaques de couverture servent de raccordement au fond de puits. Afin d’assurer la durabilité de nos fonds de puits sur mesure CENTUB®, il convient de respecter nos instructions de pose pour les systèmes d’égouts.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub>
ta (mm)
tk (mm)
Epaisseur de paroi W (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 195631
CENTUB puits/mes. rond, DN 800,
NW 100-150 mm H 500, h1 350,W 180 mm
Disponibilité
Numéro d'article 195631
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm) 350
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 150
ta (mm) 420
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 178268
CENTUB puits/mes. rond, DN 800,
NW 100-400 mm H 875, h1 725,W 195 mm
Disponibilité
Numéro d'article 178268
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 725
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 150
ta (mm) 420
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 166905
CENTUB puits/mes. rond, DN 800,
NW 100-300 mm H 750, h1 600,W 180 mm
Disponibilité
Numéro d'article 166905
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 600
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 150
ta (mm) 420
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 165500
CENTUB puits/mes. rond, DN 800
NW 100-250 mm H 625, h1 475,W 180 mm
Disponibilité
Numéro d'article 165500
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 625
Hauteur h1 (mm) 475
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 150
ta (mm) 420
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 100442
CENTUB puits/mes. rond, DN 1000,
NW 100-300 mm H 750, h1 550,W 210 mm
Disponibilité
Numéro d'article 100442
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 520
tk (mm)
Epaisseur de paroi W (mm) 210
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 191807
CENTUB puits/mes. rond, DN 1000,
NW 100-400 mm H 875, h1 675,W 210 mm
Disponibilité
Numéro d'article 191807
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 520
tk (mm)
Epaisseur de paroi W (mm) 210
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 160750
CENTUB puits/mes. rond, DN 1200,
NW 100-300 mm H 750, h1 550,W 260 mm
Disponibilité
Numéro d'article 160750
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 620
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 167209
CENTUB puits/mes. rond, DN 1200,
NW 100-400 mm H 875, h1 675,W 260 mm
Disponibilité
Numéro d'article 167209
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 620
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 181771
CENTUB puits/mes. rond, DN 1200,
NW 100-500 mm H 1000, h1 800, W 260 mm
Disponibilité
Numéro d'article 181771
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 620
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 151679
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1125, h1 925, W 260 mm
Disponibilité
Numéro d'article 151679
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 620
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 129531
CENTUB puits/mes. rond, DN 800,
NW 100-150 mm H 500, h1 350,W 180 mm
Disponibilité
Numéro d'article 129531
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm) 350
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 150
ta (mm) 420
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 104800
CENTUB puits/mes. rond, DN 800
NW 100-200mm H 625, h1 475,W 180 mm
Disponibilité
Numéro d'article 104800
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 625
Hauteur h1 (mm) 475
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 150
ta (mm) 420
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 122453
CENTUB puits/mes. rond, DN 800,
NW 100-300 mm H 750, h1 600,W 180 mm
Disponibilité
Numéro d'article 122453
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 600
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 150
ta (mm) 420
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 125739
CENTUB puits/mes. rond, DN 800,
NW 100-400 mm H 875, h1 725,W 195 mm
Disponibilité
Numéro d'article 125739
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 725
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 150
ta (mm) 420
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 192912
CENTUB puits/mes. rond, DN 800
NW 100-300 mm H 750, h1 550,W 180 mm
Disponibilité
Numéro d'article 192912
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 174464
CENTUB puits/mes. rond, DN 800
NW 100-400 mm H 875, h1 675, W 180 mm
Disponibilité
Numéro d'article 174464
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 198987
CENTUB puits/mes. rond, DN 800
NW 100-400 mm H 1000, h1 800, W 180 mm
Disponibilité
Numéro d'article 198987
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 137491
CENTUB puits/mes. rond, DN 800
NW 100-400 mm H 1125, h1 925, W 180 mm
Disponibilité
Numéro d'article 137491
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 104163
CENTUB puits/mes. rond, DN 1000,
NW 100-300 mm H 750, h1 550,W 210 mm
Disponibilité
Numéro d'article 104163
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 520
tk (mm)
Epaisseur de paroi W (mm) 210
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 136615
CENTUB puits/mes. rond, DN 1000,
NW 100-400 mm H 875, h1 675,W 210 mm
Disponibilité
Numéro d'article 136615
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 520
tk (mm)
Epaisseur de paroi W (mm) 210
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 179318
CENTUB puits/mes. rond, DN 1000,
NW 100-300 mm H 750, h1 550,W 150 mm
Disponibilité
Numéro d'article 179318
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 150
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 189315
CENTUB puits/mes. rond, DN 1000,
NW 100-400 mm H 875, h1 675,W 150 mm
Disponibilité
Numéro d'article 189315
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 150
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 193156
CENTUB puits/mes. rond, DN 1000,
NW 100-400 mm H 1000, h1 800,W 150 mm
Disponibilité
Numéro d'article 193156
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 150
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 172369
CENTUB puits/mes. DN 1000, rond,
NW 100-400 mm H 1125, h1 925,W 150 mm
Disponibilité
Numéro d'article 172369
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 150
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 173779
CENTUB puits/mes. rond, DN 1000
NW 100-500 mm H 1000, h1 800, W 210 mm
Disponibilité
Numéro d'article 173779
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 210
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 152873
CENTUB puits/mes. rond, DN 1000
NW 100-600 mm H 1125, h1 925, W 210 mm
Disponibilité
Numéro d'article 152873
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 210
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 189382
CENTUB puits/mes. rond, DN 1000
NW 100-600 mm H 1250, h1 1050, W 210 mm
Disponibilité
Numéro d'article 189382
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1250
Hauteur h1 (mm) 1050
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 210
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 165104
CENTUB puits/mes. rond, DN 1000
NW 100-600 mm H 1375, h1 1175, W 210 mm
Disponibilité
Numéro d'article 165104
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1375
Hauteur h1 (mm) 1175
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 210
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 118319
CENTUB puits/mes. rond, DN 1200,
NW 100-300 mm H 750, h1 550,W 260 mm
Disponibilité
Numéro d'article 118319
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 620
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 112677
CENTUB puits/mes. rond, DN 1200,
NW 100-400 mm H 875, h1 675,W 260 mm
Disponibilité
Numéro d'article 112677
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 620
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 122276
CENTUB puits/mes. rond, DN 1200,
NW 100-450 mm H 1000, h1 800, W 260 mm
Disponibilité
Numéro d'article 122276
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 620
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 117657
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1125, h1 925, W 260 mm
Disponibilité
Numéro d'article 117657
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm) 620
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 189314
CENTUB puits/mes. rond, DN 1200,
NW 100-300 mm H 750, h1 550,W 180 mm
Disponibilité
Numéro d'article 189314
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 139712
CENTUB puits/mes. rond, DN 1200,
NW 100-400 mm H 875, h1 675,W 180 mm
Disponibilité
Numéro d'article 139712
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 144893
CENTUB puits/mes. rond, DN 1200,
NW 100-500 mm H 1000, h1 800, W 180 mm
Disponibilité
Numéro d'article 144893
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 139755
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1125, h1 925, W 180 mm
Disponibilité
Numéro d'article 139755
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 179961
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1250, h1 1050, W 180 mm
Disponibilité
Numéro d'article 179961
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1250
Hauteur h1 (mm) 1050
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 144489
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1375, h1 1175, W 180 mm
Disponibilité
Numéro d'article 144489
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1375
Hauteur h1 (mm) 1175
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 200
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 180
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 124590
CENTUB puits/mes. rond, DN 1200
NW 100-600 mm H 1375, h1 1155, W 260 mm
Disponibilité
Numéro d'article 124590
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1375
Hauteur h1 (mm) 1155
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 220
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 137655
CENTUB puits/mes. rond, DN 1200
NW 100-800 mm H 1500, h1 1280, W 260 mm
Disponibilité
Numéro d'article 137655
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1500
Hauteur h1 (mm) 1280
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 220
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 101492
CENTUB puits/mes. rond, DN 1200
NW 100-800 mm H 1625, h1 1405, W 260 mm
Disponibilité
Numéro d'article 101492
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1625
Hauteur h1 (mm) 1405
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 220
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 106026
CENTUB puits/mes. rond, DN 1200
NW 100-800 mm H 1750, h1 1530, W 260 mm
Disponibilité
Numéro d'article 106026
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1750
Hauteur h1 (mm) 1530
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 220
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 260
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 128944
CENTUB puits/mes. rond, DN 1500
NW 100-500 mm H 1125, h1 825, W 270 mm
Disponibilité
Numéro d'article 128944
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1125
Hauteur h1 (mm) 825
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 270
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 146224
CENTUB puits/mes. rond, DN 1500
NW 100-500 mm H 1250, h1 950, W 270 mm
Disponibilité
Numéro d'article 146224
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1250
Hauteur h1 (mm) 950
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 270
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 102989
CENTUB puits/mes. rond, DN 1500
NW 100-600 mm H 1375, h1 1075, W 270 mm
Disponibilité
Numéro d'article 102989
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1375
Hauteur h1 (mm) 1075
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 270
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 198082
CENTUB puits/mes. rond, DN 1500
NW 100-800 mm H 1500, h1 1200, W 270 mm
Disponibilité
Numéro d'article 198082
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1500
Hauteur h1 (mm) 1200
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 270
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 170546
CENTUB puits/mes. rond, DN 1500
NW 100-900 mm H 1625, h1 1325, W 270 mm
Disponibilité
Numéro d'article 170546
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1625
Hauteur h1 (mm) 1325
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 270
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 129576
CENTUB puits/mes. rond, DN 1500
NW 100-1000 mm H 1750, h1 1450, W 270 mm
Disponibilité
Numéro d'article 129576
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1750
Hauteur h1 (mm) 1450
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 270
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 173221
CENTUB puits/mes. rond, DN 1500
NW 100-1000 mm H 1875, h1 1575, W 270 mm
Disponibilité
Numéro d'article 173221
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1875
Hauteur h1 (mm) 1575
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 270
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 112028
CENTUB puits/mes. rond, DN 2000
NW 100-600 mm H 1375, h1 1075, W 310 mm
Disponibilité
Numéro d'article 112028
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1375
Hauteur h1 (mm) 1075
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 310
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 111000
CENTUB puits/mes. rond, DN 2000
NW 100-800 mm H 1500, h1 1200, W 310 mm
Disponibilité
Numéro d'article 111000
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1500
Hauteur h1 (mm) 1200
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 310
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 198870
CENTUB puits/mes. rond, DN 2000
NW 100-900 mm H 1625, h1 1325, W 310 mm
Disponibilité
Numéro d'article 198870
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1625
Hauteur h1 (mm) 1325
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 310
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 103520
CENTUB puits/mes. rond, DN 2000
NW 100-1000 mm H 1750, h1 1450, W 310 mm
Disponibilité
Numéro d'article 103520
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1750
Hauteur h1 (mm) 1450
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 310
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 103409
CENTUB puits/mes. rond, DN 2000
NW 100-1000 mm H 1875, h1 1575, W 310 mm
Disponibilité
Numéro d'article 103409
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 1875
Hauteur h1 (mm) 1575
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 310
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 198590
CENTUB puits/mes. rond, DN 2000
NW 100-1200 mm H 2000, h1 1700, W 310 mm
Disponibilité
Numéro d'article 198590
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 2000
Hauteur h1 (mm) 1700
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 310
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 133543
CENTUB puits/mes. rond, DN 2000
NW 100-1200 mm H 2125, h1 1825, W 310 mm
Disponibilité
Numéro d'article 133543
Prix
Groupe AH
Norme LE SN EN 1917
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 2125
Hauteur h1 (mm) 1825
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 300
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 310
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Remarque
  • Informations sur la pente maximale de raccordement, les décalages en hauteur et les angles intermédiaires sur demande.
  • Raccords DN 900 - 1200 uniquement possibles pour les tuyaux en béton armé CENTUB®-Röser.
Etendue de la livraison
  • Y compris ancre à tête sphérique DN 800 LK 1.3, DN 1000 LK 2.5, DN 1200 LK 5.0.
