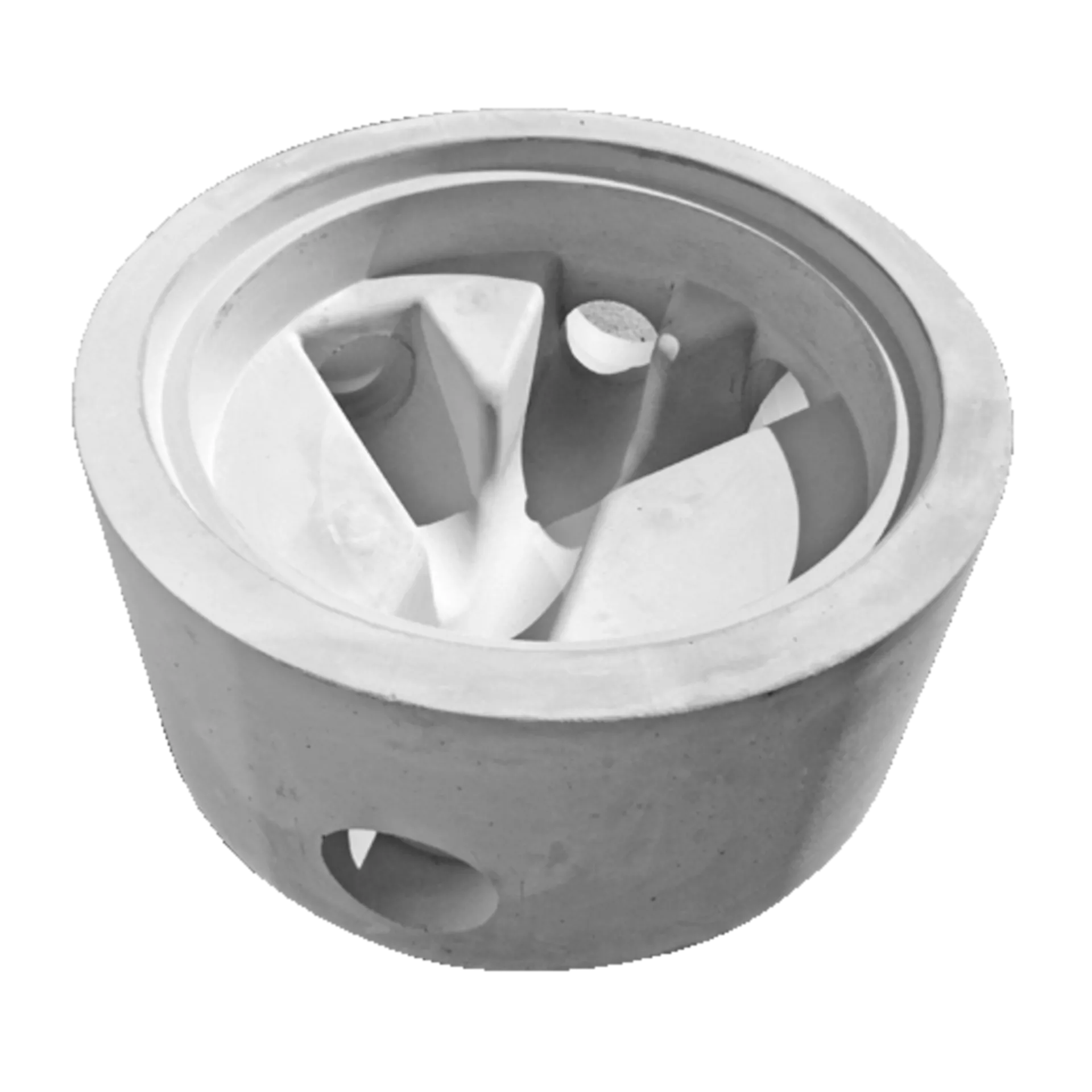

Fond de puits normalisé CRENO avec raccord latéral

Produit : A3112
pour les tuyaux en PVC, PEHD ou PP, y compris bague d'étanchéité
Le fond de puits normalisé CRENO convient aux constructions de puits typiques dans le domaine des canalisations. Les fonds de regards normalisés en béton de qualité supérieure sont disponibles en différents types et convainquent par leur rentabilité.

Le fond de puits normalisé CRENO est utilisé dans le domaine de l’évacuation des eaux des immeubles et couvre les situations standard de la canalisation des eaux usées. Les différents types normalisés sont fabriqués en béton monolithique de qualité supérieure et répondent à toutes les exigences en matière d’aptitude à l’utilisation et de rentabilité. Le fond de puits normalisé CRENO est parfaitement adapté comme base pour les regards de contrôle et d’entretien.

Fabriqué selon les normes

Nous fabriquons nos fonds de puits normalisés CRENO selon les prescriptions des normes correspondantes». Les fonds de puits sont normalisés en ce qui concerne les diamètres nominaux, les pentes, les cotes de hauteur et la position des conduites de raccordement. Vous avez le choix entre différents types standardisés: en fonction du diamètre nominal et des conduites de raccordement de votre projet de canalisation. Le fond de puits normalisé CRENO est conçu pour des systèmes d’égout avec une pente allant jusqu’à cinq pour cent et une pression d’eau maximale de 0,5 bar. Le caniveau dans le puits présente une pente de cinq pour cent. Selon le type, les changements de direction du caniveau forment des angles de 45° ou de 90°.

Equipé en usine d’ancrages de transport

Nous proposons des fonds de puits CRENO normalisés de 60, 70, 80 et 100 cm de diamètre. L’accès pour les travaux de contrôle et d’entretien du système d’égout est possible. Les fonds de puits normalisés sont disponibles en tant que fonds de puits normalisés CRENO avec raccordement latéral et en tant que fonds de puits normalisés CRENO sans raccordement latéral. Les deux variantes conviennent à l’évacuation des eaux usées domestiques, car elles sont résistantes aux substances chimiquement et modérément agressives. Les tiges d’ancrage à tête sphérique installées en usine permettent de décharger et de déplacer le fond de puits de manière économique. Notre fiche technique sur les fonds de puits normalisés CRENO contient des informations détaillées sur le produit ainsi que sur la mise en place correcte sur le chantier.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub>
ta (mm)
tk (mm)
Epaisseur de paroi W (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 111907
Fond de chambre normalisé CRENO type 2 D60cm H50cm
rigole NW1 125, NW2 125 ab45° droite/gauch
Disponibilité
Numéro d'article 111907
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 600
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 125
Ouverture nominale NW2<\/sub> 125
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 33
Numéro d'article 120034
Fond de chambre normalisé CRENO type 2 D60cm H50cm
rigole NW1 150, NW2 150 ab45° droite/gauch
Disponibilité
Numéro d'article 120034
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 600
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 33
Numéro d'article 175618
Fond de chambre normalisé CRENO type 2 D70cm H64cm
rigole NW1 150, NW2 150 ab45° droite/gauch
Disponibilité
Numéro d'article 175618
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 700
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 640
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 70
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 99
Numéro d'article 146622
Fond de chambre normalisé CRENO type 2 D70cm H64cm
rigole NW1 200, NW2 150 ab45° droite/gauch
Disponibilité
Numéro d'article 146622
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 700
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 640
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 70
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 99
Numéro d'article 177171
Fond de chambre normalisé CRENO type 5 D70cm H64cm
rigole NW1 150, NW2 150 b45° gauche
Disponibilité
Numéro d'article 177171
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 700
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 640
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 70
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 99
Numéro d'article 199897
Fond de chambre normalisé CRENO type 5 D70cm H60cm
rigole NW1 200, NW2 150 b45° gauche
Disponibilité
Numéro d'article 199897
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 700
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 640
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 70
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 99
Numéro d'article 159585
Fond de chambre normalisé CRENO type 6 D70cm H64cm
rigole NW1 150, NW2 150 a45° droite
Disponibilité
Numéro d'article 159585
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 700
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 640
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 70
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 99
Numéro d'article 165260
Fond de chambre normalisé CRENO type 6 D70cm H64cm
rigole NW1 200, NW2 150 a45° droite
Disponibilité
Numéro d'article 165260
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 700
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 640
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 70
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 99
Numéro d'article 110373
Fond de chambre normalisé CRENO type 2 D80cm H50cm
rigole NW1 125, NW2 125 ab45° droite/gauch
Disponibilité
Numéro d'article 110373
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 125
Ouverture nominale NW2<\/sub> 125
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 133341
Fond de chambre normalisé CRENO type 2 D80cm H50cm
rigole NW1 150, NW2 125 ab45° droite/gauch
Disponibilité
Numéro d'article 133341
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 125
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 130045
Fond de chambre normalisé CRENO type 2 D80cm H50cm
rigole NW1 150, NW2 150 ab45° droite/gauch
Disponibilité
Numéro d'article 130045
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 131018
Fond de chambre normalisé CRENO type 2 D80cm H60cm
rigole NW1 200, NW2 150 ab45° droite/gauch
Disponibilité
Numéro d'article 131018
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 112200
Fond de chambre normalisé CRENO type 2 D80cm H60cm
rigole NW1 200, NW2 200 ab45° droite/gauch
Disponibilité
Numéro d'article 112200
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 117165
Fond de chambre normalisé CRENO type 3 D80cm H50cm
rigole NW1 150, NW2 150 a45°droite/b90°gau
Disponibilité
Numéro d'article 117165
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 118436
Fond de chambre normalisé CRENO type 3 D80cm H60cm
rigole NW1 200, NW2 150 a45°droite/b90°gau
Disponibilité
Numéro d'article 118436
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 130421
Fond de chambre normalisé CRENO type 3 D80cm H60cm
rigole NW1 200, NW2 200 a45°droite/b90°gau
Disponibilité
Numéro d'article 130421
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 130432
Fond de chambre normalisé CRENO type 4 D80cm H50cm
rigole NW1 150, NW2 150 a90°droite/b45°gau
Disponibilité
Numéro d'article 130432
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 122839
Fond de chambre normalisé CRENO type 4 D80cm H60cm
rigole NW1 200, NW2 150 a90°droite/b45°gau
Disponibilité
Numéro d'article 122839
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 126108
Fond de chambre normalisé CRENO type 4 D80cm H60cm
rigole NW1 200, NW2 200 a90°droite/b45°gau
Disponibilité
Numéro d'article 126108
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 132481
Fond de chambre normalisé CRENO type 5 D80cm H50cm
rigole NW1 150, NW2 150 b45° gauche
Disponibilité
Numéro d'article 132481
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 125151
Fond de chambre normalisé CRENO type 5 D80cm H60cm
rigole NW1 200, NW2 150 b45° gauche
Disponibilité
Numéro d'article 125151
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 112714
Fond de chambre normalisé CRENO type 5 D80cm H60cm
rigole NW1 200, NW2 200 b45° gauche
Disponibilité
Numéro d'article 112714
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 121038
Fond de chambre normalisé CRENO type 6 D80cm H50cm
rigole NW1 150, NW2 150 a45° droite
Disponibilité
Numéro d'article 121038
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 139261
Fond de chambre normalisé CRENO type 6 D80cm H60cm
rigole NW1 200, NW2 150 a45° droite
Disponibilité
Numéro d'article 139261
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 105539
Fond de chambre normalisé CRENO type 6 D80cm H60cm
rigole NW1 200, NW2 200 a45° droite
Disponibilité
Numéro d'article 105539
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 118429
Fond de chambre normalisé CRENO type 7 D80cm H50cm
rigole NW1 150, NW2 150 b90° gauche
Disponibilité
Numéro d'article 118429
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 7
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 120577
Fond de chambre normalisé CRENO type 7 D80cm H60cm
rigole NW1 200, NW2 150 b90° gauche
Disponibilité
Numéro d'article 120577
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 7
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 101354
Fond de chambre normalisé CRENO type 7 D80cm H60cm
rigole NW1 200, NW2 200 b90° gauche
Disponibilité
Numéro d'article 101354
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 7
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 134330
Fond de chambre normalisé CRENO type 8 D80cm H50cm
rigole NW1 150, NW2 150 a90° droite
Disponibilité
Numéro d'article 134330
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 139492
Fond de chambre normalisé CRENO type 8 D80cm H60cm
rigole NW1 200, NW2 150 a90° droite
Disponibilité
Numéro d'article 139492
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 121112
Fond de chambre normalisé CRENO type 8 D80cm H60cm
rigole NW1 200, NW2 200 a90° droite
Disponibilité
Numéro d'article 121112
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 800
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 101895
Fond de chambre normalisé CRENO type 2 D100cm H50cm
rigole NW1 150, NW2 125 ab45° droite/gauch
Disponibilité
Numéro d'article 101895
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 125
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 135066
Fond de chambre normalisé CRENO type 2 D100cm H50cm
rigole NW1 150, NW2 150 ab45° droite/gauch
Disponibilité
Numéro d'article 135066
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 134864
Fond de chambre normalisé CRENO type 2 D100cm H60cm
rigole NW1 200, NW2 150 ab45° droite/gauch
Disponibilité
Numéro d'article 134864
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 109544
Fond de chambre normalisé CRENO type 2 D100cm H60cm
rigole NW1 200, NW2 200 ab45° droite/gauch
Disponibilité
Numéro d'article 109544
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 128214
Fond de chambre normalisé CRENO type 2 D100cm H60cm
rigole NW1 250, NW2 150 ab45° droite/gauch
Disponibilité
Numéro d'article 128214
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 113432
Fond de chambre normalisé CRENO type 2 D100cm H60cm
rigole NW1 250, NW2 250 ab45° droite/gauch
Disponibilité
Numéro d'article 113432
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 250
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 105200
Fond de chambre normalisé CRENO type 3 D100cm H50cm
rigole NW1 150, NW2 150 a45°droite/b90°gau
Disponibilité
Numéro d'article 105200
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 131555
Fond de chambre normalisé CRENO type 3 D100cm H60cm
rigole NW1 200, NW2 150 a45°droite/b90°gau
Disponibilité
Numéro d'article 131555
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 100917
Fond de chambre normalisé CRENO type 3 D100cm H60cm
rigole NW1 200, NW2 200 a45°droite/b90°gau
Disponibilité
Numéro d'article 100917
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 130457
Fond de chambre normalisé CRENO type 3 D100cm H60cm
rigole NW1 250, NW2 150 a45°droite/b90°gau
Disponibilité
Numéro d'article 130457
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 121600
Fond de chambre normalisé CRENO type 3 D100cm H60cm
rigole NW1 250, NW2 250 a45°droite/b90°gau
Disponibilité
Numéro d'article 121600
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 250
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 126782
Fond de chambre normalisé CRENO type 4 D100cm H50cm
rigole NW1 150, NW2 150 a90°droite/b45°gau
Disponibilité
Numéro d'article 126782
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 136473
Fond de chambre normalisé CRENO type 4 D100cm H60cm
rigole NW1 200, NW2 150 a90°droite/b45°gau
Disponibilité
Numéro d'article 136473
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 108728
Fond de chambre normalisé CRENO type 4 D100cm H60cm
rigole NW1 200, NW2 200 a90°droite/b45°gau
Disponibilité
Numéro d'article 108728
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 125430
Fond de chambre normalisé CRENO type 4 D100cm H60cm
rigole NW1 250, NW2 150 a90°droite/b45°gau
Disponibilité
Numéro d'article 125430
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 121900
Fond de chambre normalisé CRENO type 4 D100cm H60cm
rigole NW1 250, NW2 250 a90°droite/b45°gau
Disponibilité
Numéro d'article 121900
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 250
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 115940
Fond de chambre normalisé CRENO type 5 D100cm H50cm
rigole NW1 150, NW2 150 b45° gauche
Disponibilité
Numéro d'article 115940
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 123693
Fond de chambre normalisé CRENO type 5 D100cm H60cm
rigole NW1 200, NW2 150 b45° gauche
Disponibilité
Numéro d'article 123693
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 119860
Fond de chambre normalisé CRENO type 5 D100cm H60cm
rigole NW1 200, NW2 200 b45° gauche
Disponibilité
Numéro d'article 119860
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 130893
Fond de chambre normalisé CRENO type 5 D100cm H60cm
rigole NW1 250, NW2 150 b45° gauche
Disponibilité
Numéro d'article 130893
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 115997
Fond de chambre normalisé CRENO type 5 D100cm H60cm
rigole NW1 250, NW2 250 b45° gauche
Disponibilité
Numéro d'article 115997
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 45
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 250
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 138107
Fond de chambre normalisé CRENO type 6 D100cm H50cm
rigole NW1 150, NW2 150 a45° droite
Disponibilité
Numéro d'article 138107
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 116831
Fond de chambre normalisé CRENO type 6 D100cm H60cm
rigole NW1 200, NW2 150 a45° droite
Disponibilité
Numéro d'article 116831
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 131349
Fond de chambre normalisé CRENO type 6 D100cm H60cm
rigole NW1 200, NW2 200 a45° droite
Disponibilité
Numéro d'article 131349
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 134903
Fond de chambre normalisé CRENO type 6 D100cm H60cm
rigole NW1 250, NW2 150 a45° droite
Disponibilité
Numéro d'article 134903
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 118731
Fond de chambre normalisé CRENO type 6 D100cm H60cm
rigole NW1 250, NW2 250 a45° droite
Disponibilité
Numéro d'article 118731
Prix
Groupe AL
Norme LE
Angle alpha 45
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 250
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 107695
Fond de chambre normalisé type 7 avec raccord latéral gauche
D 100 cm H 50 cm NW 150 W 12 cm
Disponibilité
Numéro d'article 107695
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 7
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 116021
Fond de chambre normalisé CRENO type 7 D100cm H60cm
rigole NW1 200, NW2 150 b90° gauche
Disponibilité
Numéro d'article 116021
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 7
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 109125
Fond de chambre normalisé CRENO type 7 D100cm H60cm
rigole NW1 200, NW2 200 b90° gauche
Disponibilité
Numéro d'article 109125
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 7
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 103992
Fond de chambre normalisé CRENO type 7 D100cm H60cm
rigole NW1 250, NW2 150 b90° gauche
Disponibilité
Numéro d'article 103992
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 7
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 131258
Fond de chambre normalisé CRENO type 7 D100cm H60cm
rigole NW1 250, NW2 250 b90° gauche
Disponibilité
Numéro d'article 131258
Prix
Groupe AL
Norme LE
Angle alpha
Ancre
Largeur B
Largeur b1 (mm)
Angle beta 90
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 250
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 7
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 129545
Fond de chambre normalisé CRENO type 8 D100cm H50cm
rigole NW1 150, NW2 150 a90° droite
Disponibilité
Numéro d'article 129545
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits CRENO
Usine de production 11, 33, 71
Numéro d'article 112576
Fond de chambre normalisé CRENO type 8 D100cm H60cm
rigole NW1 200, NW2 150 a90° droite
Disponibilité
Numéro d'article 112576
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 134967
Fond de chambre normalisé CRENO type 8 D100cm H60cm
rigole NW1 200, NW2 200 a90° droite
Disponibilité
Numéro d'article 134967
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 200
Ouverture nominale NW2<\/sub> 200
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 137194
Fond de chambre normalisé CRENO type 8 D100cm H60cm
rigole NW1 250, NW2 150 a90° droite
Disponibilité
Numéro d'article 137194
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 150
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits CRENO
Usine de production 11, 33
Numéro d'article 105307
Fond de chambre normalisé CRENO type 8 D100cm H60cm
rigole NW1 250, NW2 250 a90° droite
Disponibilité
Numéro d'article 105307
Prix
Groupe AL
Norme LE
Angle alpha 90
Ancre
Largeur B
Largeur b1 (mm)
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Diamètre intérieur d1<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Classe de compétence FK
Hauteur H (mm) 600
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Longeur L (mm)
Longeur l1 (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 250
Ouverture nominale NW2<\/sub> 250
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm<\/sub>
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1<\/sub> 100
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits CRENO
Usine de production 11, 33
Remarque
  • Tuyaux de raccordement possible:
  • Tuyaux-PVC-U SN 2, SN 4
  • Tuyaux-PE-HD SN 2, SN 4, SN 8
  • Tuyaux-PP-HM SN 4, SN 8
Etendue de la livraison
  • Ancre de transport à tête sphérique LK 1.3 inclus.
