Cuve compacte D/SC friwa®-sep

Produit : C0103

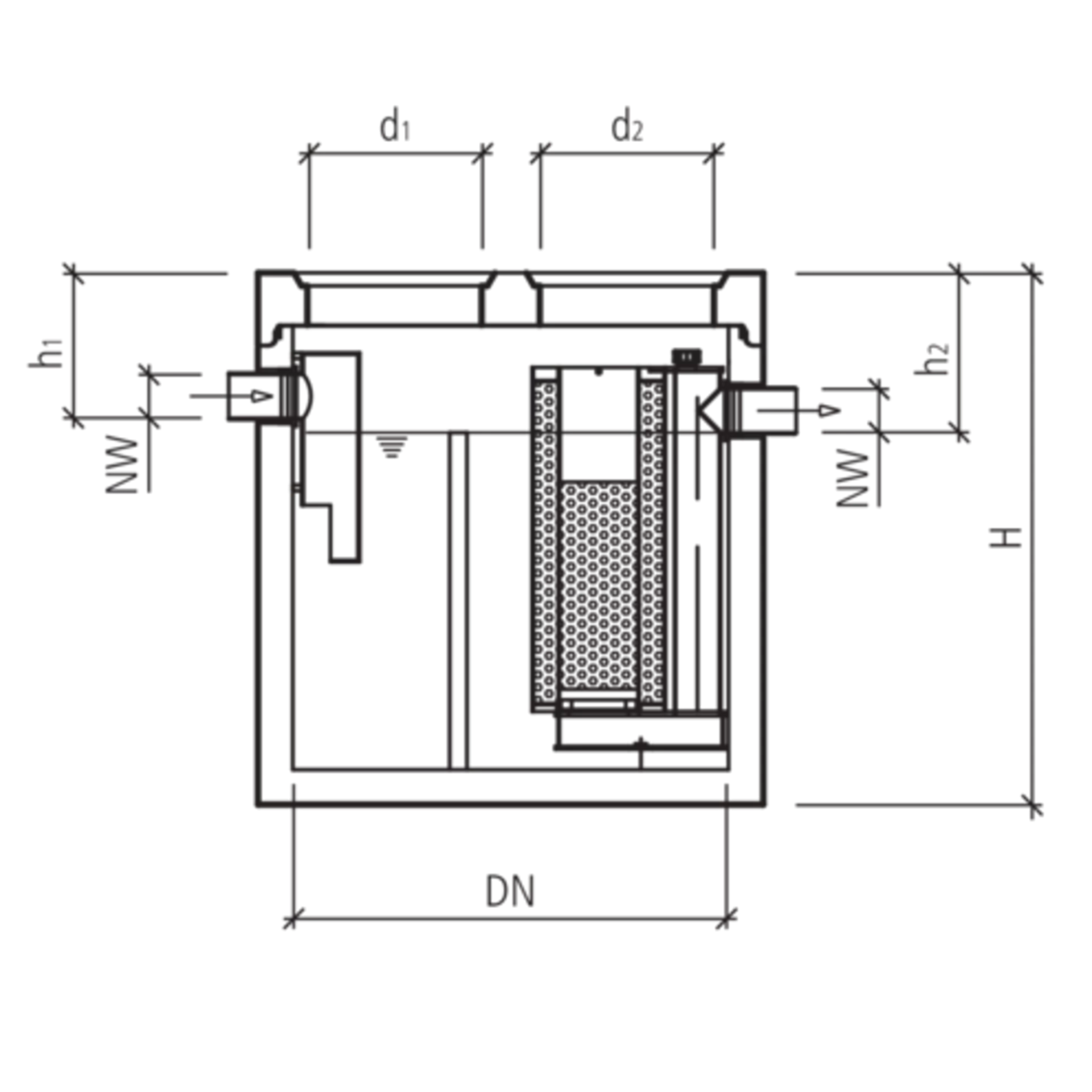

Séparateur d'hydrocarbures avec filtre à coalescence et décanteur incorporé, y compris plaque de couverture D400, à joint étanche (G), sans couvercle

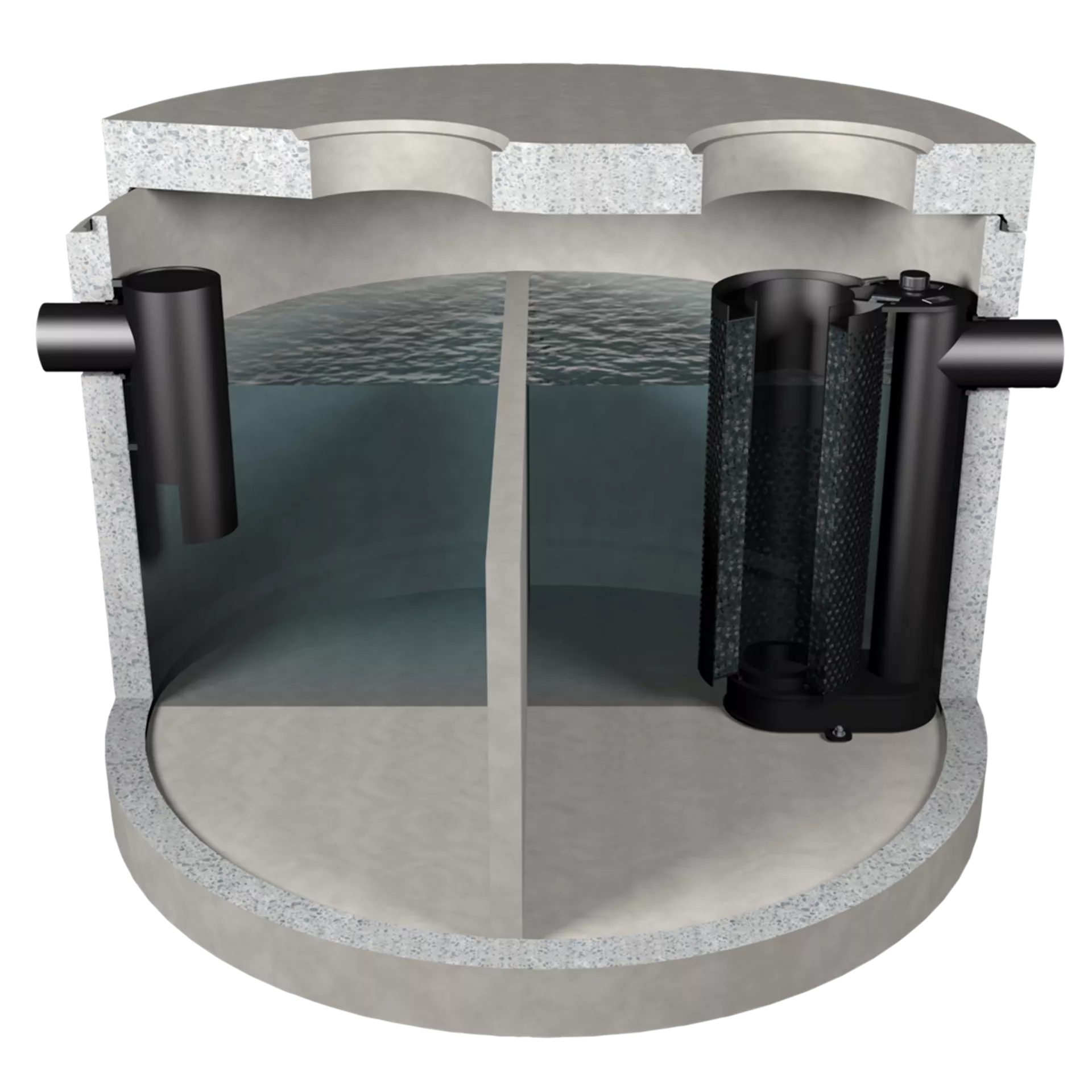

Séparateur d’hydrocarbures avec étape de coalescence et décanteur intégré pour une quantité moyenne de boues.

Les installations compactes sont des installations multifonctionnelles. En disposant les éléments de différentes installations dans un ouvrage, elles assument les fonctions des installations individuelles. Les installations compactes sont principalement utilisées pour les petites quantités d’eaux usées produites et lorsque l’espace est restreint ou les excavations petites. Entretenue par des professionnels, l’installation compacte atteint un rendement ou une capacité d’épuration de 99,97%, de sorte que la teneur en hydrocarbures à la sortie est inférieure à 5 mg/l, ce qui correspond à la classe I.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 118606
Cuve compacte friwa-sep D/SC GN 3
150/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 118606
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 3
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 130796
Cuve compacte friwa-sep D/SC GN 6
175/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 130796
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1750
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 6
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 128137
Cuve compacte friwa-sep D/SC GN 10
200/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 128137
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 10
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 112591
Cuve compacte friwa-sep D/SC GN 15/20
250/183 cm, type G pl. de couv. carr.
Disponibilité
Numéro d'article 112591
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 550
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 15 – 20
Ouverture nominale NW (mm) 200
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 102505
Cuve compacte friwa-sep D/SC NS 30
300/220 cm, type G, pl. de couv. D400
Disponibilité
Numéro d'article 102505
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 800
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2200
Hauteur h1 (mm) 600
Hauteur h2 (mm) 650
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 30
Ouverture nominale NW (mm) 250
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Remarque
  • Séparateur d'hydrocarbures classe I, teneur maximale en hydrocarbure à la sortie : 5 mg/l.
  • Couvercle d'insertion (d1 et d2): NG 3 - 20 = 600 mm + 600 mm, NG 30 = 600 mm + 800 mm.
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
