Cuve compacte D/SC friwa®-sep type 2

Produit : C0103

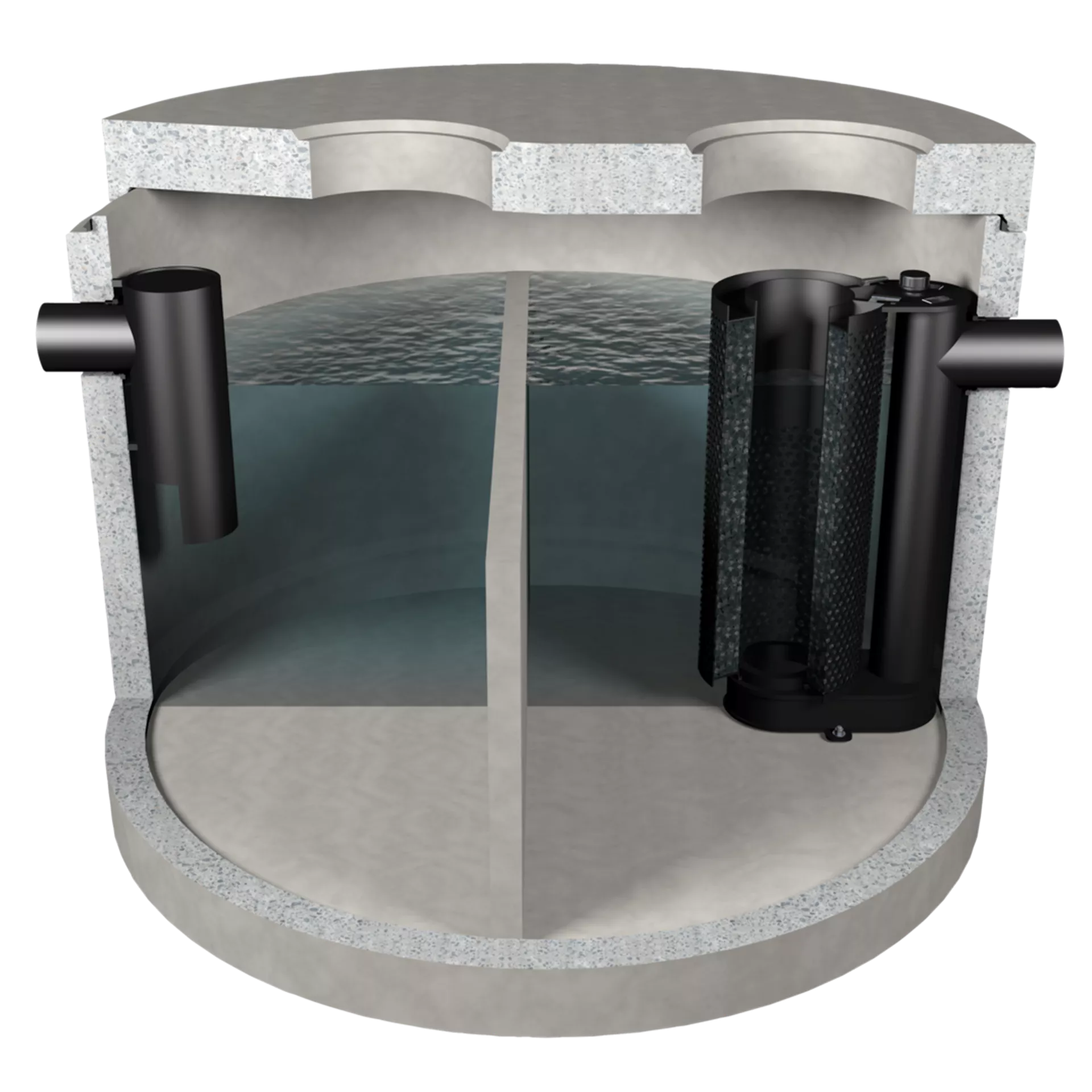

Séparateur d'hydrocarbures avec filtre à coalescence et décanteur incorporé, y compris plaque de couverture D400, à joint étanche (G), sans couvercle
Séparateur d'hydrocarbures avec étape de coalescence et bac à boues intégré pour un volume moyen de boues. Les installations compactes sont des installations multifonctionnelles. Grâce à la disposition des composants de différentes installations dans un seul bâtiment, elles reprennent les fonctions des différentes installations. Les installations compactes sont principalement utilisées pour de petits volumes d'eaux usées et dans des espaces restreints ou des fosses de petite taille. Entretenue par des professionnels, l'installation compacte atteint un rendement ou une performance de nettoyage de 99,97 %, de sorte que la teneur en hydrocarbures à la sortie est inférieure à 5 mg/l, ce qui correspond à la classe I.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre intérieur d2
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Numéro d'article 128519
Cuve compacte D/SC FRIWA-sep type 2 NG 3-6
Disponibilité
Numéro d'article 128519
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 3 – 6
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 107671
Cuve compacte D/SC FRIWA-sep type 2 NG 6-10
Disponibilité
Numéro d'article 107671
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 6 – 10/1
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 118553
Cuve compacte D/SC FRIWA-sep type 2 NG 6-10
Disponibilité
Numéro d'article 118553
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2200
Hauteur h1 (mm) 520
Hauteur h2 (mm) 570
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 6 – 10/2
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 121124
Cuve compacte D/SC FRIWA-sep type 2 NG 15-20
Disponibilité
Numéro d'article 121124
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 15 – 20/1
Ouverture nominale NW (mm) 200
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 124098
Cuve compacte D/SC FRIWA-sep type 2 NG 15-20
Disponibilité
Numéro d'article 124098
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2200
Hauteur h1 (mm) 520
Hauteur h2 (mm) 570
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 15 – 20/2
Ouverture nominale NW (mm) 200
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Remarque
  • Séparateur d'hydrocarbures classe I, teneur maximale en hydrocarbure à la sortie : 5 mg/l.
  • Couvercle d'insertion (d1 et d2): 2 x 600 mm.
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
