Cuve compacte S/CST friwa®-sep

Produit : C0301

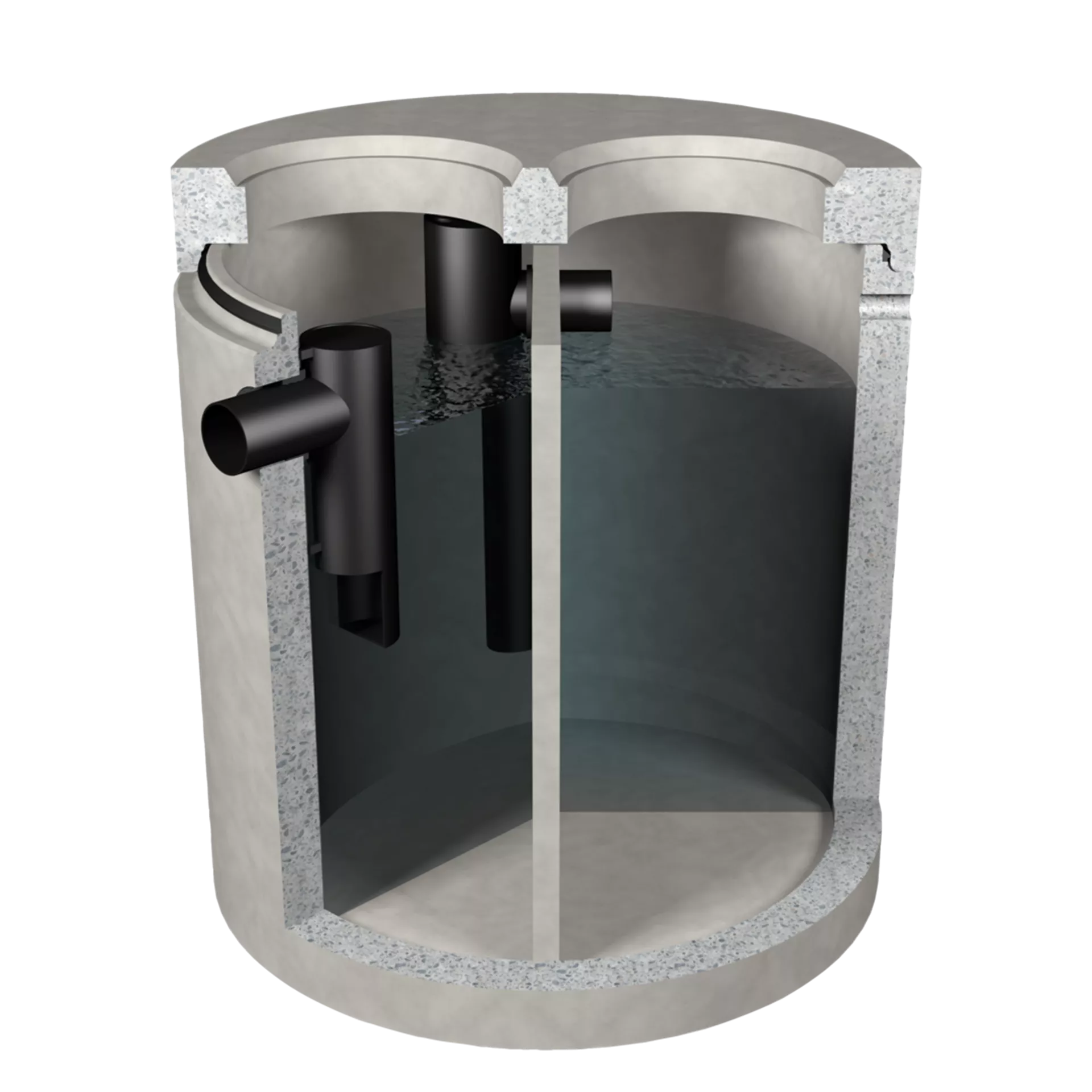

Séparateur d'hydrocarbures avec cuve de stockage incorporé, à joint étanche (G), incl. plaque de couverture D400, sans couvercle
Séparateur d’hydrocarbures avec cuve de stockage intégrée. L’utilisation se fait en combinaison avec une installation de séparation des émulsions.

Les installations compactes sont principalement utilisées pour les petites quantités d’eaux usées produites et lorsque l’espace est restreint ou les excavations petites. Dans des conditions d’utilisation optimales, l’installation compacte atteint un rendement ou une capacité d’épuration de 97%, de sorte que la teneur en hydrocarbures à la sortie est inférieure à 100 mg/l, ce qui correspond à la classe II.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 116879
Cuve compacte friwa-sep S/CST type 2.A
125/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 116879
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 500
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1250
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 470
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 2
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2.A
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 120102
Cuve compacte friwa-sep S/CST type 2.B
150/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 120102
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 500
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 470
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 2
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2.B
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 102695
Cuve compacte friwa-sep S/CST type 3.A
150/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 102695
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 470
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 3
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3.A
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 108080
Cuve compacte friwa-sep S/CST type 3.B
200/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 108080
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 470
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 3
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3.B
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 101364
Cuve compacte friwa-sep S/CST type 6.A
175/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 101364
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1750
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 470
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 6
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6.A
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 122483
Cuve compacte friwa-sep S/CST type 6.B
250/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 122483
Prix
Groupe CK
Norme LE SN EN 858-1+A1
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1830
Hauteur h1 (mm) 500
Hauteur h2 (mm) 470
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 6
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6.B
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 110138
Cuve compacte S/CST FRIWA-sep
300 cm, type G, y compr. plaque de couvert.
Disponibilité
Numéro d'article 110138
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2200
Hauteur h1 (mm) 500
Hauteur h2 (mm) 470
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s) 10
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 10.B
Ligne de produits friwa<sup>®</sup>-sep
Usine de production 22
Domaine d'application
  • Utilisation en combinaison avec une installation de prétraitement d'émulsions.
Remarque
  • Séparateur d'hydrocarbures classe II, teneur maximale en hydrocarbure à la sortie : 100 mg/l.
  • Couvercle d'insertion (d1 et d2): NG 2.A = 500 mm + 500 mm, NG 2.B = 500 mm + 600 mm, NG 3.A – 10.B = 600 mm + 600 mm.
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
