Chambre de barrage CB friwa®-fix

Produit : C5002

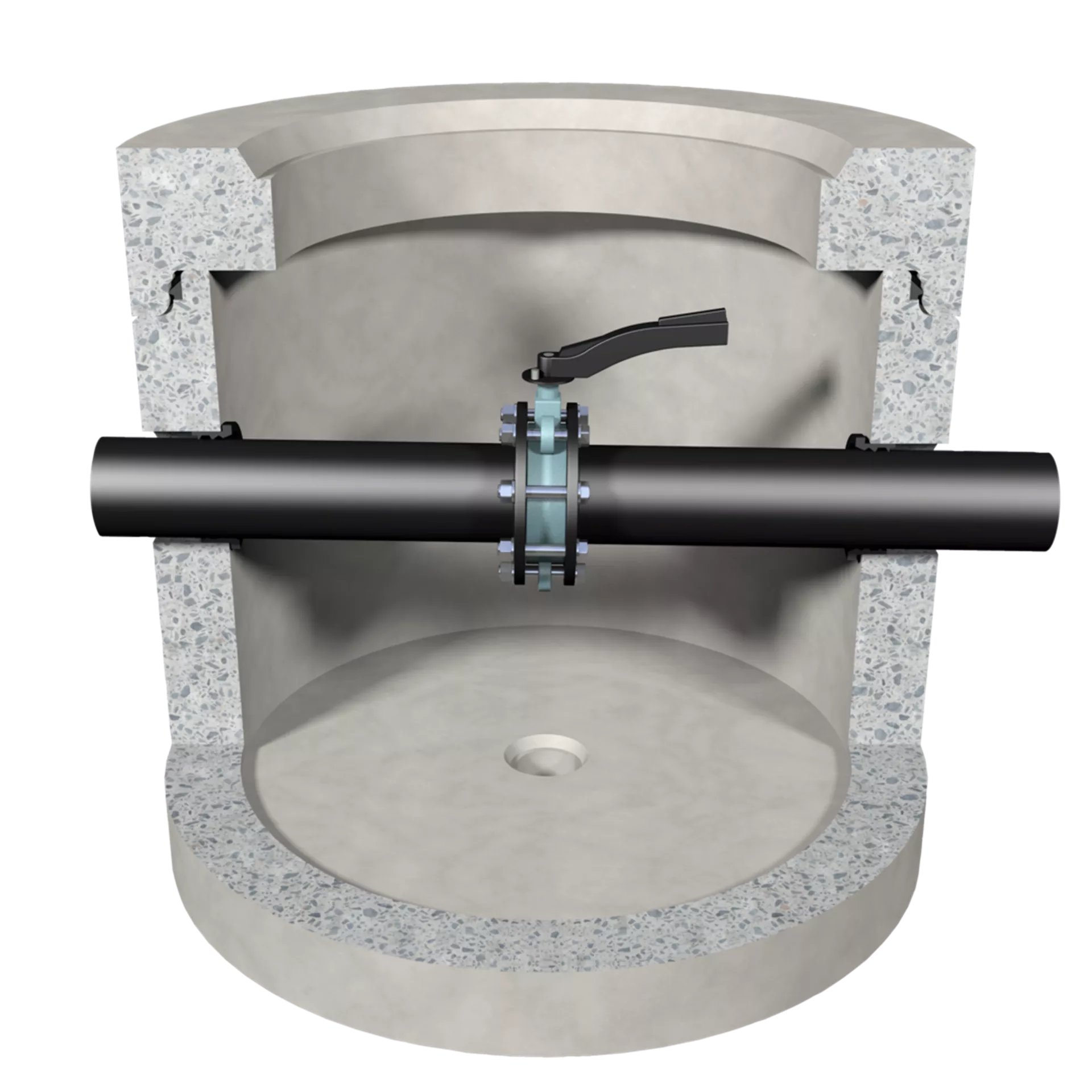

Les puits d’obturation sont utilisés pour empêcher l’écoulement des eaux usées en cas d’avarie. Par exemple, dans les lieux de transbordement de liquides dangereux pour l’eau dans l’industrie. Si ces liquides parviennent dans le système de drainage, le puits d’obturation permet d’empêcher l’écoulement dans le réseau public d’égouts ou dans l’exutoire.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 129515
friwa-fix-puits de barrage AAS,type 4a
D 800 H 1000 mm sans fond
Disponibilité
Numéro d'article 129515
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 580
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 125
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4a
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 133105
friwa-fix-puits de barrage AAS,type 5a
D 1000 H 1000 mm sans fond
Disponibilité
Numéro d'article 133105
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 600
Hauteur h2 (mm) 620
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5a
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 105152
friwa-fix-puits de barrage AAS, type 4b
D 800 H 1000 mm sans fond
Disponibilité
Numéro d'article 105152
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 580
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 125
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4b
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 116310
friwa-fix-puits de barrage AAS,type 5b
D 1000 H 1000 mm sans fond
Disponibilité
Numéro d'article 116310
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1000
Hauteur h1 (mm) 600
Hauteur h2 (mm) 620
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5b
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 135327
friwa-fix-puits de barrage AAS,type 4c
D 800 H1120 mm,NW 125, avec fond
Disponibilité
Numéro d'article 135327
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1120
Hauteur h1 (mm) 580
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 125
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4c
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 109270
friwa-fix-puits de barrage AAS,type 5c
D 1000 H1120 mm, NW 125, avec fond
Disponibilité
Numéro d'article 109270
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1120
Hauteur h1 (mm) 600
Hauteur h2 (mm) 620
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5c
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 139124
friwa-fix-puits de barrage AAS,type 4d
D 800 H 1000 mm avec fond
Disponibilité
Numéro d'article 139124
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1120
Hauteur h1 (mm) 580
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 125
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4d
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 120526
friwa-fix-puits de barrage AAS,type 5d
D 1000 H 1000 mm avec fond
Disponibilité
Numéro d'article 120526
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 1120
Hauteur h1 (mm) 600
Hauteur h2 (mm) 620
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub> 150
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5d
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Domaine d'application
  • Pour dévier les eaux usées vers deux installations de traitement différentes.
Remarque
  • CD pour des milieux agressifs sur demande.
  • Pas de dépotoir ou de stockage avant la chambre de dérivation.
  • Raccordement électrique 230/400 V, 16/25 A sur demande.
  • Mise en service non comprise
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
