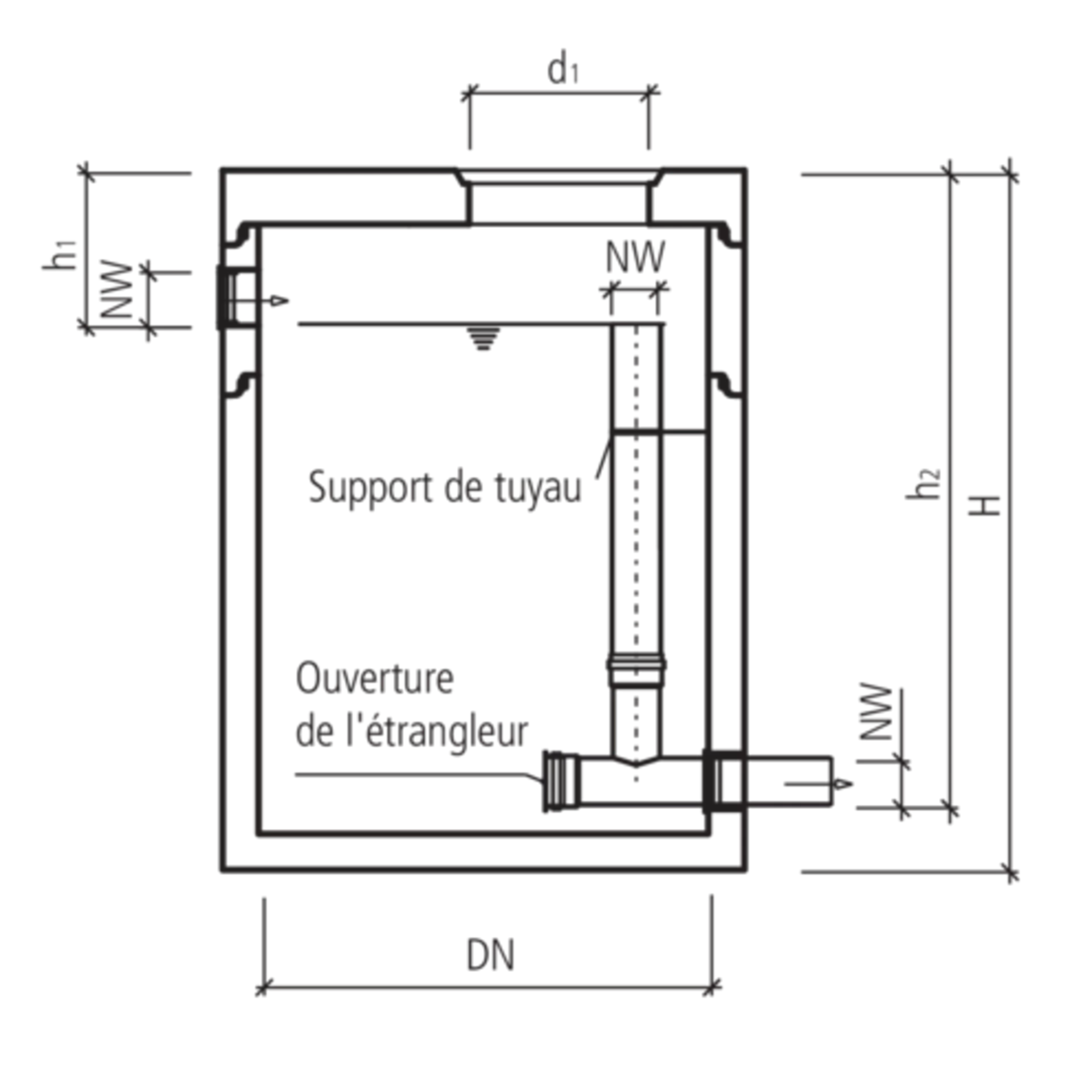

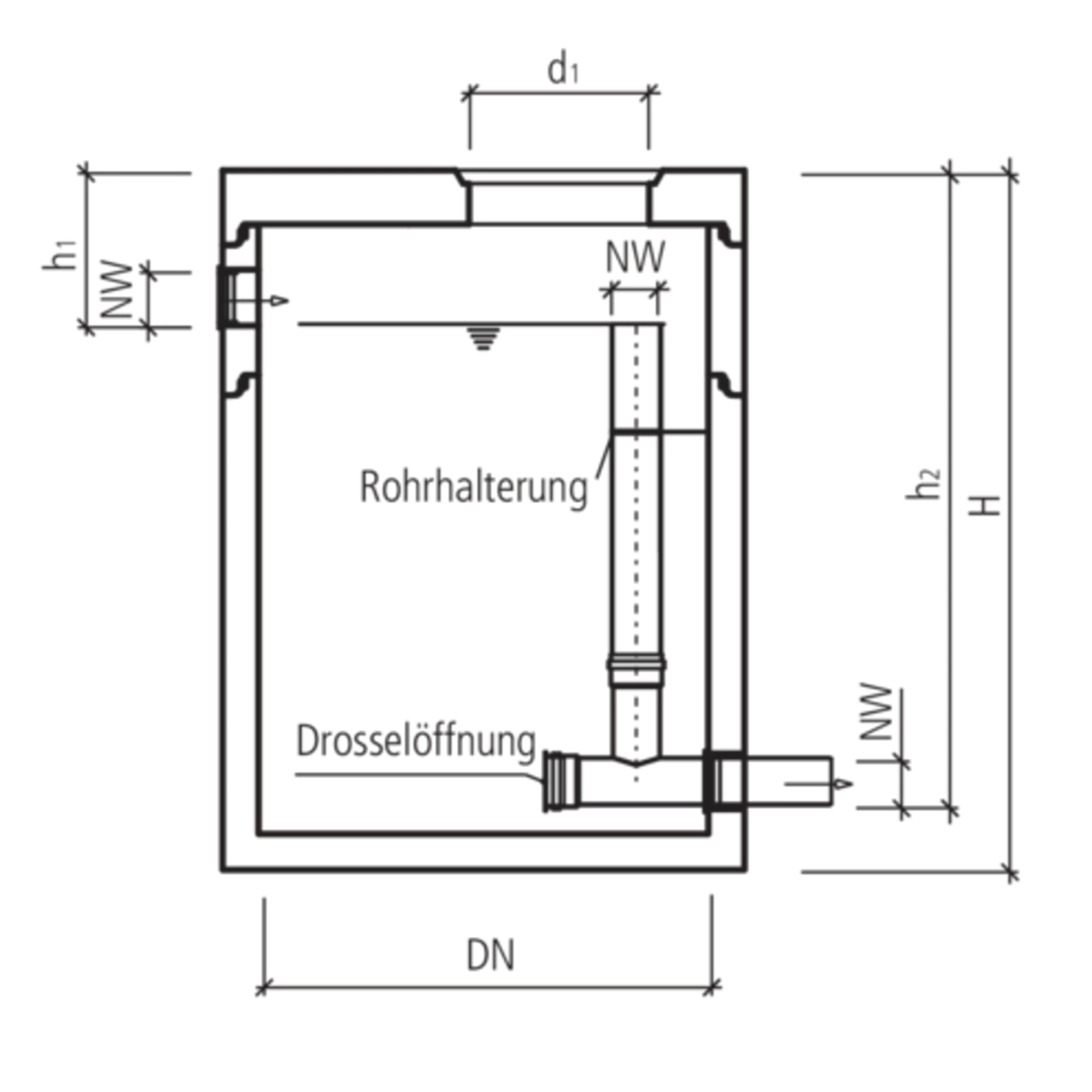

Chambre de réduction retention PRR friwa®-rec

Produit : C4705
rond, à joint étanche (G), sans couvercle

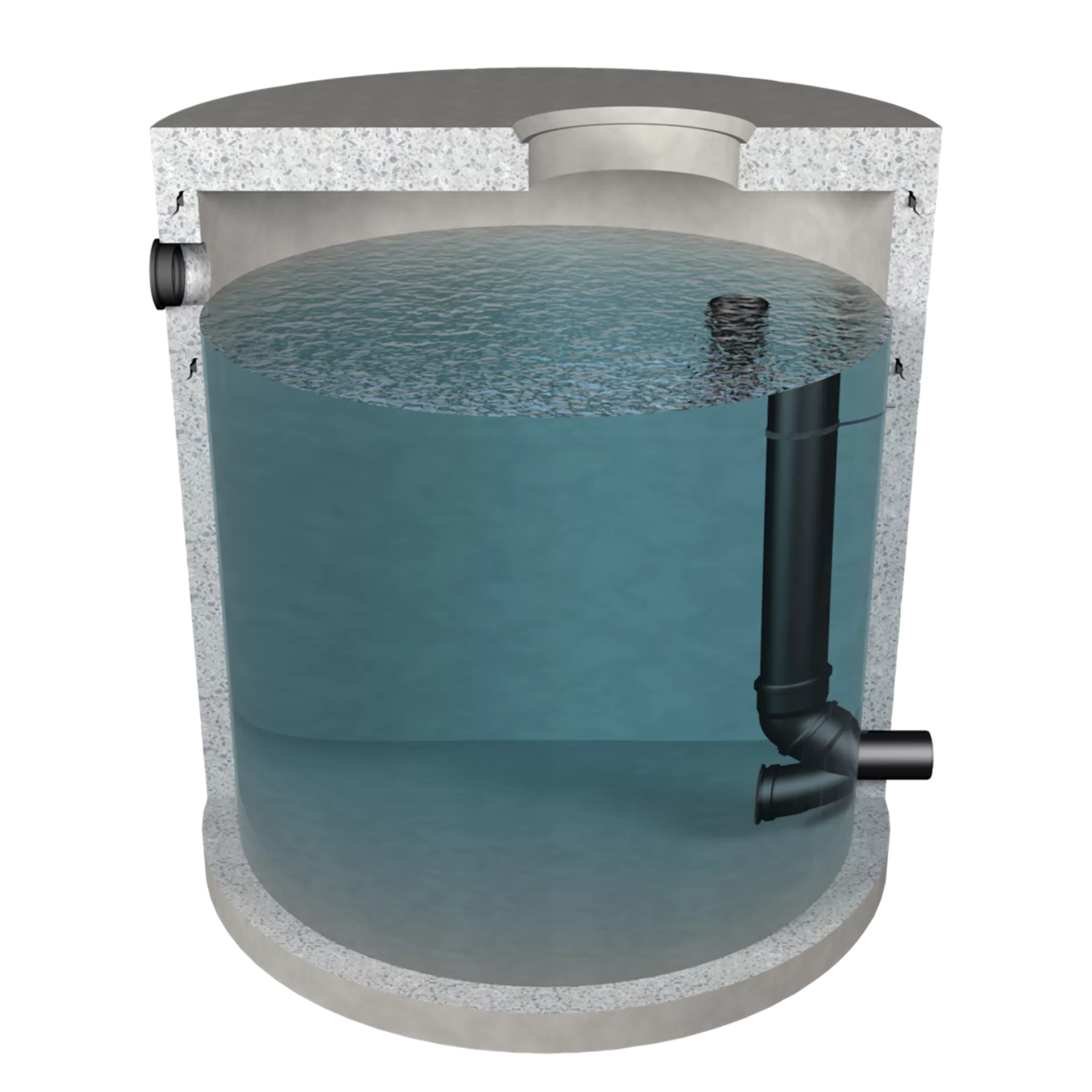

Pour la rétention de l’eau de pluie. L’eau collectée est acheminée de manière étranglée. L’étrangleur est réglable de 0,5 l/s à 16 l/s. Le puits de rétention et de réduction est un module entre le décanteur et l’infiltration ou l’exutoire.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre intérieur d2
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Numéro d'article 128734
friwa-rec puits réduction retention PRR
type 1, D 1000mm, H 2180mm
Disponibilité
Numéro d'article 128734
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2180
Hauteur h1 (mm) 400
Hauteur h2 (mm) 1960
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type 1
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 131907
friwa-rec puits réduction retention
PRR type 2, D 1250mm, H 2330mm
Disponibilité
Numéro d'article 131907
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 1250
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2110
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type 2
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 139836
friwa-rec puits réduction retention PRR
type 3, D 1500mm, H 2330mm
Disponibilité
Numéro d'article 139836
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2110
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type 3
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 113003
friwa-rec puits réduction retention PRR
type 4, D 1750mm, H 2330mm
Disponibilité
Numéro d'article 113003
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 1750
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2110
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type 4
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 104865
friwa-rec puits réduction retention PRR
type 5, D 2000mm, H 2330mm
Disponibilité
Numéro d'article 104865
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2110
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type 5
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 136677
friwa-rec puits réduction retention PRR
type 8, D 2500mm, H 2330 mm
Disponibilité
Numéro d'article 136677
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2080
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type 8
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 127528
friwa-rec puits réduction retention PRR
type 10, D 3000mm, H 2450mm
Disponibilité
Numéro d'article 127528
Prix
Par pce
Groupe CK
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2450
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2150
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type 10
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Remarque
  • Type = volume.
  • Cuve armé sans joints avec manchons pour bague d'étanchéité.
  • Limitateur DN 110 réglable de 1.0 - 6 l/s.
  • Limitateur DN 150 réglable de 2.0 - 16 l/s.
  • Limitateur DN 200 réglable de 2.0 - 24 l/s.
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
