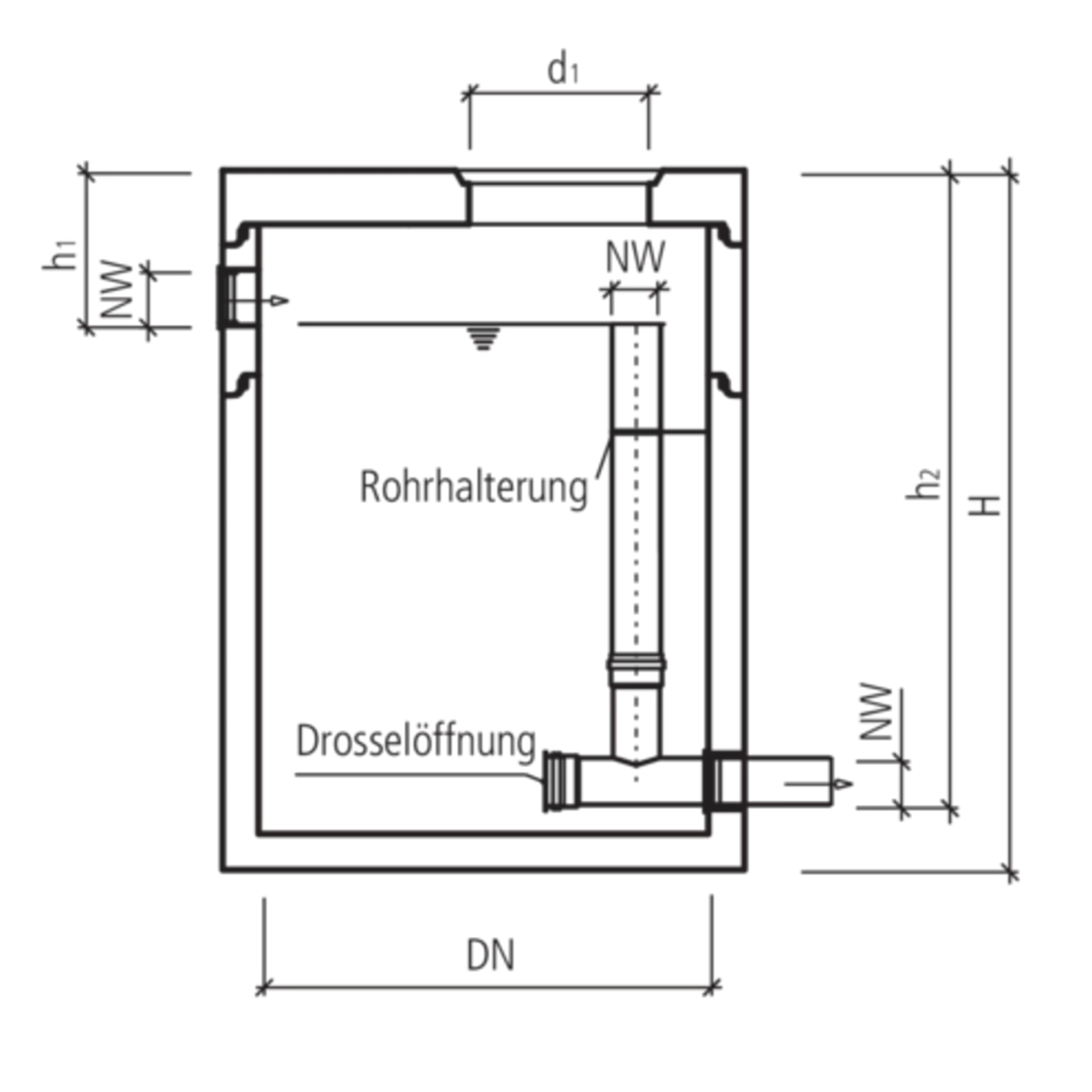

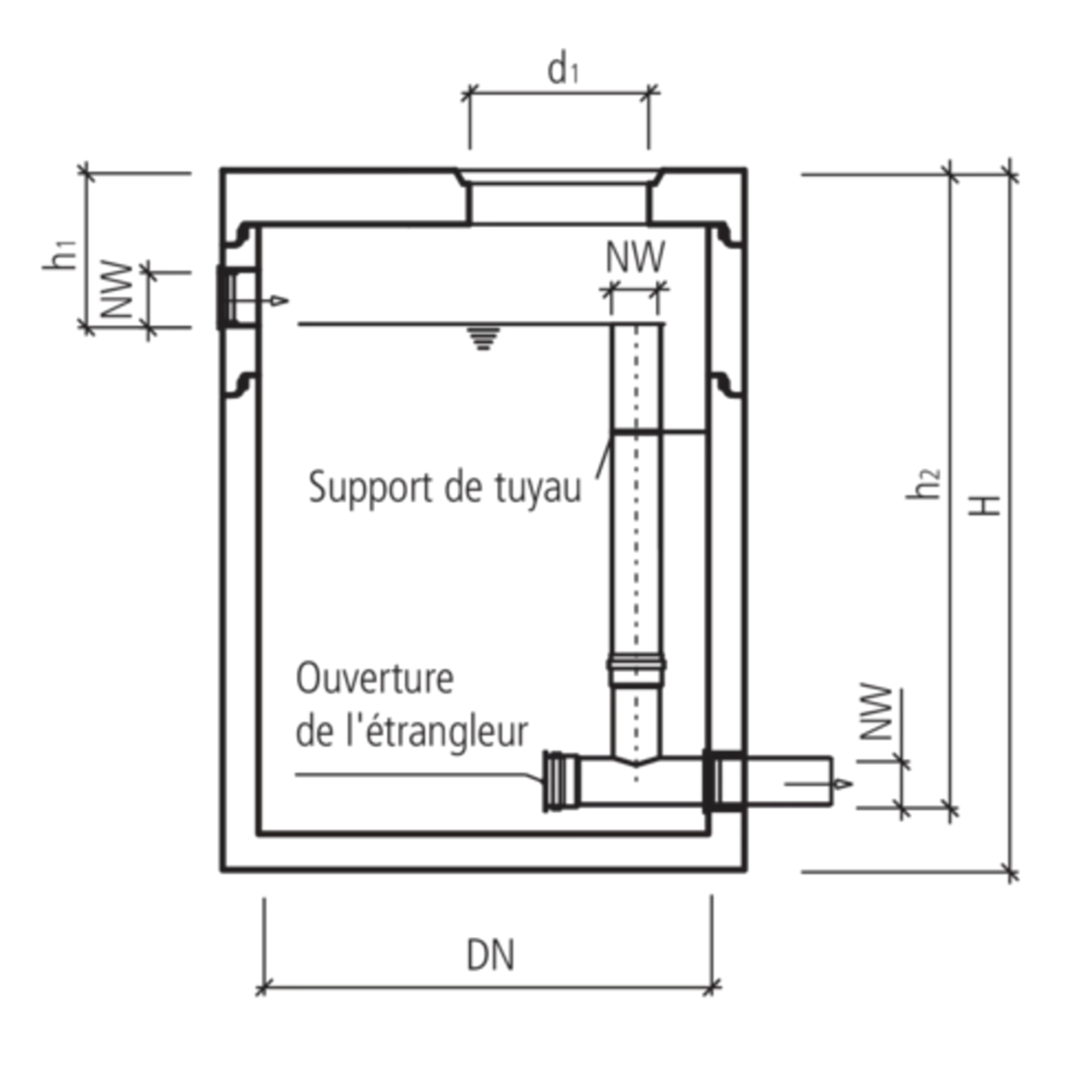

Chambre de réduction retention PRR friwa®-rec

Produit : C4705
rond, à joint étanche (G), sans couvercle
Pour la rétention de l’eau de pluie. L’eau collectée est acheminée de manière étranglée. L’étrangleur est réglable de 0,5 l/s à 16 l/s. Le puits de rétention et de réduction est un module entre le décanteur et l’infiltration ou l’exutoire.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 128734
friwa-rec puits réduction retention PRR
type 1, D 1000mm, H 2180mm
Disponibilité
Numéro d'article 128734
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2180
Hauteur h1 (mm) 400
Hauteur h2 (mm) 1960
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 1
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 131907
friwa-rec puits réduction retention
PRR type 2, D 1250mm, H 2330mm
Disponibilité
Numéro d'article 131907
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1250
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2110
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 139836
friwa-rec puits réduction retention PRR
type 3, D 1500mm, H 2330mm
Disponibilité
Numéro d'article 139836
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2110
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 113003
friwa-rec puits réduction retention PRR
type 4, D 1750mm, H 2330mm
Disponibilité
Numéro d'article 113003
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1750
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2110
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 104865
friwa-rec puits réduction retention PRR
type 5, D 2000mm, H 2330mm
Disponibilité
Numéro d'article 104865
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2110
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 136677
friwa-rec puits réduction retention PRR
type 8, D 2500mm, H 2330 mm
Disponibilité
Numéro d'article 136677
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2080
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 8
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Numéro d'article 127528
friwa-rec puits réduction retention PRR
type 10, D 3000mm, H 2450mm
Disponibilité
Numéro d'article 127528
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2450
Hauteur h1 (mm) 500
Hauteur h2 (mm) 2150
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 10
Ligne de produits friwa<sup>®</sup>-rec
Usine de production 22
Remarque
  • Type = volume.
  • Cuve armé sans joints avec manchons pour bague d'étanchéité.
  • Limitateur DN 110 réglable de 1.0 - 6 l/s.
  • Limitateur DN 150 réglable de 2.0 - 16 l/s.
  • Limitateur DN 200 réglable de 2.0 - 24 l/s.
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
