friwa®-rain filtre pour eau de pluie FEP

Produit : C4704
rond, y compris plaque de couverture D400, à joint étanche (G), sans couvercle

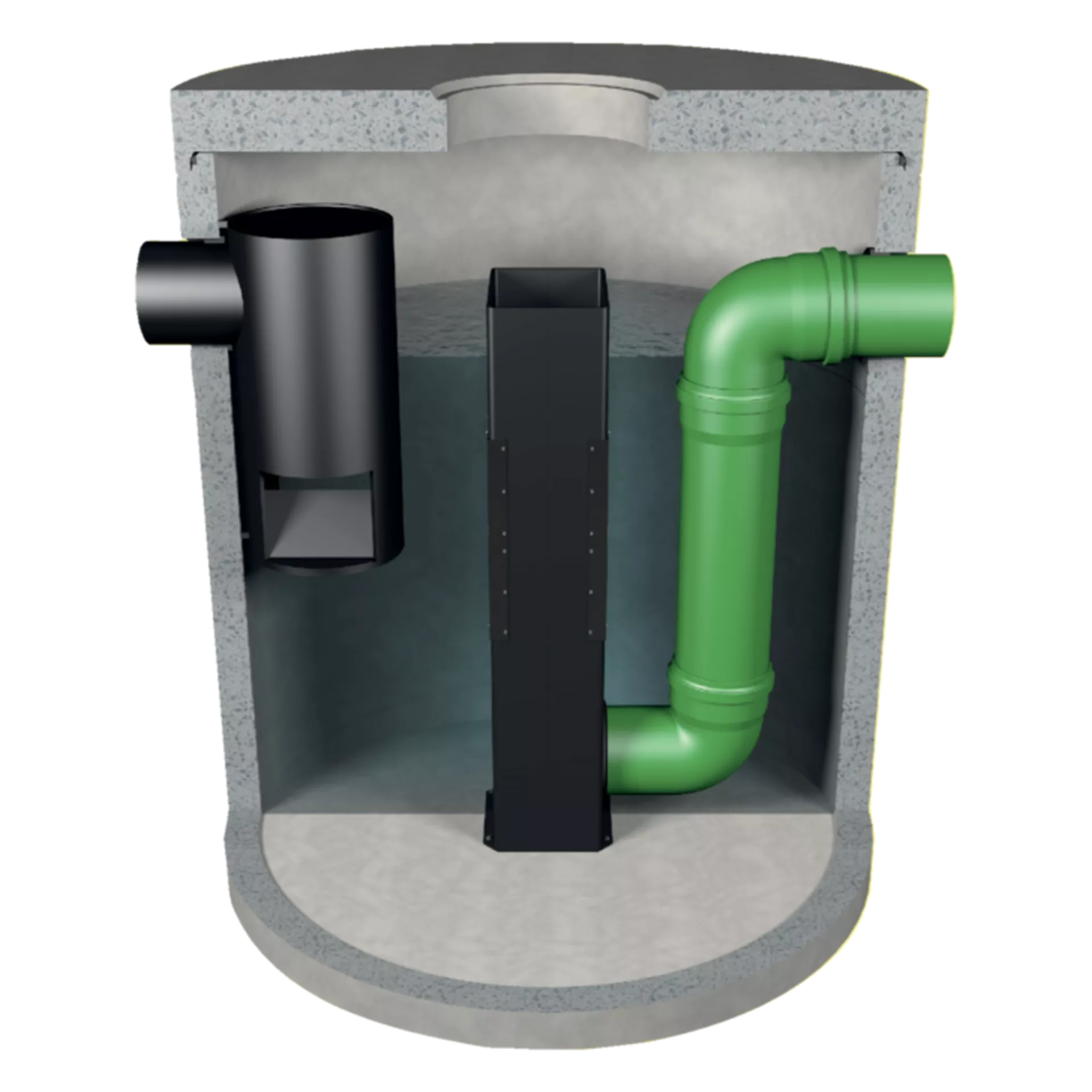

La colonne filtrante friwa®-rain 3P sert à épurer l’eau de pluie collectée sur les toitures, par exemple pour une utilisation ultérieure dans une citerne, pour infiltration ou pour rejet dans un cours d’eau récepteur. La colonne filtrante est disposée au centre d’un puits préfabriqué en béton et équipée d’un tamis en acier inoxydable. De par sa largeur de maillage de 0,39 × 0,98 mm, les particules polluantes sont éliminées de manière fiable de l’eau de pluie.

L’eau de pluie épurée est ainsi disponible pour une utilisation ultérieure. Le dimensionnement des raccords d’entrée et de sortie ainsi que de la surface filtrante dépend de la surface de toit raccordée.
  • surfaces de toit raccordables jusqu’à 9000 m2
  • max. débit jusqu’à 270 l/s
  • filtration élevée et grande rétention des impuretés
  • système compact avec une grande sécurité de fonctionnement
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 192028
friwa-rain filtre pour eau de pluie FEP 15
NW 150, y. c. filtre à colonne
y.c.pl.de couv.carr., sans couvercle
DN 1000 H 2580 mm d1 600 mm
Disponibilité
Numéro d'article 192028
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2580
Hauteur h1 (mm) 760
Hauteur h2 (mm) 810
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V 470
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 15
Ligne de produits friwa<sup>®</sup>-rain
Usine de production 22
Numéro d'article 194768
friwa-rain filtre pour eau de pluie FEP 37
NW 200, y. c. filtre à colonne
y.c.pl.de couv.carr., sans couvercle
DN 1250 H 2580 mm d1 600 mm
Disponibilité
Numéro d'article 194768
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1250
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2580
Hauteur h1 (mm) 760
Hauteur h2 (mm) 810
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 200
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V 735
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 37
Ligne de produits friwa<sup>®</sup>-rain
Usine de production 22
Numéro d'article 144474
friwa-rain filtre pour eau de pluie FEP 52
NW 250, y. c. filtre à colonne
y.c.pl.de couv.carr., sans couvercle
DN 1500 H 2580 mm d1 600 mm
Disponibilité
Numéro d'article 144474
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2580
Hauteur h1 (mm) 760
Hauteur h2 (mm) 810
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 250
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V 1060
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 52
Ligne de produits friwa<sup>®</sup>-rain
Usine de production 22
Numéro d'article 161868
friwa-rain filtre pour eau de pluie FEP 75
NW 300, y. c. filtre à colonne
y.c.pl.de couv.carr., sans couvercle
DN 1750 H 2580 mm d1 600 mm
Disponibilité
Numéro d'article 161868
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1750
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2580
Hauteur h1 (mm) 760
Hauteur h2 (mm) 810
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 300
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V 1445
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 75
Ligne de produits friwa<sup>®</sup>-rain
Usine de production 22
Numéro d'article 124665
friwa-rain filtre pour eau de pluie FEP 105
NW 300, y. c. filtre à colonne
y.c.pl.de couv.carr., sans couvercle
DN 2000 H 2580 mm d1 600 mm
Disponibilité
Numéro d'article 124665
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2580
Hauteur h1 (mm) 760
Hauteur h2 (mm) 810
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 300
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V 1885
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 105
Ligne de produits friwa<sup>®</sup>-rain
Usine de production 22
Numéro d'article 173159
friwa-rain filtre pour eau de pluie FEP 174
NW 400, y. c. filtre à colonne
y.c.pl.de couv.carr., sans couvercle
DN 2500 H 2580 mm d1 600 mm
Disponibilité
Numéro d'article 173159
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2580
Hauteur h1 (mm) 760
Hauteur h2 (mm) 810
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 400
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V 2945
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 174
Ligne de produits friwa<sup>®</sup>-rain
Usine de production 22
Numéro d'article 107864
friwa-rain filtre pour eau de pluie FEP 270
NW 400, y. c. filtre à colonne
y.c.pl.de couv.carr., sans couvercle
DN 3000 H 2450 mm d1 800 mm
Disponibilité
Numéro d'article 107864
Prix
Groupe CK
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 800
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2450
Hauteur h1 (mm) 760
Hauteur h2 (mm) 810
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 400
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V 4240
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 270
Ligne de produits friwa<sup>®</sup>-rain
Usine de production 22
Domaine d'application
  • Utilisation pour le traitement physique des eaux de toiture (tamisage).
Remarque
  • Cuve armé sans joints, avec manchons et bague d'étanchéité
  • Entrée et sortie avec évidement et joint pour tuyaux en plastique en PVC, PEHD ou PP
  • Couvercle d'insertion d: 600 - 800 mm
  • Débit de traitement 15 - 270 l/s
  • Surface raccordable 500 - 9000 m2
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
