friwa®-sed HydroShark

Produit : C4703
rond, à joint étanche (G), sans couvercle

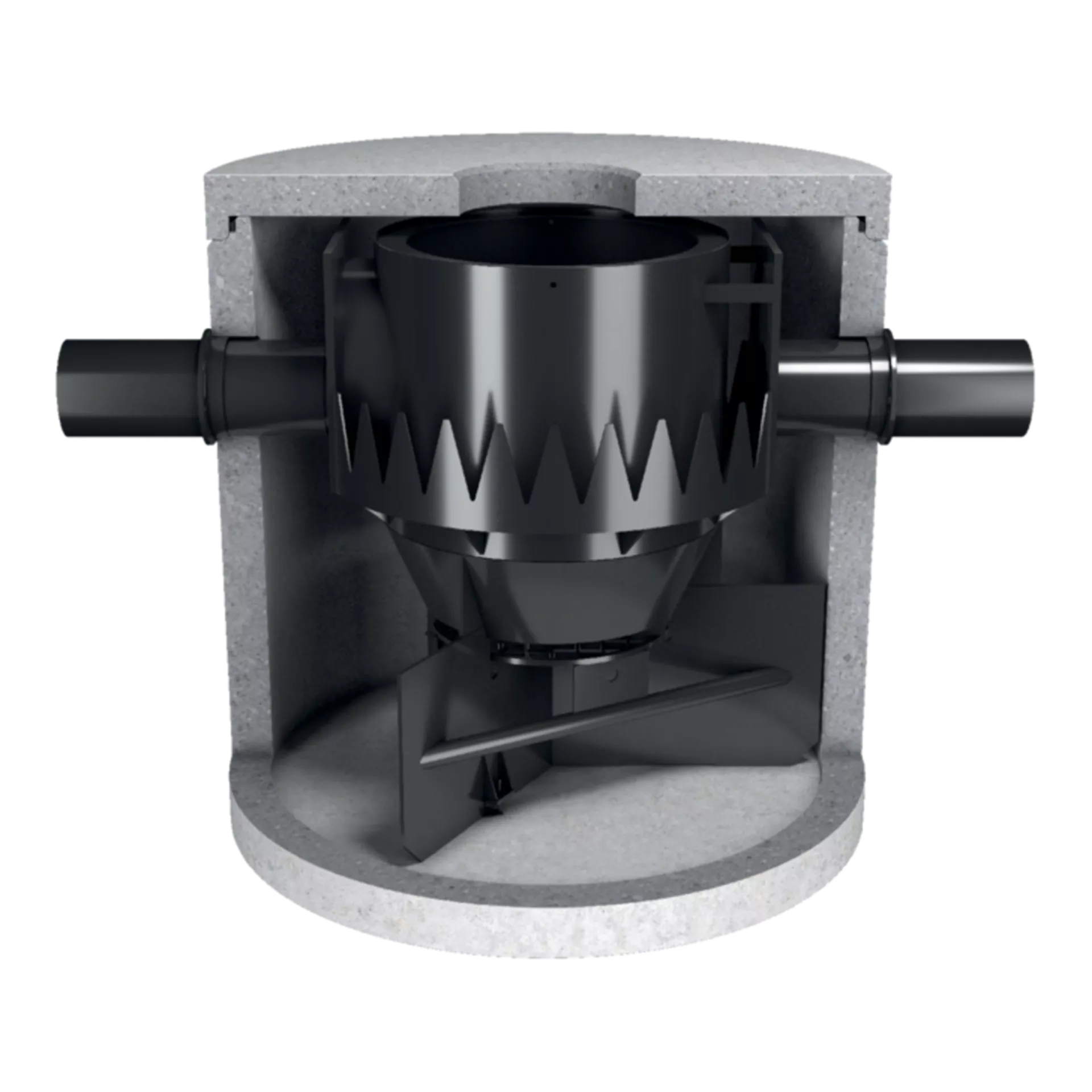

Le système de sédimentation qui présente les dents. Le friwa®-sed HydroShark est un système de sédimentation qui introduit l’eau de manière tangentielle au milieu du système, ce qui permet à l’effet dit de tasse à thé de sédimenter les matières solides. Sur la base d’essais existants en laboratoire et sur le terrain, les rendements suivants de 50 à 80% peuvent être atteints. L’efficacité de la rétention des ECS et donc des microplastiques dépend du débit d’entrée et donc de la surface raccordée.
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Groupe
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub>
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm)
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type
Ligne de produits
Usine de production
Numéro d'article 121463
3P friwa-sed HydroShark 800 type 1
80/218 cm, y compris cône
NW 150 500 - 800 m2
Disponibilité
Numéro d'article 121463
Prix
Groupe CY
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2180
Hauteur h1 (mm)
Hauteur h2 (mm) 935
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 1
Ligne de produits friwa<sup>®</sup>-sed
Usine de production 22
Numéro d'article 124394
3P friwa-sed HydroShark 800 type 1.1
80/183 cm, y compris couvercle
NW 150 800 - 1200 m2
Disponibilité
Numéro d'article 124394
Prix
Groupe CY
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 800
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 565
Hauteur h2 (mm) 565
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 150
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 1.1
Ligne de produits friwa<sup>®</sup>-sed
Usine de production 22
Numéro d'article 118968
HydroShark 1000 H2330, plaque type 2
pratic. D400, manch.G, exkl.couvercle
NW 200 1500 - 2000 m2
Disponibilité
Numéro d'article 118968
Prix
Groupe CY
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 710
Hauteur h2 (mm) 710
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 200
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 2
Ligne de produits friwa<sup>®</sup>-sed
Usine de production 22
Numéro d'article 101526
HydroShark 1500 H2330, plaque type 3.1
pratic. D400, manch.G, couvercle excl.
NW 300 4000 - 5000 m2
Disponibilité
Numéro d'article 101526
Prix
Groupe CY
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 800
Hauteur h2 (mm) 800
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 300
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 3.1
Ligne de produits friwa<sup>®</sup>-sed
Usine de production 22
Numéro d'article 137378
HydroShark 2000 H2330, plaque type 4.1
pratic. D400, manch.G, couvercle excl.
NW 400 8000-10000 m2
Disponibilité
Numéro d'article 137378
Prix
Groupe CY
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 600
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2330
Hauteur h1 (mm) 900
Hauteur h2 (mm) 900
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 400
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 4.1
Ligne de produits friwa<sup>®</sup>-sed
Usine de production 22
Numéro d'article 108423
HydroShark 2500 H2580, plaque typ 5.1
pratic. D400, manch.G, couvercle excl.
NW 400 16000-18000 m2
Disponibilité
Numéro d'article 108423
Prix
Groupe CY
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 800
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2580
Hauteur h1 (mm) 1060
Hauteur h2 (mm) 1060
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 500
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 5.1
Ligne de produits friwa<sup>®</sup>-sed
Usine de production 22
Numéro d'article 112579
HydroShark 3000 H2950, plaque type 6
pratic. D400, manch.G, couvercle excl.
NW 500 18000-22000 m2
Disponibilité
Numéro d'article 112579
Prix
Groupe CY
Norme LE
Largeur B
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1<\/sub> 800
Diamètre intérieur d2<\/sub>
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1<\/sub> (mm)
Diamètre nominal DN2<\/sub> (mm)
Équivalent habitant EGW
Surface de la section F
Classe de compétence FK
Hauteur H (mm) 2950
Hauteur h1 (mm) 1390
Hauteur h2 (mm) 1390
Hauteur h3 (mm)
Longeur L (mm)
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm) 400
Ouverture nominale NW1<\/sub>
Ouverture nominale NW2<\/sub>
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1<\/sub>
Volume V
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
Couleur
type 6
Ligne de produits friwa<sup>®</sup>-sed
Usine de production 22
Domaine d'application
  • Utilisation pour le traitement physique des eaux de pluie.
Remarque
  • Récipient armé sans joints avec manchons et garnitures mécaniques à clavette pour la rétention de particules de sable et de boue (GUS 63µg).
  • Entrée et sortie avec évidement et joint pour tuyaux en plastique PP ou HDPE.
  • Couvercle d'insertion d : 600 et 800 mm
  • Débit de traitement 12 – 350 l/s
  • Débit hydraulique 30 – 875 l/s
  • Surface raccordable 1200 – 35 000 m2
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
