friwa®-fix Umlenkschächte ULS HAV

Produkt: C5001

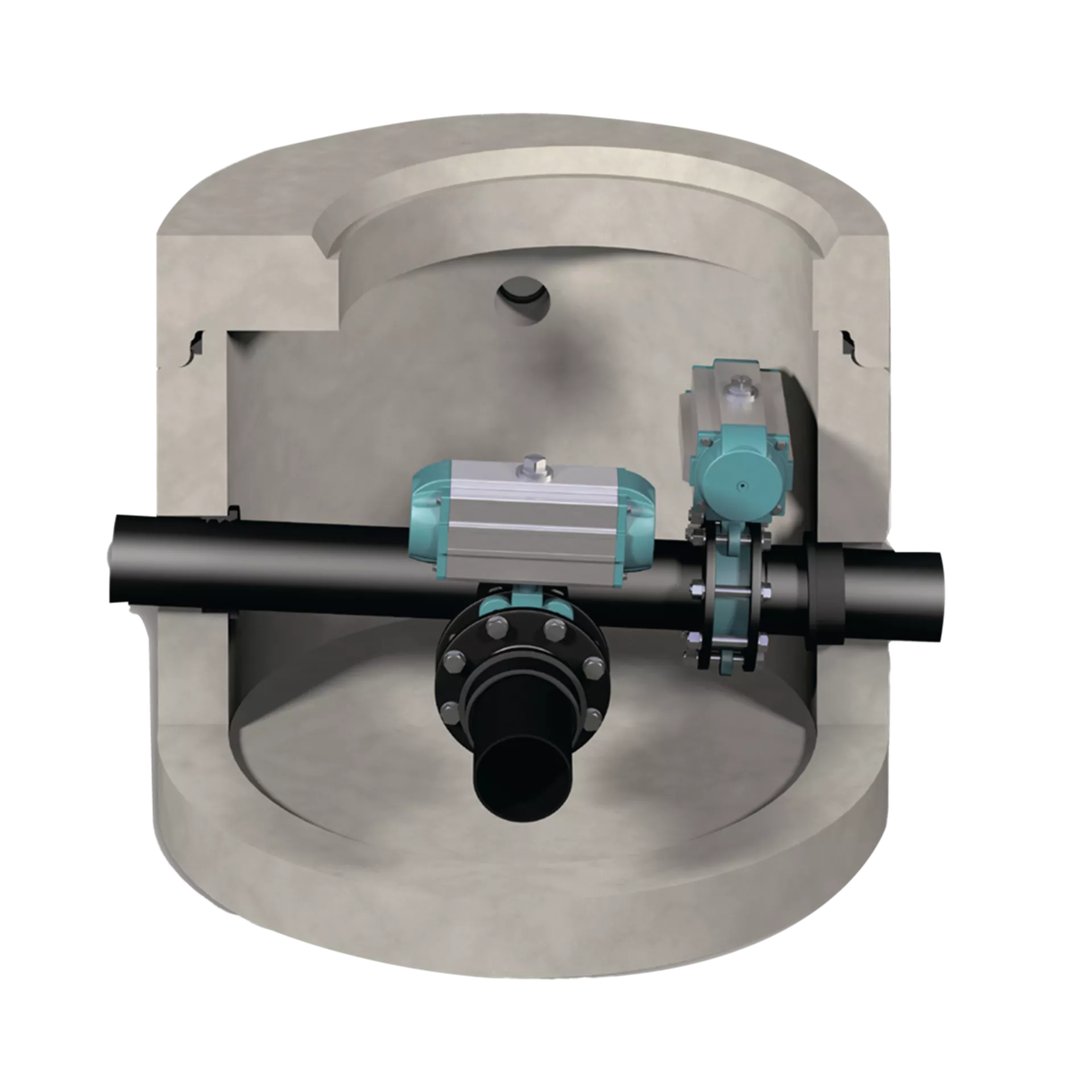

Der Umlenkschacht friwa®-fix ULS HAV ist für die Entwässerung von Anlieferungen und Umschlagplätzen im Treibstoff, sowie im chemischen Bereich einzusetzen. Er wird vor einem AS erstellt, um im Havarie- oder Störfall die Kanalisation zu schützen.
Vor dem Umlenkschacht dürfen keine Ablagerungen stattfinden.
Das System wird inklusive Steuerschrank geliefert. Technische Anleitung ist zwingend zu beachten.
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 120597
friwa-fix Umlenkschacht ULS
Typ HAV links NW 150
inkl. Abdeckplatte und Steuerung
DN 1000 mm H 1120 mm d1 600 mm
Verfügbarkeit
Artikelnummer 120597
Preis
Per Stk
Gruppe CI
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm) 830
Höhe h2 (mm) 850
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 194414
friwa-fix Umlenkschacht ULS
Type HAV rechts NW 150
inkl. Abdeckplatte und Steuerung
DN 1000 mm H 1120 mm d1 600 mm
Verfügbarkeit
Artikelnummer 194414
Preis
Per Stk
Gruppe CI
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm) 830
Höhe h2 (mm) 850
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Hinweis
  • Druckluftanschluss 4-6 bar für die Klappen. E-Antriebe auf Anfrage.
  • Exkl. Inbetriebnahme
Lieferumfang
  • Inkl. Steuereinheit, elektrischer Anschluss 230/400 V, 16/25 A.
