LOCK+LOAD Hangsicherungssystem

Produkt: M6001

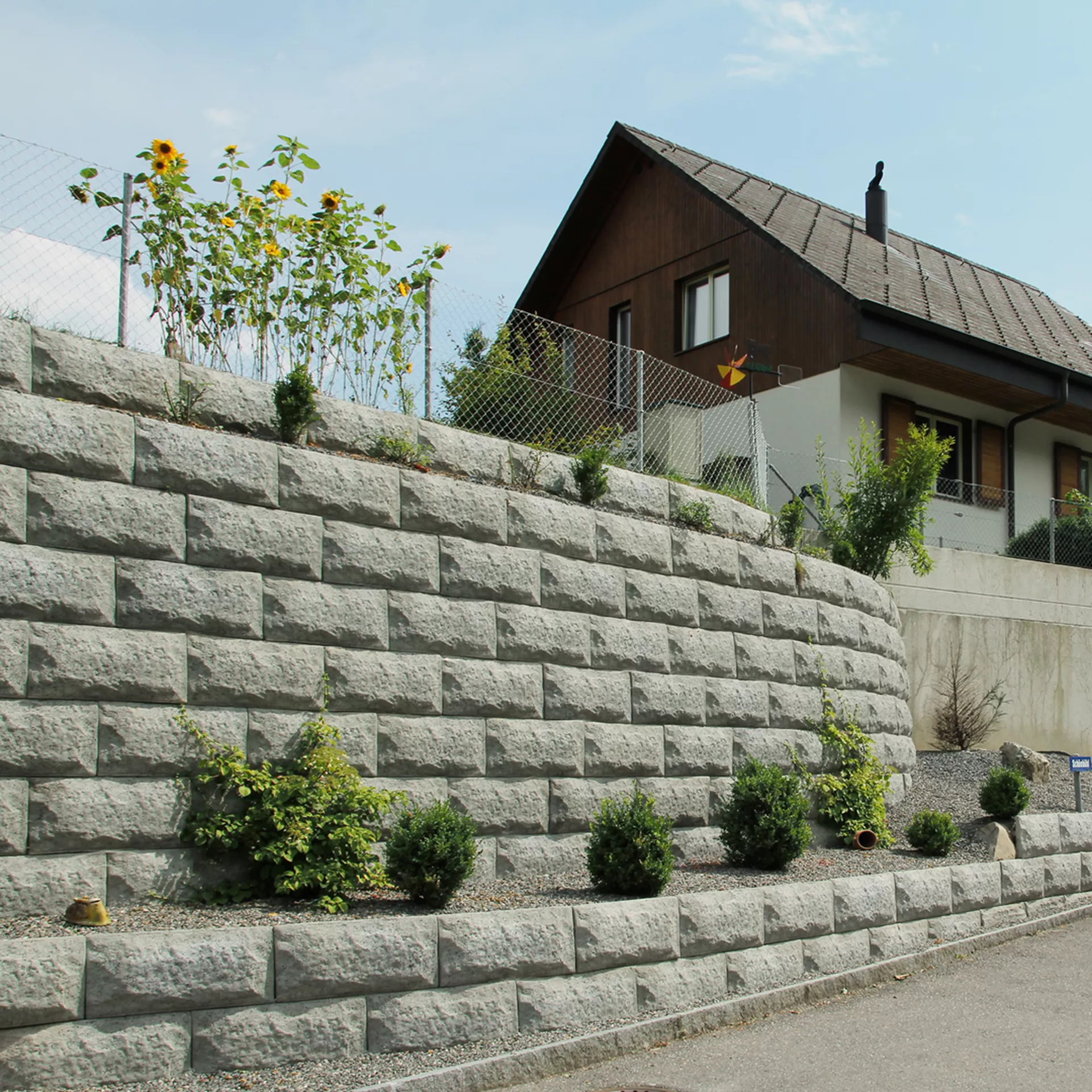

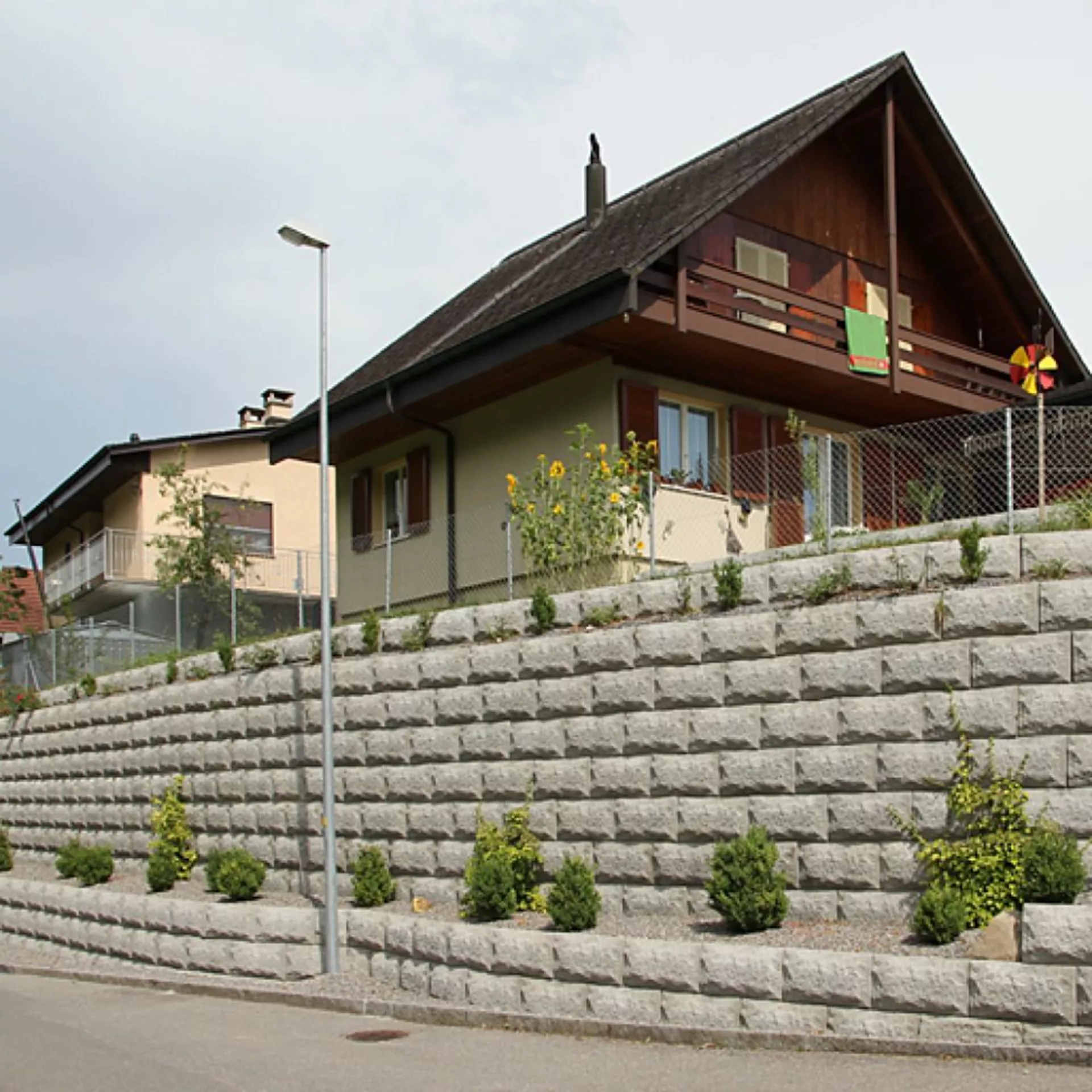

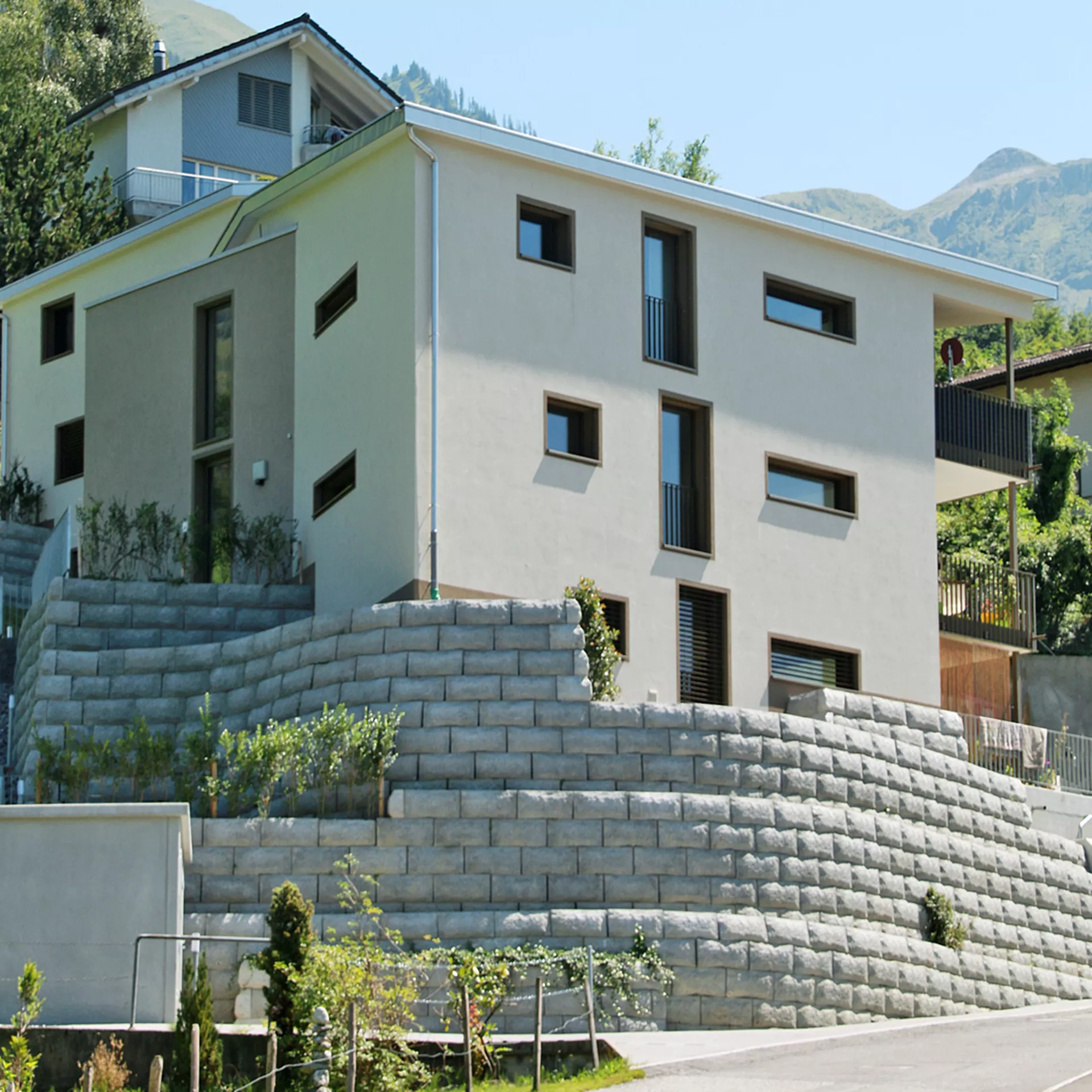

Das Hangsicherungssystem LOCK+LOAD ist eine Kombination aus vorfabrizierten, hochfesten Betonelementen und stabilisierenden Geogittern. Mit dem System von sogenannter «bewehrter Erde» lassen sich Hangsicherungen von kleinen bis sehr grossen Bauhöhen erstellen. LOCK+LOAD ist in seinem Preis-/Leistungsverhältnis eine wirkliche Alternative zur Schwerlastmauer.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Gruppe
LE-Norm
alpha
Breite B (cm)
BV
Innendurchmesser D (cm)
Höhe H (cm)
Höhe h1 (cm)
Höhe h3 (cm)
Länge L (cm)
L var. (mm)
Länge l1 (cm)
Radius R (cm)
Bodenstärke t1 (cm)
Bodenstärke t2 (cm)
W (mm)
Wandstärke w1 (cm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 122444

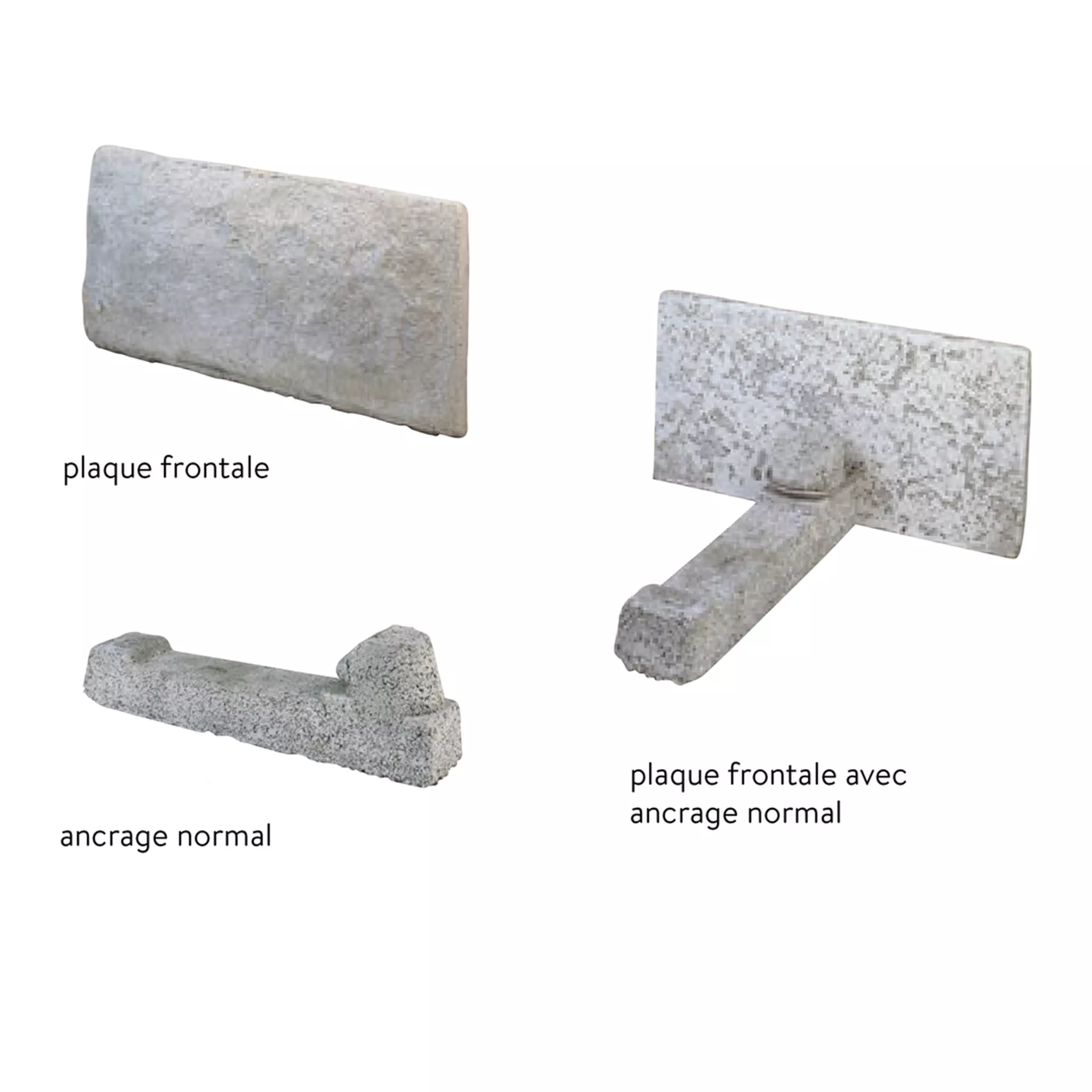

LOCK+LOAD Hangsicherungssystem

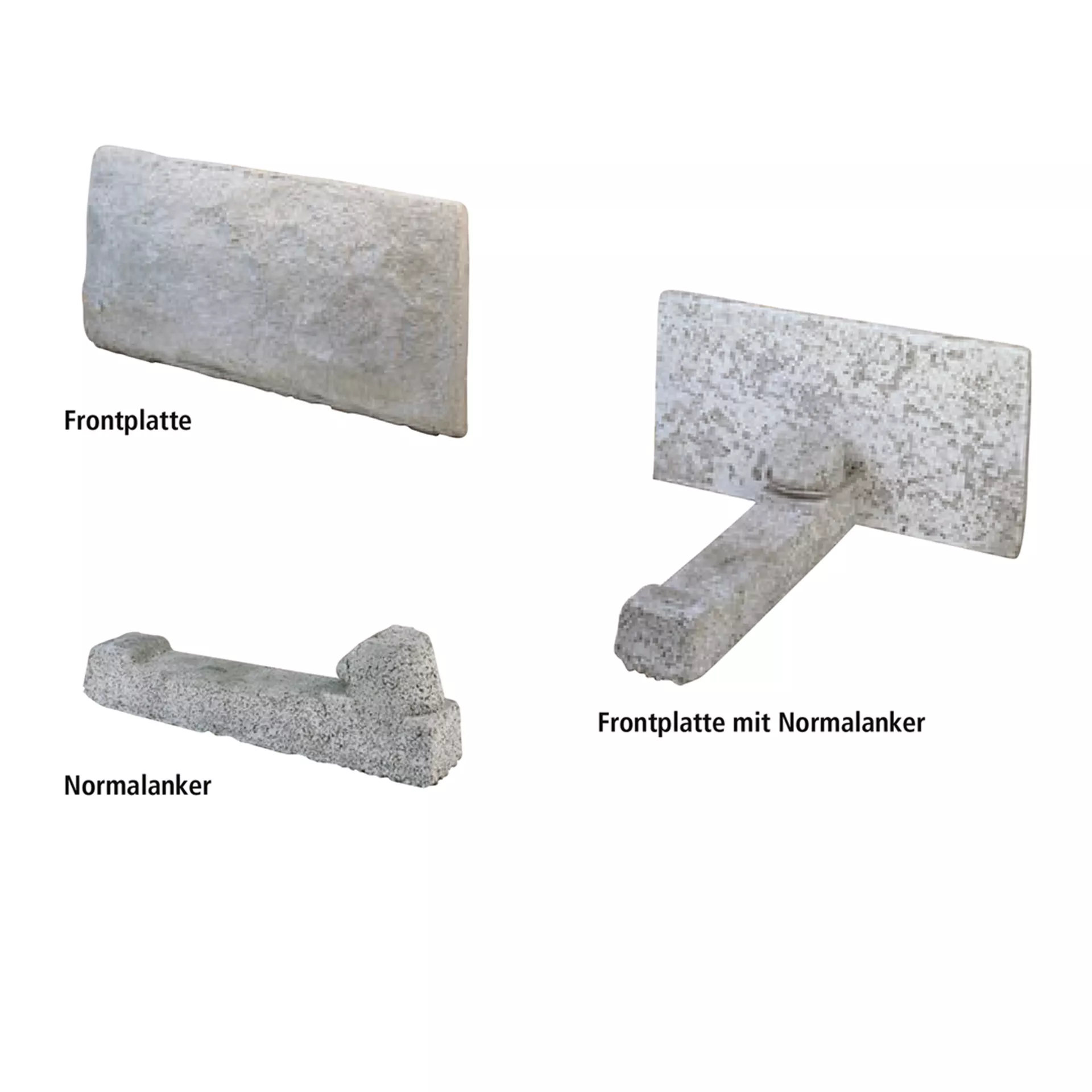

Frontplatte grau strukturiert
L 40 cm B 9.5 cm H 40 cm
Verfügbarkeit
Artikelnummer 122444
Preis
Gruppe MK
LE-Norm
alpha
Breite B (cm) 9.5
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 40
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 40
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 0
Bodenstärke t2 (cm) 0
W (mm)
Wandstärke w1 (cm) 0
Oberfläche
Kanten
Nocken
Bewehrung faserbewehrt
Farbe grau
Typ
Produktlinie LOCK+LOAD
HW 22
Artikelnummer 114969
LOCK+LOAD Hangsicherungssystem
Frontplatte grau strukturiert
L 80 cm B 9.5 cm H 40 cm
Verfügbarkeit
Artikelnummer 114969
Preis
Gruppe MK
LE-Norm
alpha
Breite B (cm) 9.5
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 40
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 80
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 0
Bodenstärke t2 (cm) 0
W (mm)
Wandstärke w1 (cm) 0
Oberfläche
Kanten
Nocken
Bewehrung faserbewehrt
Farbe grau
Typ
Produktlinie LOCK+LOAD
HW 22
Artikelnummer 134898
LOCK+LOAD Hangsicherungssystem

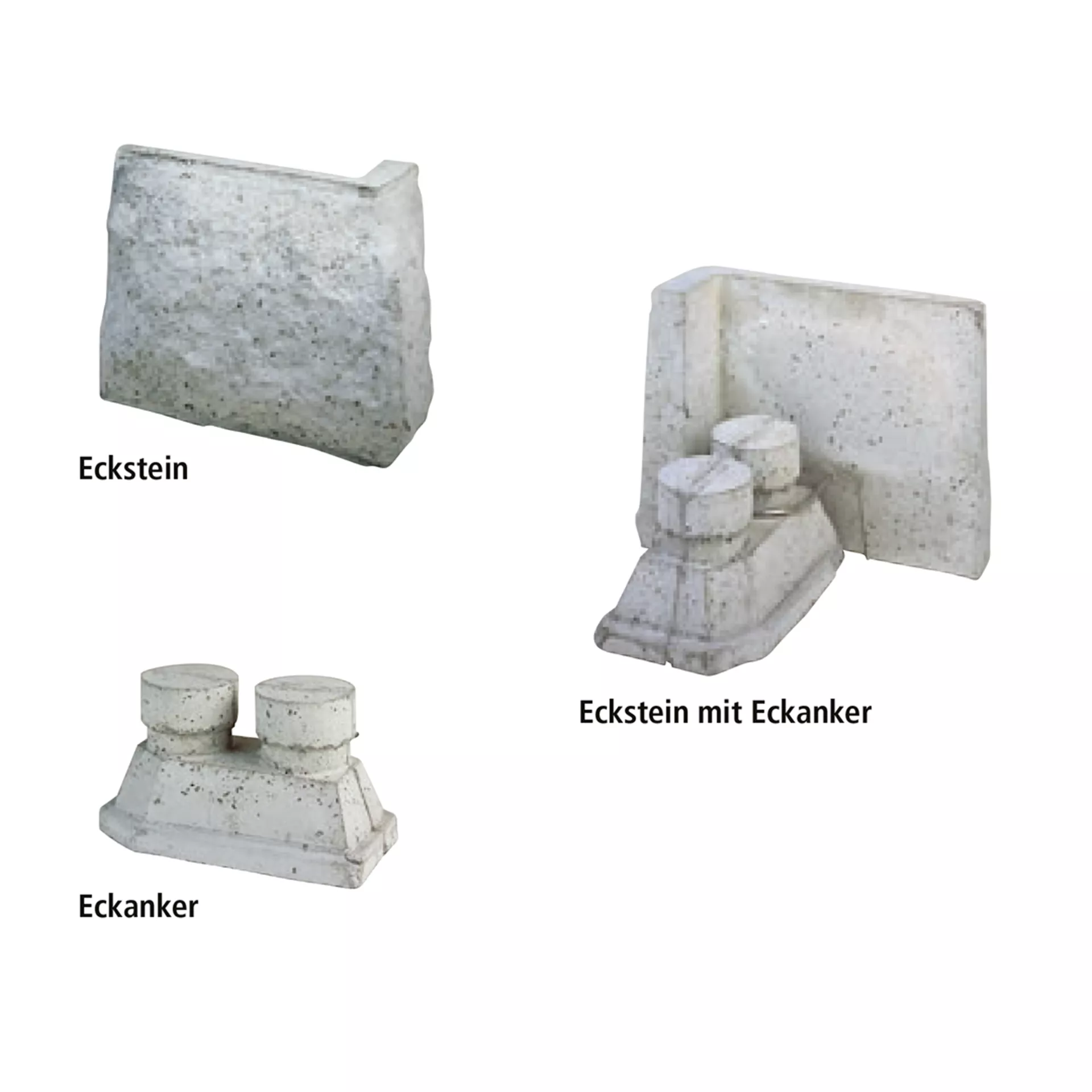

Eckstein links grau strukturiert
L 41 cm B 10.5 cm H 40 cm
Verfügbarkeit
Artikelnummer 134898
Preis
Gruppe MK
LE-Norm
alpha
Breite B (cm) 10.5
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 40
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 41
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 0
Bodenstärke t2 (cm) 0
W (mm) 115
Wandstärke w1 (cm) 0
Oberfläche
Kanten
Nocken
Bewehrung faserbewehrt
Farbe grau
Typ
Produktlinie LOCK+LOAD
HW 22
Artikelnummer 126198
LOCK+LOAD Hangsicherungssystem
Eckstein rechts grau strukturiert
L 41 cm B 10.5 cm H 40 cm
Verfügbarkeit
Artikelnummer 126198
Preis
Gruppe MK
LE-Norm
alpha
Breite B (cm) 10.5
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 40
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 41
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 0
Bodenstärke t2 (cm) 0
W (mm) 115
Wandstärke w1 (cm) 0
Oberfläche
Kanten
Nocken
Bewehrung faserbewehrt
Farbe grau
Typ
Produktlinie LOCK+LOAD
HW 22
Artikelnummer 123808
LOCK+LOAD Hangsicherungssystem
Normalanker grau glatt
L 65.4 cm B 13.5 cm H 20 cm
Verfügbarkeit
Artikelnummer 123808
Preis
Gruppe MK
LE-Norm
alpha
Breite B (cm) 13.5
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 20
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 65.4
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 0
Bodenstärke t2 (cm) 0
W (mm)
Wandstärke w1 (cm) 0
Oberfläche
Kanten
Nocken
Bewehrung faser- und normalbewehrt
Farbe grau
Typ
Produktlinie LOCK+LOAD
HW 22
Artikelnummer 111599
LOCK+LOAD Hangsicherungssystem
Eckanker grau glatt
inkl. Bindedraht
L 38 cm B 22.5 cm H 18.5 cm
Verfügbarkeit
Artikelnummer 111599
Preis
Gruppe MK
LE-Norm
alpha
Breite B (cm) 22.5
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 18.5
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 38
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 0
Bodenstärke t2 (cm) 0
W (mm)
Wandstärke w1 (cm) 0
Oberfläche
Kanten
Nocken
Bewehrung faser- und normalbewehrt
Farbe grau
Typ
Produktlinie LOCK+LOAD
HW 22
Artikelnummer 137444
Geogitter
Typ 80/20 LoHa
L variabel B 500 cm
(rote Markierung)
Verfügbarkeit
Artikelnummer 137444
Preis
Gruppe MK
LE-Norm
alpha
Breite B (cm) 500
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 0
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 0
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 0
Bodenstärke t2 (cm) 0
W (mm)
Wandstärke w1 (cm) 0
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie LOCK+LOAD
HW 99
Hinweis
  • Erforderliche Längen und Mengen der Geogitter für den Aufbau der bewehrten Erde auf Anfrage.
  • Seitliche Überlappung der Geogitter 20 cm.
  • Für Grossobjekte ganze Geogitterrollen auf Anfrage.
  • Bauhöhe pro Lage LOCK+LOAD 38.5 cm.
Lieferumfang
  • 12 Stück Frontplatten 80/9.5/40 cm und 12 Stück Normalanker pro Palette (Gewicht 960 kg/Palette).
Versetz- und Verlegehinweise
  • In der Falllinie der Hangsicherungskraftrichtung dürfen die Geogitter nicht gestossen werden (Länge L).
  • Bei der Eckausbildung sind linke und rechte Ecksteine übereinander abwechslungsweise zu verwenden.
