Dachwasserschächte rund

Produkt: H7001
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 100595

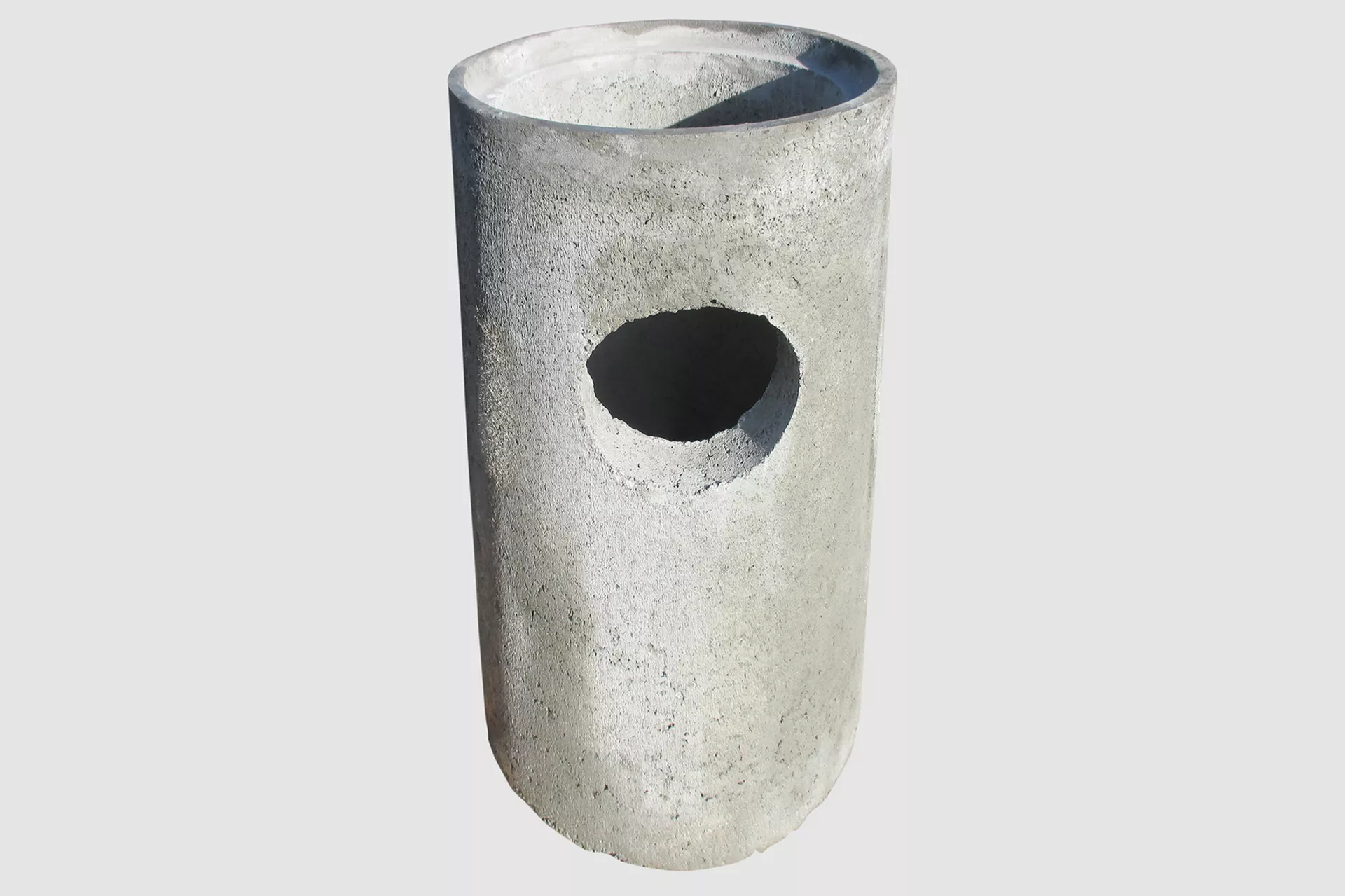

Dachwasserschacht Typ TB
Einlauf oben, exkl. Deckel
mit Aussparung für Tauchbogen d1 16 cm
D 30 cm H 68 cm W 4 cm
Verfügbarkeit
Artikelnummer 100595
Preis
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 300
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 680
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm) 140
h3 (mm)
Lichte Weite LW (mm) 16
Maschenweite MW
Aussendurchmesser OD (mm) 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm) 100
Wandstärke W (mm) 4
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 131159
Dachwasserschacht Typ EO
Einlauf oben, exkl. Deckel
mit Betonscheidewand d1 15 cm
D 30 cm H 68 cm W 4 cm
Verfügbarkeit
Artikelnummer 131159
Preis
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 300
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 680
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm) 140
h3 (mm)
Lichte Weite LW (mm) 15
Maschenweite MW
Aussendurchmesser OD (mm) 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm) 100
Wandstärke W (mm) 4
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 101628
Dachwasserschacht Typ ES
Einlauf seitlich, exkl. Deckel
mit Betonscheidewand d1 15 cm
D 30 cm H 68 cm W 4 cm
Verfügbarkeit
Artikelnummer 101628
Preis
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 300
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 680
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm) 140
h3 (mm)
Lichte Weite LW (mm) 15
Maschenweite MW
Aussendurchmesser OD (mm) 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm) 100
Wandstärke W (mm) 4
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 128907

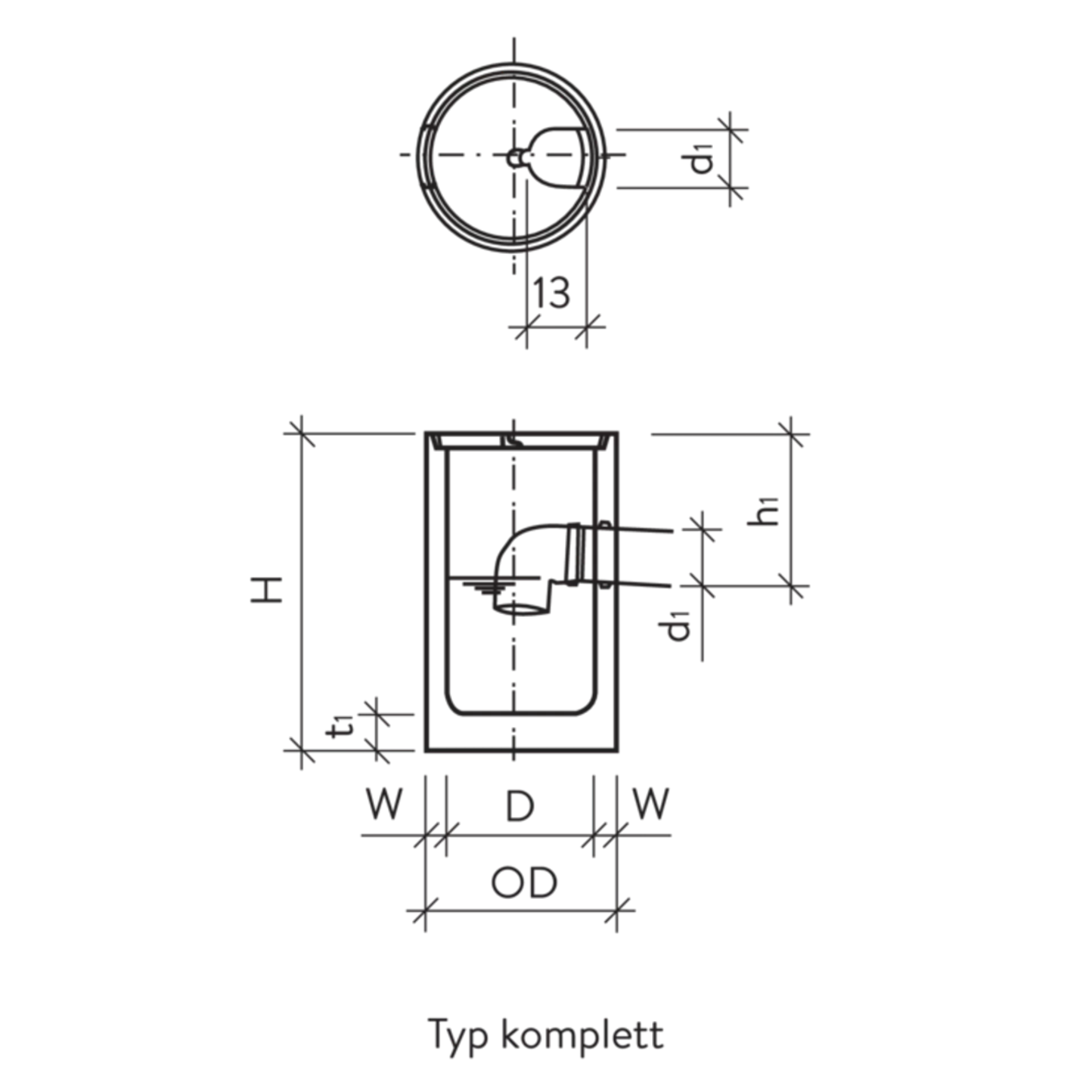

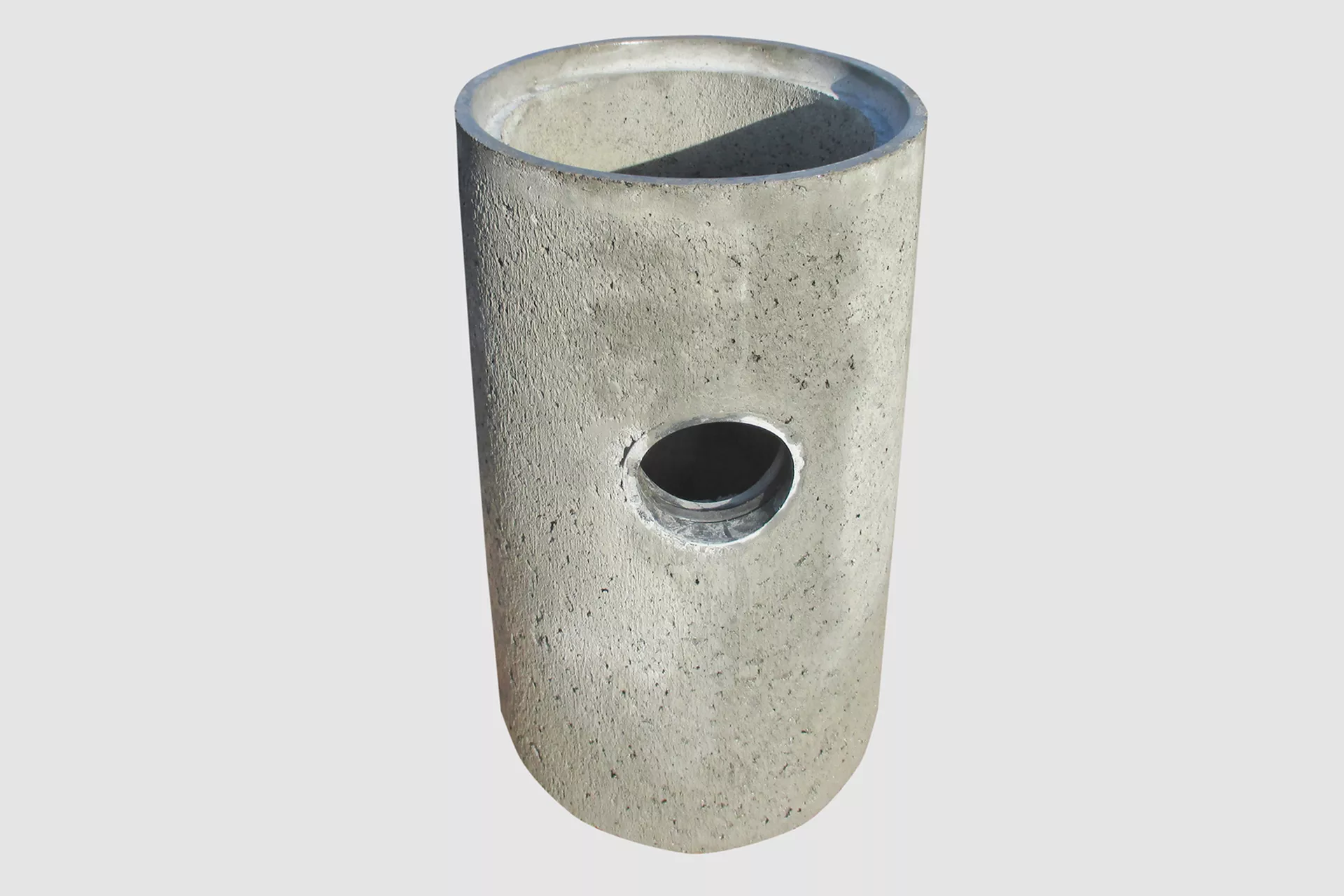

Dachwassersammler Typ 1
komplett inkl. Deckel und Tauchbogen
D 30 cm H 65 cm d1 10 cm
Verfügbarkeit
Artikelnummer 128907
Preis
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 300
Innendurchmesser d1 (mm) 100
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 650
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm) 300
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 4
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11, 71
Artikelnummer 114085
Dachwassersammler Einzelteile
Tauchbogen NW 100
Verfügbarkeit
Artikelnummer 114085
Preis
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 99
Artikelnummer 119039
Dachwassersammler Einzelteile
Unterteil mit eingegoss. Schachtfutter
D 30 cm H 65 cm
Verfügbarkeit
Artikelnummer 119039
Preis
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 300
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 650
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 40
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm) 380
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11, 71
Artikelnummer 131868

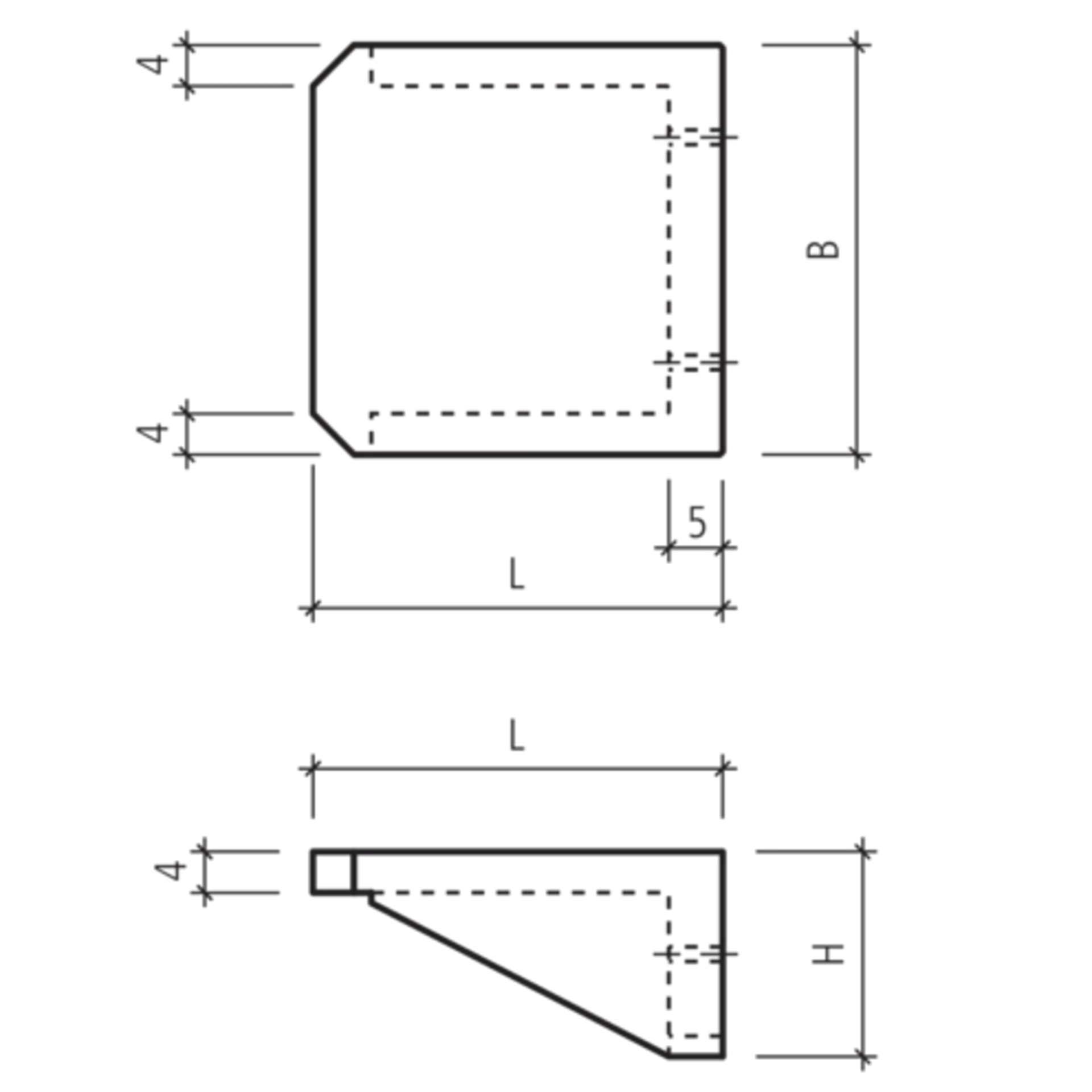

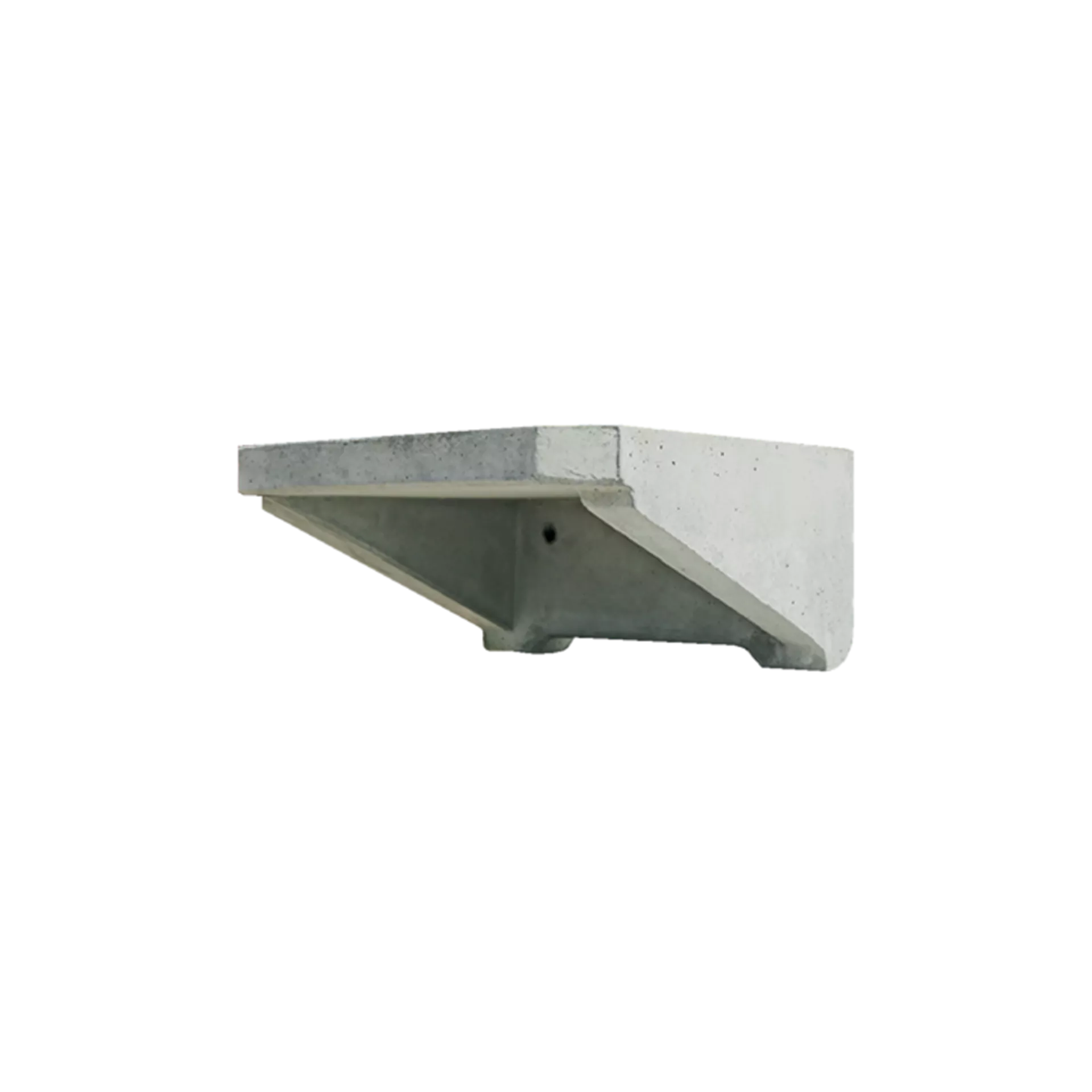

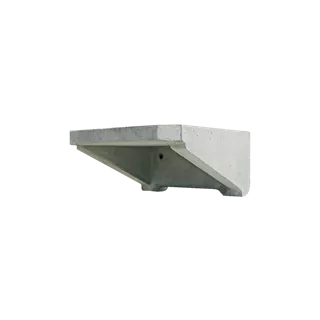

Betonkonsole
zu Dachwasserschacht
inkl. 2 Befestigungsanker M 10
L 40 cm B 40 cm H 20 cm
Verfügbarkeit
Artikelnummer 131868
Preis
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 400
Länge l1 (mm)
Breite B (mm) 400
Breite b1 (mm)
H (mm) 200
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 104417
Betonkonsole
zu Dachwasserschacht
inkl. 2 Befestigungsanker M 10
L 60 cm B 40 cm H 20 cm
Verfügbarkeit
Artikelnummer 104417
Preis
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 600
Länge l1 (mm)
Breite B (mm) 400
Breite b1 (mm)
H (mm) 200
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Hinweis
  • Ausführung ohne Schachtfutter.
  • Wasserstand muss unter Frosttiefe liegen.
