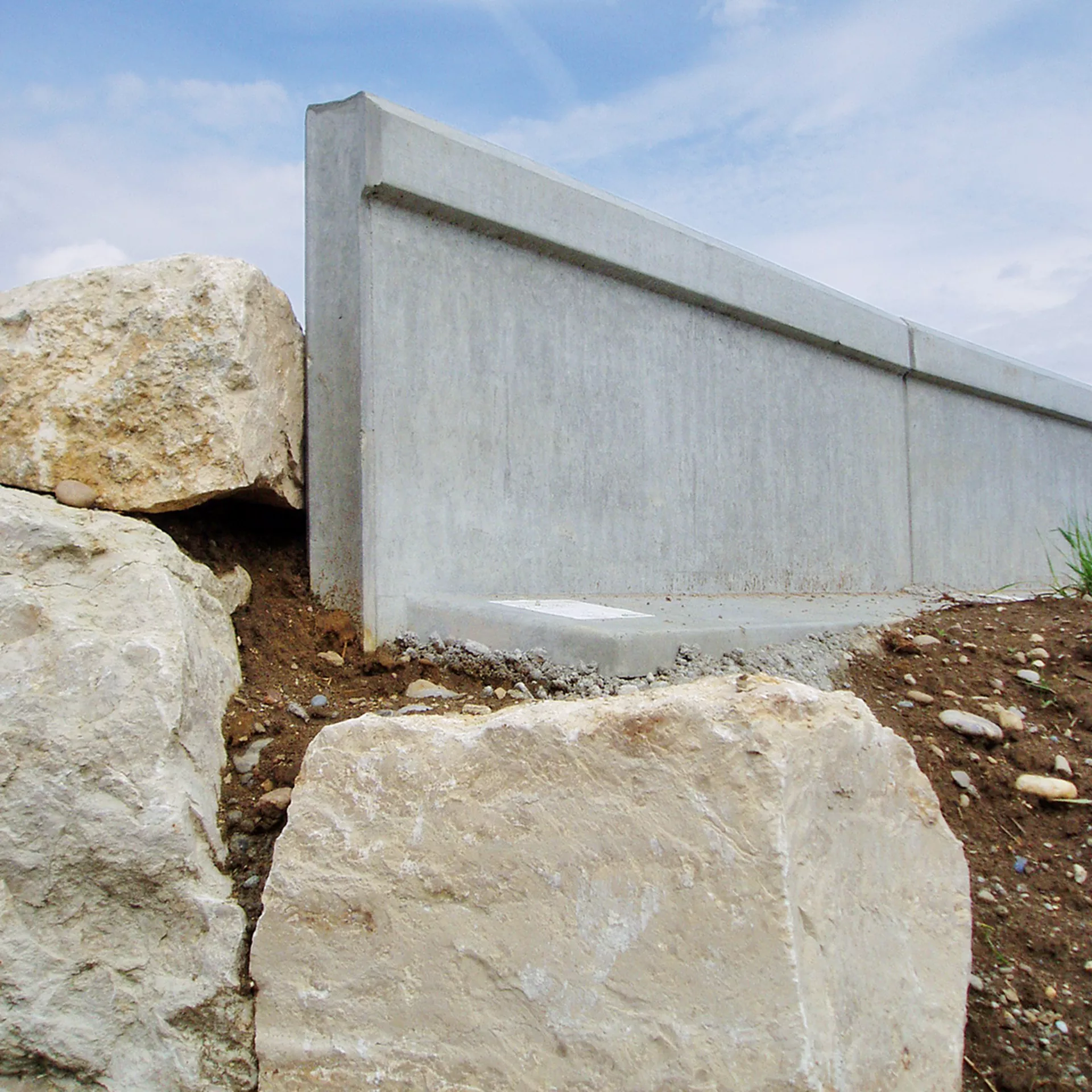

Amphibienleitsystemelemente

Produkt: E6002
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm)
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm)
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 110339
Amphibienleitsystemelement
mit Klettersperre und Elementverbund
bewehrt gefast grau

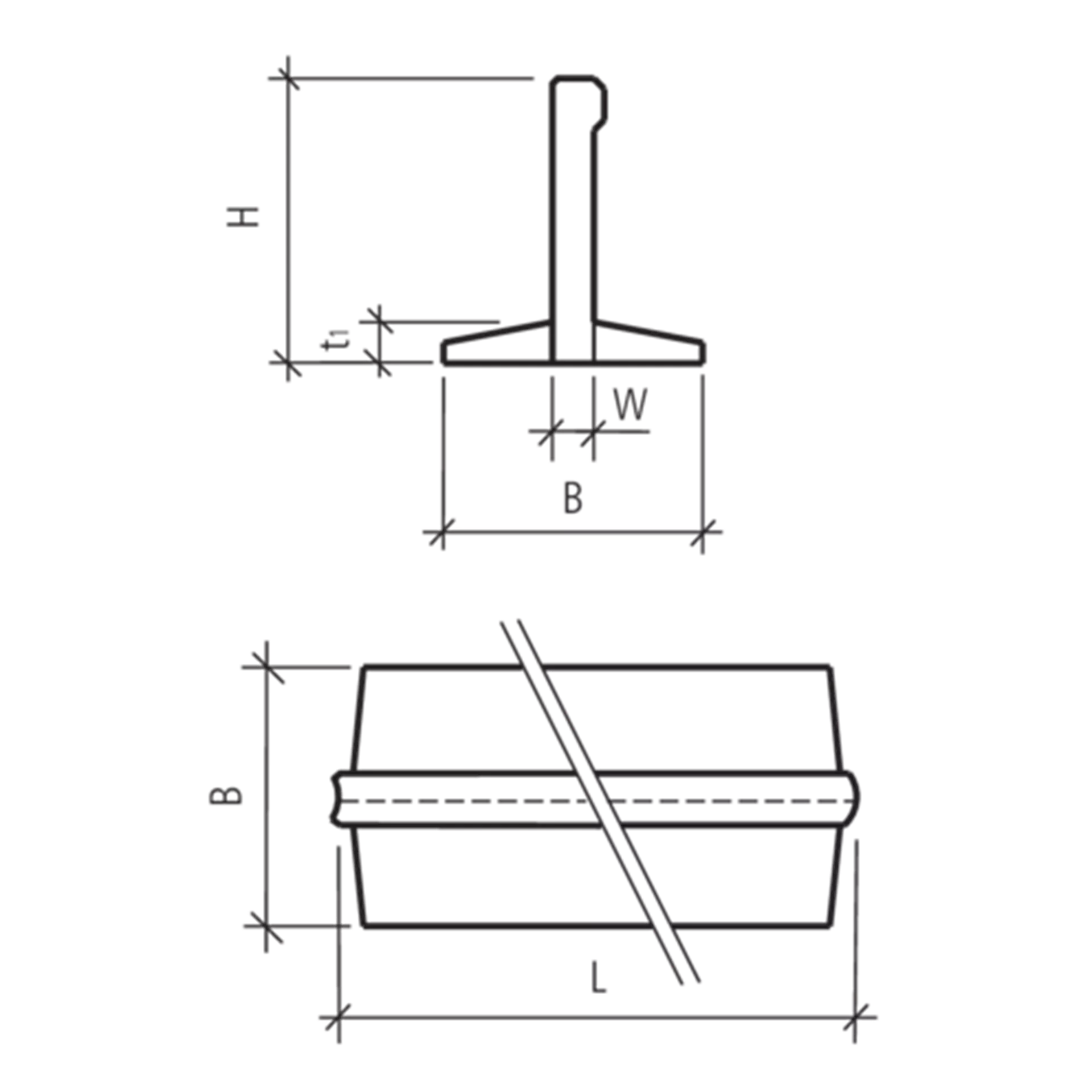

L 140 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 110339
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1400
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 123676
Amphibienleitsystemelement
mit Klettersperre und Elementverbund
bewehrt gefast grau
L 300 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 123676
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 3000
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 118231
Amphibienleitsystem Eckelement
mit Klettersperre und Elementverbund
bewehrt gefast grau Typ 15° links
L 138.8 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 118231
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1388
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 155889
Amphibienleitsystem Eckelement
mit Klettersperre und Elementverbund
bewehrt gefast grau Typ 15° rechts
L 138.8 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 155889
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1388
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 171470
Amphibienleitsystem Eckelement
mit Klettersperre und Elementverbund
bewehrt gefast grau Typ 30° links
L 138.8 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 171470
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1388
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 146071
Amphibienleitsystem Eckelement
mit Klettersperre und Elementverbund
bewehrt gefast grau Typ 30° rechts
L 138.8 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 146071
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1388
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 195740
Amphibienleitsystem Eckelement
mit Klettersperre und Elementverbund
bewehrt gefast grau Typ 45° links
L 138.8 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 195740
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1388
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 175335
Amphibienleitsystem Eckelement
mit Klettersperre und Elementverbund
bewehrt gefast grau Typ 45° rechts
L 138.8 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 175335
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1388
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 139513
Amphibienleitsystem Eckelement
mit Klettersperre und Elementverbund
bewehrt gefast grau Typ 90° links
L 138.8 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 139513
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1388
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Artikelnummer 152533
Amphibienleitsystem Eckelement
mit Klettersperre und Elementverbund
bewehrt gefast grau Typ 90° rechts
L 138.8 cm B 50 cm H 55 cm W 8 cm
Verfügbarkeit
Artikelnummer 152533
Preis
Per Stk
Gruppe EM
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1388
Breite B (mm) 500
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm) 550
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 80
Wandstärke W (mm) 80
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Hinweis
  • Weitere Baulängen auf Anfrage.
  • Mögliche Abwinklung +/- 10° pro Element.
