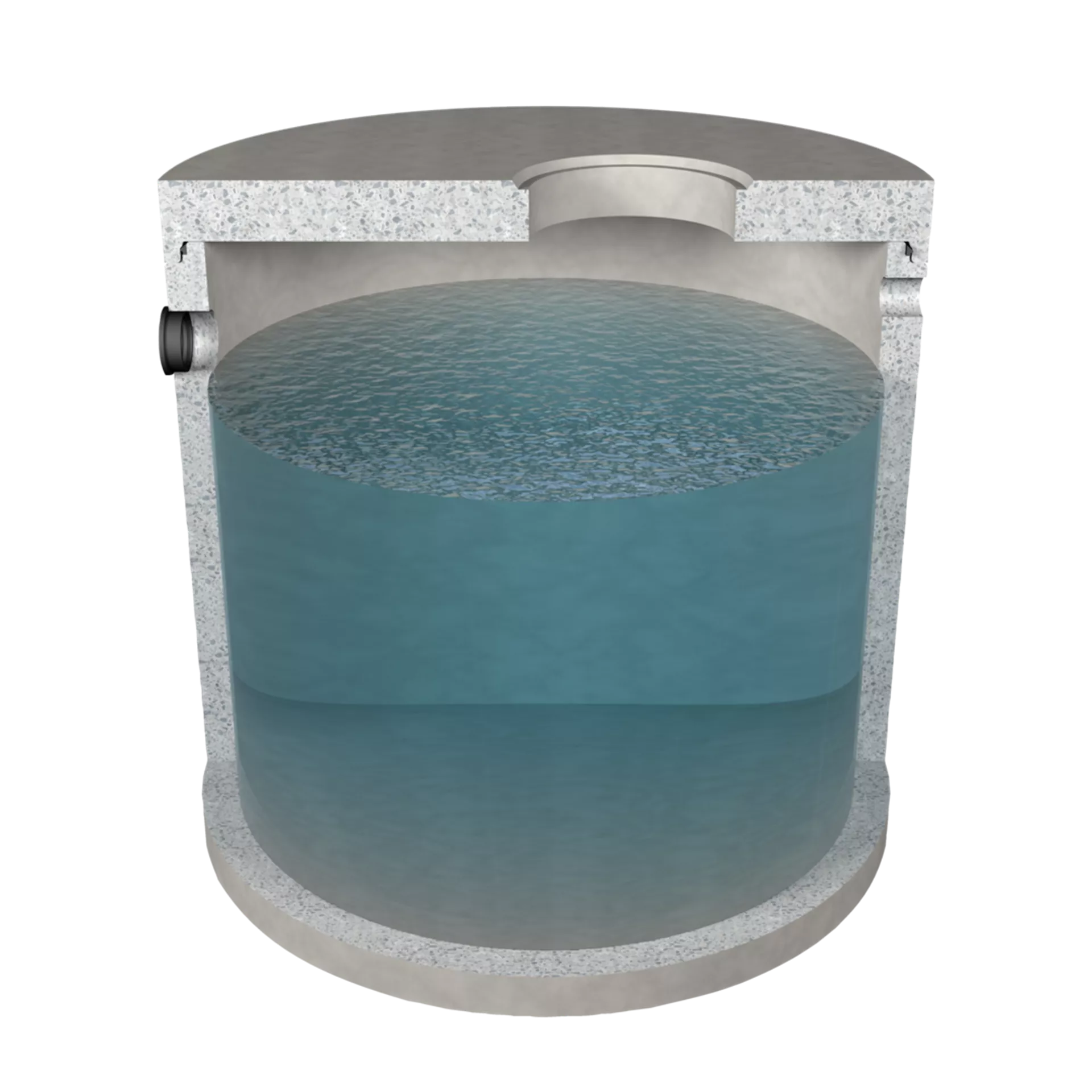

friwa®-rec Stapelbehälter STB

Produkt: C4401
rund, inkl. befahrbarer Abdeckplatte D 400, Muffentyp G, exkl. Einsatzdeckel
Zur Stapelung von ölhaltigem, vorgereinigtem Abwasser in Kombination mit einer Emulsionsspaltanlage.

Überall, wo Mineralöle bzw. Kohlenwasserstoffe in emulgierter, dispergierter oder gelöster Form im Schmutzwasser vorkommen, muss in der Regel das Schmutzwasser zusätzlich gereinigt werden. Die Reinigung erfolgt durch eine Emulsionsspaltanlage, Neutralisationsanlage oder Multifunktionsanlage. Der Betrieb solcher Anlagen erfolgt chargenweise um auch kurzfristige Schmutzwasseranfallspitzen verarbeiten zu können. Als Puffer wird in solchen Situationen ein Stapelbehälter nach dem Mineralölabscheider und vor der Emulsionsspalt- oder Neutralisationsanlage eingeschaltet.

In der Regel werden diese Anlagen im Bereich der Stapelung mit einer Tauchpumpe mit Niveausteuerung ausgerüstet. Wird keine Reinigungsanlage nachgeschaltet, so weist der Raum der Stapelung keinen Auslauf auf und muss regelmässig entleert werden.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Gruppe
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm)
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm)
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 138276
friwa-rec Stapelbehälter STB
Typ 100 inkl. Abdeckplatte
exkl. Deckel
DN 1000 OD 1240 mm H 1830 mm W 120 mm
Verfügbarkeit
Artikelnummer 138276
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 1000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 1830
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 100
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 104188
friwa-rec Stapelbehälter STB
Typ 125.A inkl. Abdeckplatte
exkl. Deckel
DN 1250 OD 1490 mm H 1830 mm W 120 mm
Verfügbarkeit
Artikelnummer 104188
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 1250
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 1830
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 125.A
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 129413
friwa-rec Stapelbehälter STB
Typ 125.B inkl. Abdeckplatte
exkl. Deckel
DN 1250 OD 1410 mm H 2580 mm W 120 mm
Verfügbarkeit
Artikelnummer 129413
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 1250
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2580
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 125.B
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 105891
friwa-rec Stapelbehälter STB
Typ 150.A inkl. Abdeckplatte
exkl. Deckel
DN 1500 OD 1740 mm H 1830 mm W 120 mm
Verfügbarkeit
Artikelnummer 105891
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 1500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 1830
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 150.A
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 104582
friwa-rec Stapelbehälter STB
Typ 150.B inkl. Abdeckplatte
exkl. Deckel
DN 1500 OD 1740 mm H 2580 mm W 120 mm
Verfügbarkeit
Artikelnummer 104582
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 1500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2580
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 150.B
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 125454
friwa-rec Stapelbehälter STB
Typ 175.A inkl. Abdeckplatte
exkl. Deckel
DN 1750 OD 1990 mm H 1830 mm W 120 mm
Verfügbarkeit
Artikelnummer 125454
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 1750
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 1830
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 175.A
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 135955
friwa-rec Stapelbehälter STB
Typ 175.B inkl. Abdeckplatte
exkl. Deckel
DN 1750 OD 1990 mm H 2580 mm W 120 mm
Verfügbarkeit
Artikelnummer 135955
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 1750
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2580
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 175.B
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 110509
friwa-rec Stapelbehälter STB
Typ 200.A inkl. Abdeckplatte
exkl. Deckel
DN 2000 OD 2240 mm H 1830 mm W 120 mm
Verfügbarkeit
Artikelnummer 110509
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 1830
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 200.A
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 122117
friwa-rec Stapelbehälter STB
Typ 200.B inkl. Abdeckplatte
exkl. Deckel
DN 2000 OD 2240 mm H 2080 mm W 120 mm
Verfügbarkeit
Artikelnummer 122117
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2080
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 200.B
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 130596
friwa-rec Stapelbehälter STB
Typ 200 C inkl. Abdeckplatte
exkl. Deckel
DN 2000 OD 2240 mm H 2580 mm W 120 mm
Verfügbarkeit
Artikelnummer 130596
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2580
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 200.C
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 120440
friwa-rec Stapelbehälter STB
Typ 200.D inkl. Abdeckplatte
exkl. Deckel
DN 2000 OD 2240 mm H 2830 mm W 120 mm
Verfügbarkeit
Artikelnummer 120440
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2830
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 200.D
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 105553
friwa-rec Stapelbehälter STB
Typ 250.A inkl. Abdeckplatte
exkl. Deckel
DN 2500 OD 2740 mm H 1830 mm W 120 mm
Verfügbarkeit
Artikelnummer 105553
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 2500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 1830
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 250.A
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 137822
friwa-rec Stapelbehälter STB
Typ 250.B inkl. Abdeckplatte
exkl. Deckel
DN 2500 OD 2740 mm H 2080 mm W 120 mm
Verfügbarkeit
Artikelnummer 137822
Preis
Gruppe CK
LE-Norm SN EN 858-1+A1
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 2500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2080
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 250.B
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 109438
friwa-rec Stapelbehälter STB
Typ 250.C inkl. Abdeckplatte
exkl. Deckel
DN 2500 OD 2740 mm H 2330 mm W 120 mm
Verfügbarkeit
Artikelnummer 109438
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 2500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2330
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 250.C
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 129773
friwa-rec Stapelbehälter STB
Typ 300.A inkl. Abdeckplatte
exkl. Deckel
DN 3000 OD 3280 mm H 2200 mm W 140 mm
Verfügbarkeit
Artikelnummer 129773
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 3000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2200
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 300.A
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 107792
friwa-rec Stapelbehälter STB
Typ 300.B inkl. Abdeckplatte
exkl. Deckel
DN 3000 OD 3280 mm H 2450 mm W 140 mm
Verfügbarkeit
Artikelnummer 107792
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm) 600
d2 (mm)
DN (mm) 3000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 2450
h1 (mm) 570
h2 (mm) 470
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm) 150
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 300.B
Produktlinie friwa<sup>®</sup>-rec
HW 22
Anwendungsbereich
  • Zur Stapelung von ölhaltigem, vorgereinigtem Abwasser in Kombination mit einer Emulsionsspaltanlage.
Hinweis
  • Volumen Stapelbehälter entspricht in der Regel dem doppelten täglichen Abwasseranfall.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
