friwa®-sep Kompaktanlagen SF/MA

Produkt: C0101

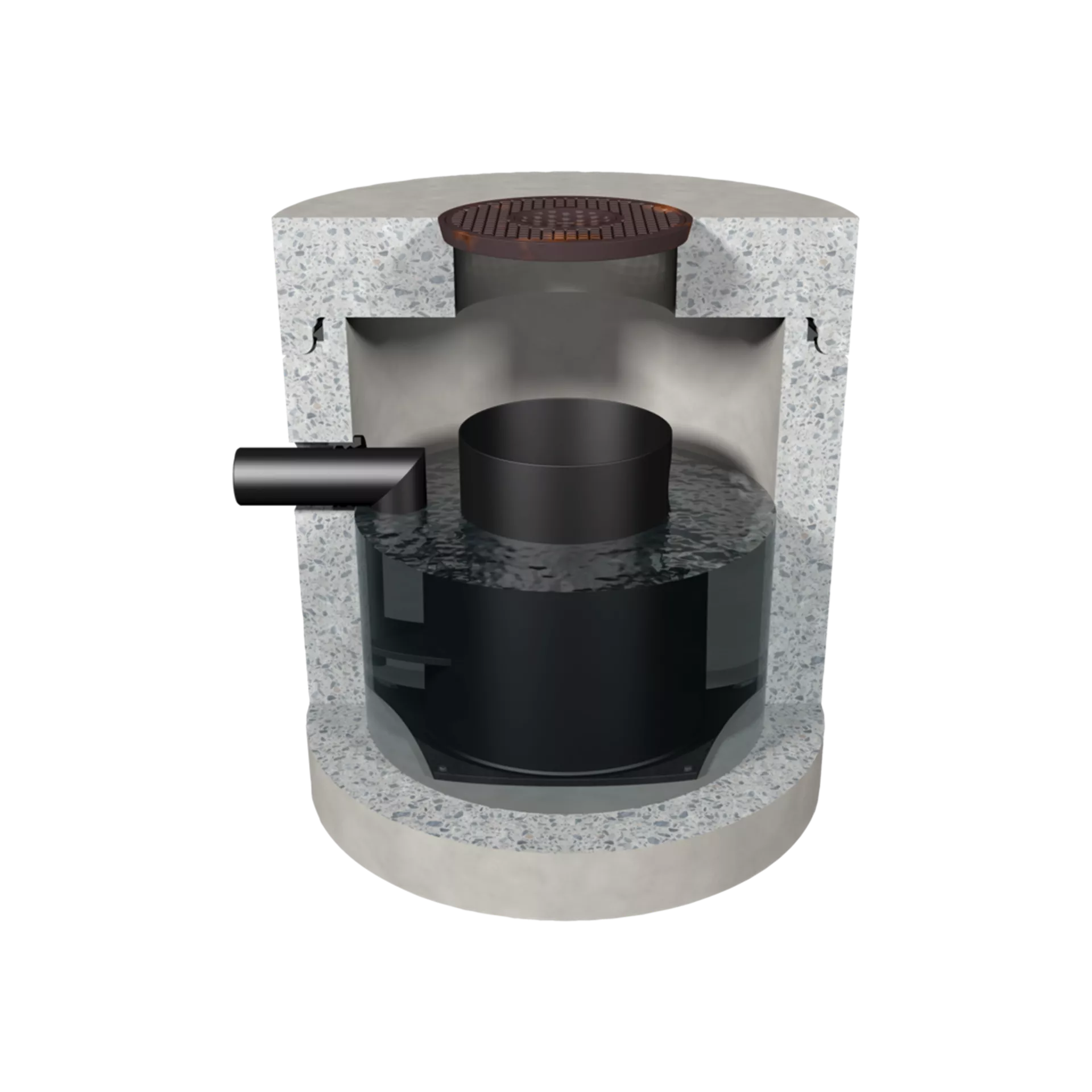

SF/MA, Mineralölabscheider rund mit integriertem Schlammfang, inkl. befahrbarer Abdeckplatte D 400, Muffentyp G, exkl. Einsatzdeckel
Mineralölabscheider mit integriertem Schlammfang für mittleren Schlammanfall.

Kompaktanlagen sind Multifunktionsanlagen. Durch die Anordnung von Einbauteilen verschiedener Anlagen in einem Bauwerk übernehmen sie die Funktionen der einzelnen Anlagen. Kompaktanlagen werden vorwiegend bei kleineren Mengen von Schmutzwasseranfall und bei engen Platzverhältnissen bzw. kleinen Baugruben eingesetzt. Unter optimalen Einsatzbedingungen erreicht die Kompaktanlage einen Wirkungsgrad bzw. eine Reinigungsleistung von 97 %, so dass der Kohlenwasserstoffgehalt beim Auslauf weniger als 100 mg/l beträgt, dies entspricht der Klasse II.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 109070
friwa-sep Kompaktanlage SF/MA NG 1.5
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 800 H 1120 mm d1 600 mm W 120 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 109070
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1120
Höhe h1 (mm)
Höhe h2 (mm) 545
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 1.5
Nennweite NW (mm) 100
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 138835
friwa-sep Kompaktanlage SF/MA NG 2
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 1250 H 1830 mm d1 800 mm W 120 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 138835
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 858-1+A1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 2
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 108943
friwa-sep Kompaktanlage SF/MA NG 3
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 1500, H 1830 mm d1 600 / 600 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 108943
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 858-1+A1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 3
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 129374
friwa-sep Kompaktanlage SF/MA NG 6
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 1750 H 1830 mm d1 600 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 129374
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 858-1+A1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1750
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 6
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 130865
friwa-sep Kompaktanlage SF/MA NG 10
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 2000, H 1830 mm d1 600 / 600 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 130865
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 858-1+A1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 10
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 102259
friwa-sep Kompaktanlage SF/MA NG 15-20
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 2500, H 1830 mm d1 600 / 600 mm
Verfügbarkeit Auf Bestellung
Artikelnummer 102259
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 858-1+A1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 2500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 550
Höhe h2 (mm) 600
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 15 – 20
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 104254
friwa-sep Kompaktanlage SF/MA NG 30
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 3000 H 2200 mm d1 600 mm W 140 mm
Verfügbarkeit Auf Bestellung
Artikelnummer 104254
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 3000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 2200
Höhe h1 (mm) 600
Höhe h2 (mm) 650
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 30
Nennweite NW (mm) 250
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-sep
HW 22
Anwendungsbereich
  • Die Kompaktanlage friwa®-sep SF/MA mini ist für den Einsatz als Bodenablauf, bei Hebebühnen sowie Scheren- und Personenliften, Bremsprüfständen, Muldenentwässerung und dergleichen konzipiert.
Ergänzungsprodukte
  • Art. Nr. 113801 Einsatzdeckel DN 600/250
Hinweis
  • Mineralölabscheider Klasse II, max. KWS-Gehalt im Ablauf: 100 mg/l.
  • Einsatzdeckel (d1 und d2): NG 1.5 = 600/250 mm
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
Downloads
Technische Dokumentation friwa® Abwassertechnik »
Links
Leistungserklärung »
