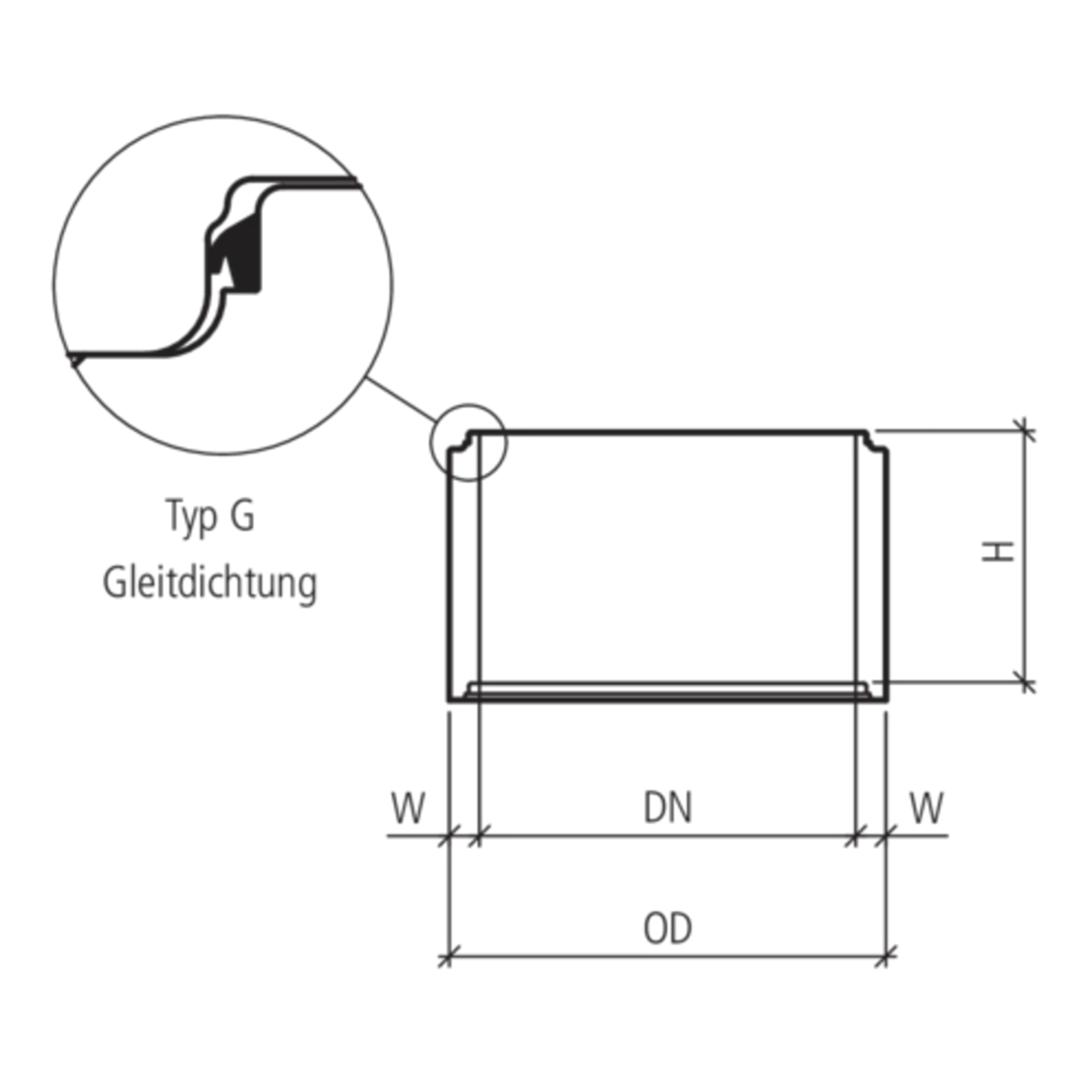

friwa®-tub Schachtringe

Produkt: C9010
inkl. Ankerhülsen, exkl. Keilgleitdichtungen, gegossen
Mit friwa®-tub Schachtringen gelingt der Aufbau von Abwasserschächten einwandfrei. Die äusserst robusten Betonelemente bestechen durch ihre Langlebigkeit und Wirtschaftlichkeit.

friwa®-tub Schachtringe kommen im Schachtbau für Abwasser-Projekte zum Einsatz. Sie werden beim Aufbau des Schachts aufeinandergestapelt, bis dieser die gewünschte Höhe erreicht. Friwa®-tub Schachtringe passen genau auf unsere friwa®-pump Pumpenschächte, die als Unterteile von Anlagen für die Abwasser-Stapelung und Abwasser-Förderung in höher gelegene Kanalisationen dienen. Über den Schachtringen schliessen friwa®-tub Abdeckplatten oder friwa®-tub Konen den Abwasserschacht ab.

Beton sorgt für Beständigkeit

Die friwa®-tub Schachtringe überzeugen mit absoluter Dichtigkeit und weisen weitere Vorzüge auf. Wie alle aus Beton gefertigten Schachtbauteile sind sie:

  • wirtschaftlich
  • langlebig
  • tragfähig
  • abriebfest
  • beständig gegen Korrosion und hohe Temperaturen
  • wiederverwertbar

Beim Versetzen von Schachtbauteilen sind die geltenden Vorschriften und Normen von Behörden strikte einzuhalten. Nur so ist eine lange Lebensdauer des Abwasserschachts garantiert.

Durchmesser von bis zu 3000 mm

Unsere friwa®-tub Schachtringe sind in den verschiedensten Grössen erhältlich. Der Durchmesser des Abwasserschachts, den Sie mit diesen Betonelementen erstellen, kann bis zu 3000 mm betragen. Bis zu einem Durchmesser von 1000 mm weisen sie keine Bewehrung auf, breitere Modelle sind bewehrt. Die Schachtringe stehen bei uns im Lager auch in unterschiedlichen Höhen bereit – von 250 mm bis zu 1500 mm. Wir versehen unsere friwa®-tub Schachtringe werkseitig mit Ankerhülsen. Die zum Produkt passenden friwa®-tub Keilgleitdichtungen sind separat erhältlich. Lassen Sie sich von unseren Experten beraten. Weiterführende Informationen zu unseren Abwassertechnik-Produkten sind auch den Technischen Dokumentation zu entnehmen.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Gruppe
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm)
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm)
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm)
RL (to)
Sprossen
t1 (mm)
V
W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 106779
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 800 OD 1040 mm H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 106779
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 800
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 250
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1040
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 112091
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 800 OD 1040 mm H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 112091
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 800
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1040
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 120916
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 800 OD 1040 mm H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 120916
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 800
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 750
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1040
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 123877
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 800 OD 1040 mm H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 123877
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 800
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 1000
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1040
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 115495
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 800 OD 1040 mm H 1450 mm W 120 mm
Verfügbarkeit
Artikelnummer 115495
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 800
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 1450
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1040
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 119894
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 1000 OD 1240 mm H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 119894
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1000
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 250
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 106007
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 1000 OD 1240 mm H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 106007
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1000
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 135358
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 1000 OD 1240 mm H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 135358
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1000
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 750
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 134395
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 1000 OD 1240 mm H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 134395
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1000
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 1000
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 122639
friwa-tub Schachtring
unbewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 60
DN 1000 OD 1240 mm H 1470 mm W 120 mm
Verfügbarkeit
Artikelnummer 122639
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1000
DN1 (mm)
DN2 (mm)
EGW
F
FK 60
H (mm) 1470
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 134119
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1250 OD 1490 mm H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 134119
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1250
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 250
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1490
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 133147
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1250 OD 1490 mm H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 133147
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1250
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1490
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 126755
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1250 OD 1490 mm H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 126755
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1250
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 750
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1490
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 118821
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1250 OD 1490 mm H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 118821
Preis
Gruppe CK
LE-Norm SN EN 1917
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1250
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 1000
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1490
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 123028
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1250 OD 1490 mm H 1470 mm W 120 mm
Verfügbarkeit
Artikelnummer 123028
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1250
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 1470
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1490
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 123926
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1500 OD 1740 mm H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 123926
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1500
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 250
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 127669
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1500 OD 1740 mm H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 127669
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1500
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 112449
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1500 OD 1740 mm H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 112449
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1500
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 750
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 138682
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1500 OD 1740 mm H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 138682
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1500
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 1000
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 116521
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 30
DN 1500 OD 1740 mm H 1470 mm W 120 mm
Verfügbarkeit
Artikelnummer 116521
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1500
DN1 (mm)
DN2 (mm)
EGW
F
FK 30
H (mm) 1470
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 139829
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 1750 OD 1990 mm H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 139829
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1750
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 250
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1990
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 104306
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 1750 OD 1990 mm H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 104306
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1750
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1990
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 101575
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 1750 OD 1990 mm H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 101575
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1750
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 750
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1990
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 138550
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 1750 OD 1990 mm H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 138550
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1750
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 1000
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1990
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 110049
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 1750 OD 1990 mm H 1500 mm W 120 mm
Verfügbarkeit
Artikelnummer 110049
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 1750
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 1500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 1990
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 136227
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 2000 OD 2240 mm H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 136227
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 250
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 117798
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 2000 OD 2240 mm H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 117798
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 111841
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 2000 OD 2240 mm H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 111841
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 750
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 125024
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 2000 OD 2240 mm H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 125024
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 1000
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 137590
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 20
DN 2000 OD 2240 mm H 1500 mm W 120 mm
Verfügbarkeit
Artikelnummer 137590
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2000
DN1 (mm)
DN2 (mm)
EGW
F
FK 20
H (mm) 1500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2240
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 116014
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 10
DN 2500 OD 2740 mm H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 116014
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 250
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 126236
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 10
DN 2500 OD 2740 mm H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 126236
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 115047
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 10
DN 2500 OD 2740 mm H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 115047
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 750
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 107503
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 10
DN 2500 OD 2740 mm H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 107503
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 2500
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 1000
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 2740
RL (to)
Sprossen
t1 (mm)
V
W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 127357
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 10
DN 3000 OD 3280 mm H 500 mm W 140 mm
Verfügbarkeit
Artikelnummer 127357
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 3000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 500
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 3280
RL (to)
Sprossen
t1 (mm)
V
W (mm) 140
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 117107
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 10
DN 3000 OD 3280 mm H 750 mm W 140 mm
Verfügbarkeit
Artikelnummer 117107
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 3000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 750
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 3280
RL (to)
Sprossen
t1 (mm)
V
W (mm) 140
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
Artikelnummer 116117
friwa-tub Schachtring
bewehrt inkl. Ankerhülsen
exkl. Keilgleitdichtung FK 10
DN 3000 OD 3280 mm H 1000 mm W 140 mm
Verfügbarkeit
Artikelnummer 116117
Preis
Gruppe CK
LE-Norm
B (mm)
BK
D (mm)
d1 (mm)
d2 (mm)
DN (mm) 3000
DN1 (mm)
DN2 (mm)
EGW
F
FK
H (mm) 1000
h1 (mm)
h2 (mm)
h3 (mm)
L (mm)
MW
NG (l/s)
NW (mm)
NW1
NW2
OD (mm) 3280
RL (to)
Sprossen
t1 (mm)
V
W (mm) 140
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-tub
HW 22
