EXACTA® Winkelplatten glatt

Produkt: M8001

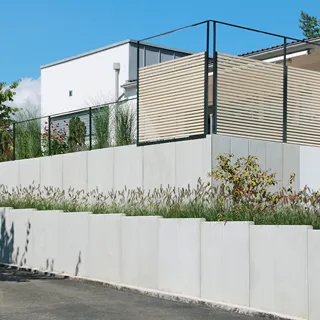

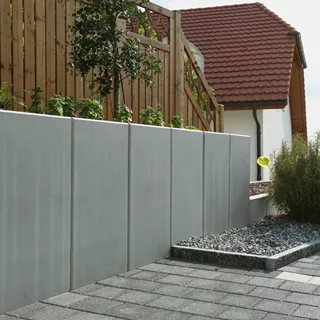

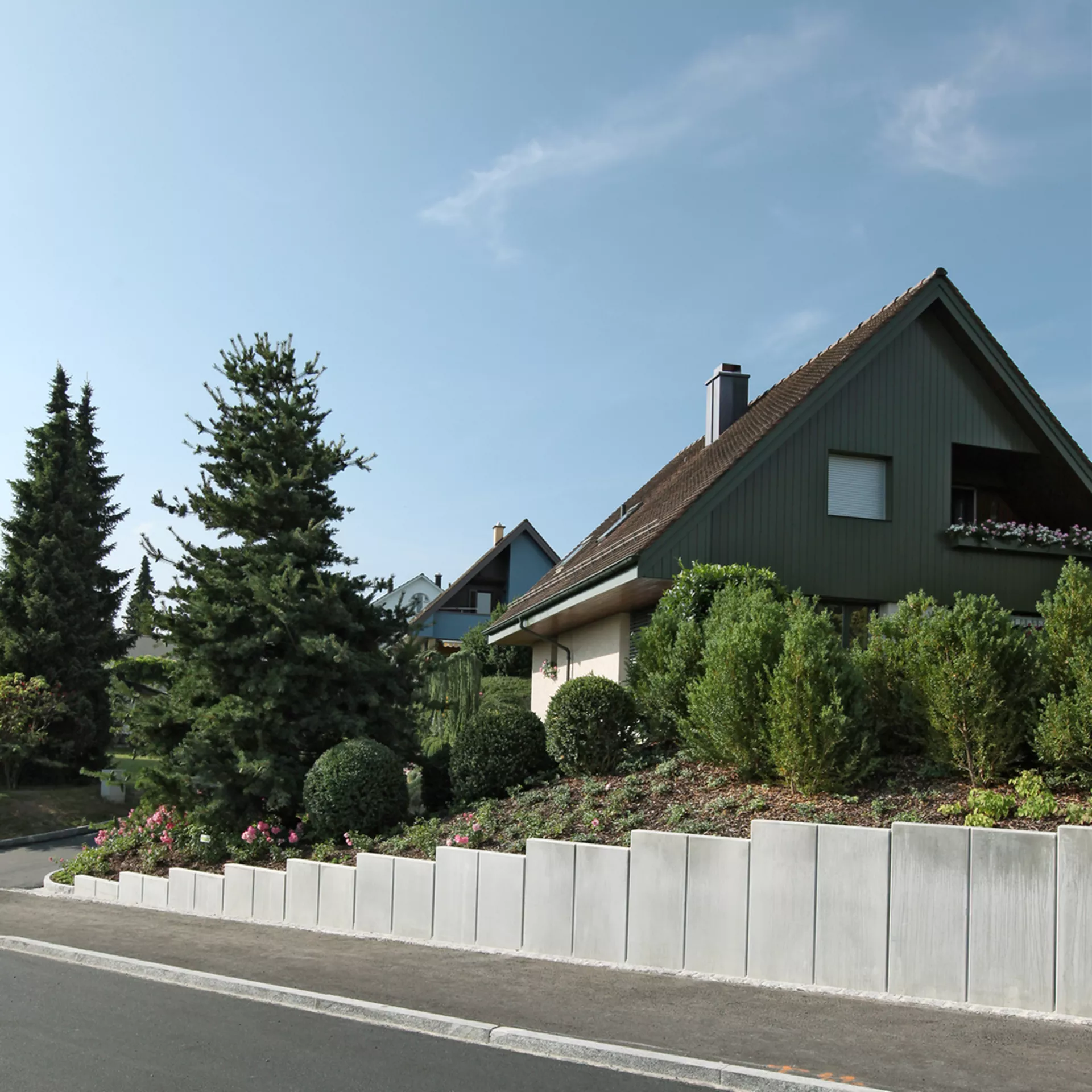

EXACTA® Winkelplatten sind effiziente Betonelemente, um Böschungen senkrecht abzufangen und Stützmauern zu erstellen. Sie eignen sich ebenfalls bestens für den Strassenbereich.

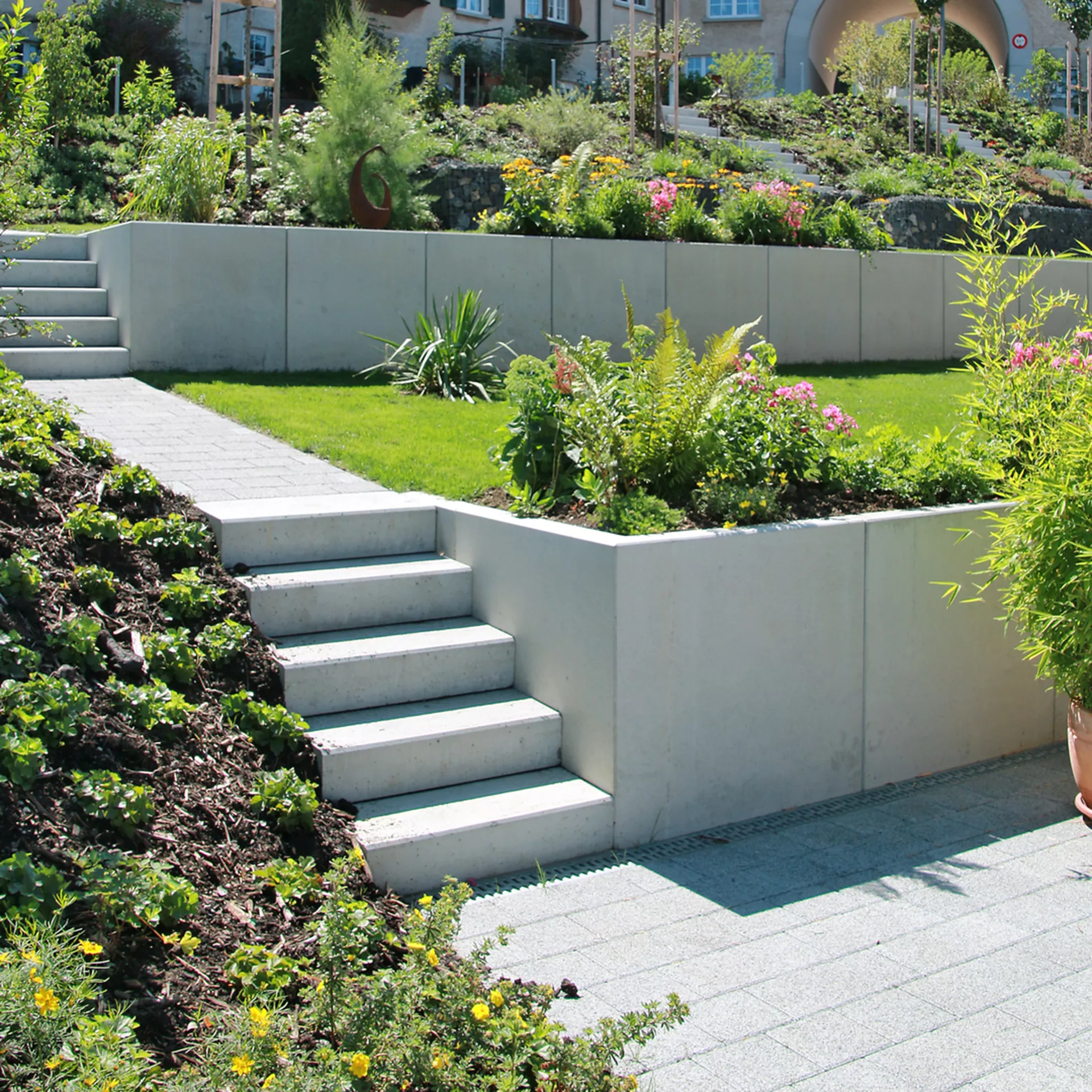

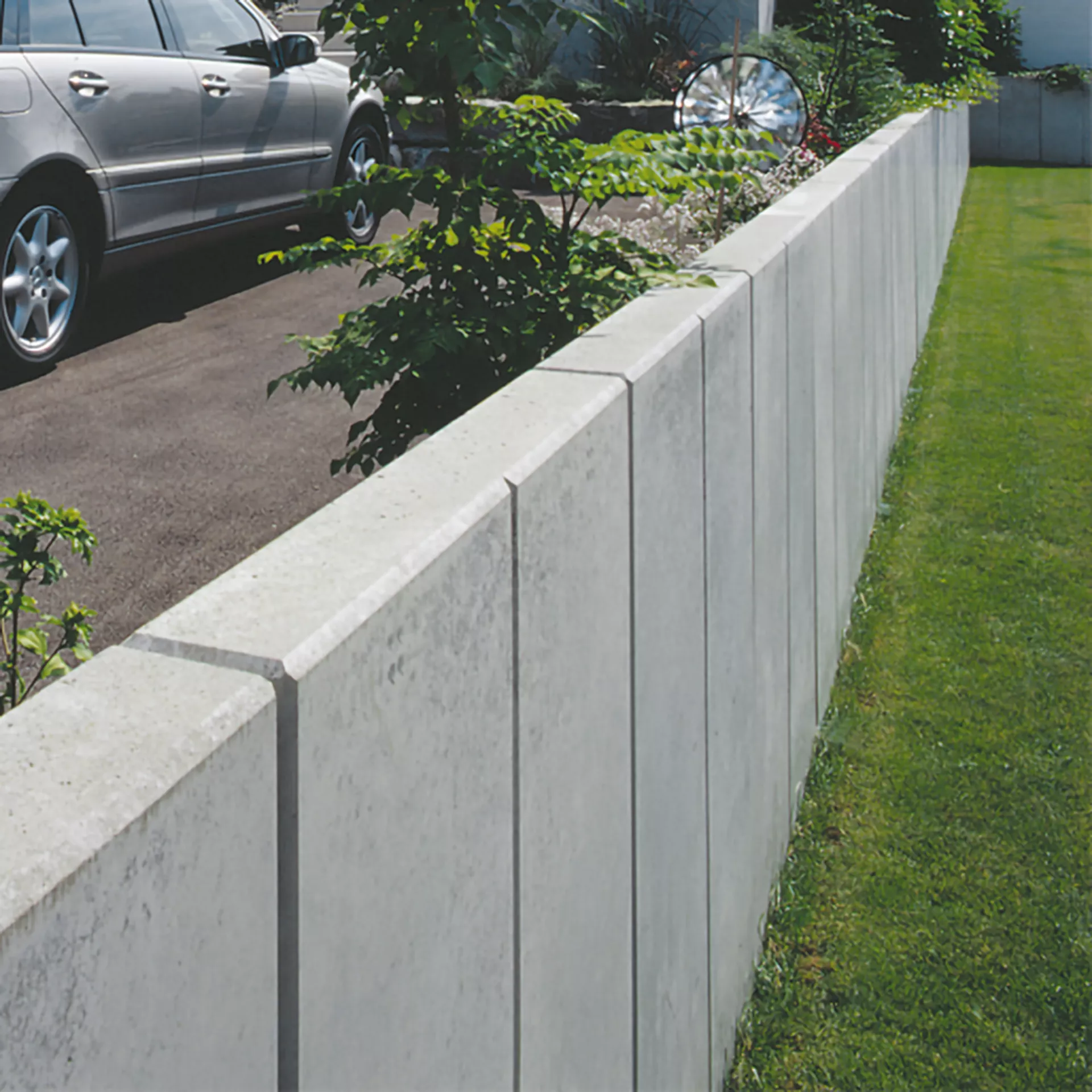

Die Einsatzgebiete von EXACTA® Winkelplatten sind vielfältig. Abgrenzungen in Gartenanlagen und städtischen Umgebungen lassen sich mit den Betonelementen attraktiv gestalten. Die bis zu 2,05 Meter hohen Elemente sind bewehrt und deshalb gut einsetzbar, wenn es um die Erstellung von Hangsicherungen und Abtreppungen geht. Für das Abfangen von Geländesprüngen, insbesondere wenn Hanglasten oder Verkehrslasten von Parkplätzen oder Zufahrten wirken, sind unsere Winkelplatten die richtige Wahl.

Belastbare Mauerscheiben

Wo EXACTA® Winkelplatten, auch Mauerscheiben genannt, zur Anwendung kommen können, hängt von der Art und Höhe der Belastung ab. Baugrund- und Grundwasserbedingungen müssen für die Einbausituation zwingend berücksichtigt werden. Unsere Technische Wegleitung Betonhangsicherungen informiert umfassend darüber, was bei der Versetzung der Mauerscheiben beachtet werden muss. Dank der integrierten Versetzschlaufen sind EXACTA® Winkelplatten einfach zu versetzen.

Harmonische Gesamtwerke

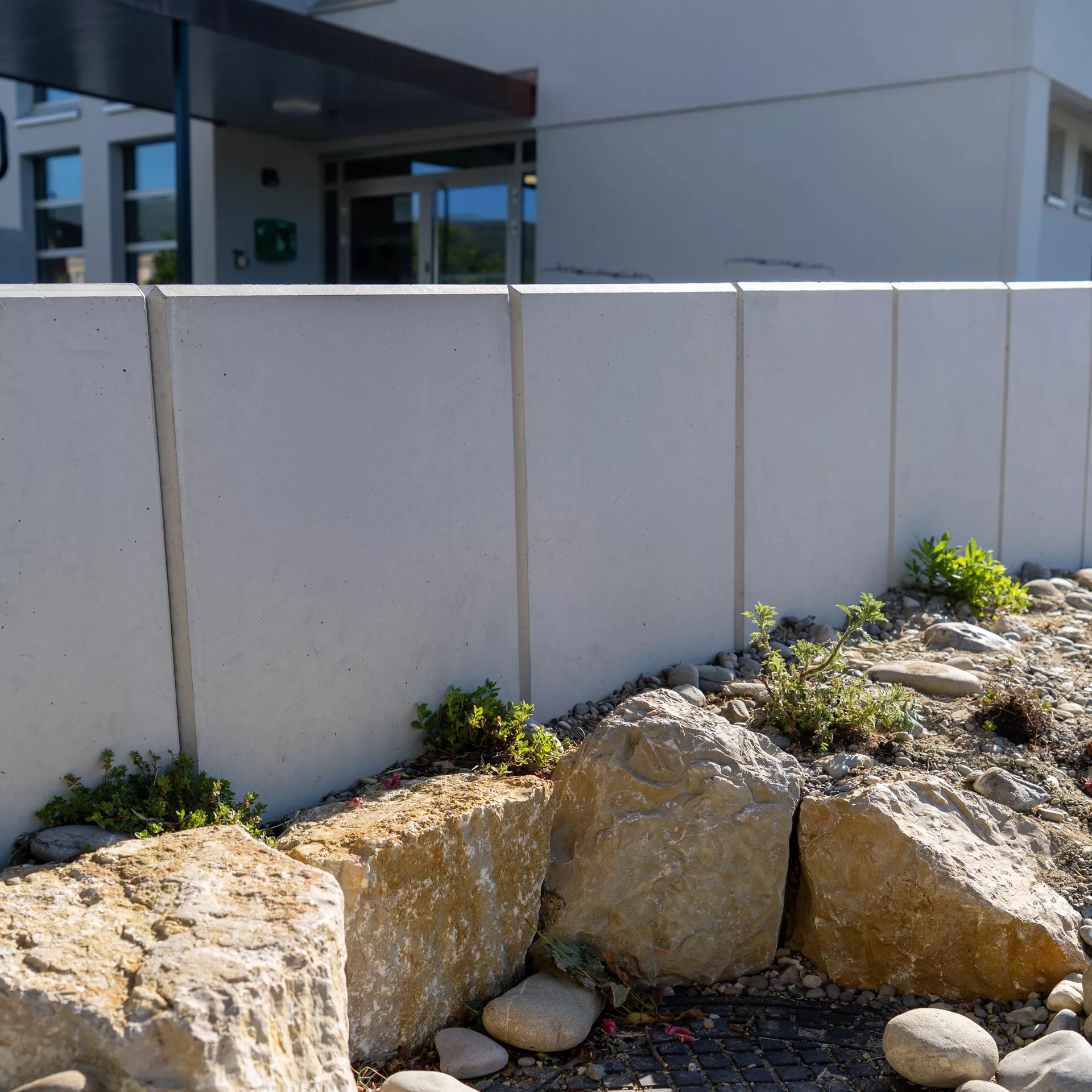

Ergänzend zu den EXACTA® Winkelplatten umfasst unser Lieferprogramm die dazu passenden EXACTA® Winkelplatten Eckstücke. So sind abgewinkelte Stützmauern und Abgrenzungen möglich. Diese erstrahlen dank der glatten Oberfläche und dem neutralen Grau der EXACTA® Winkelplatten in zeitlos schöner Optik. Durch die Scheinfugen (Raster von 0,5 Meter) entsteht auch bei der Verwendung von verschiedenen Elementlängen immer ein sehr harmonisches Erscheinungsbild.
Swissness
Swissness

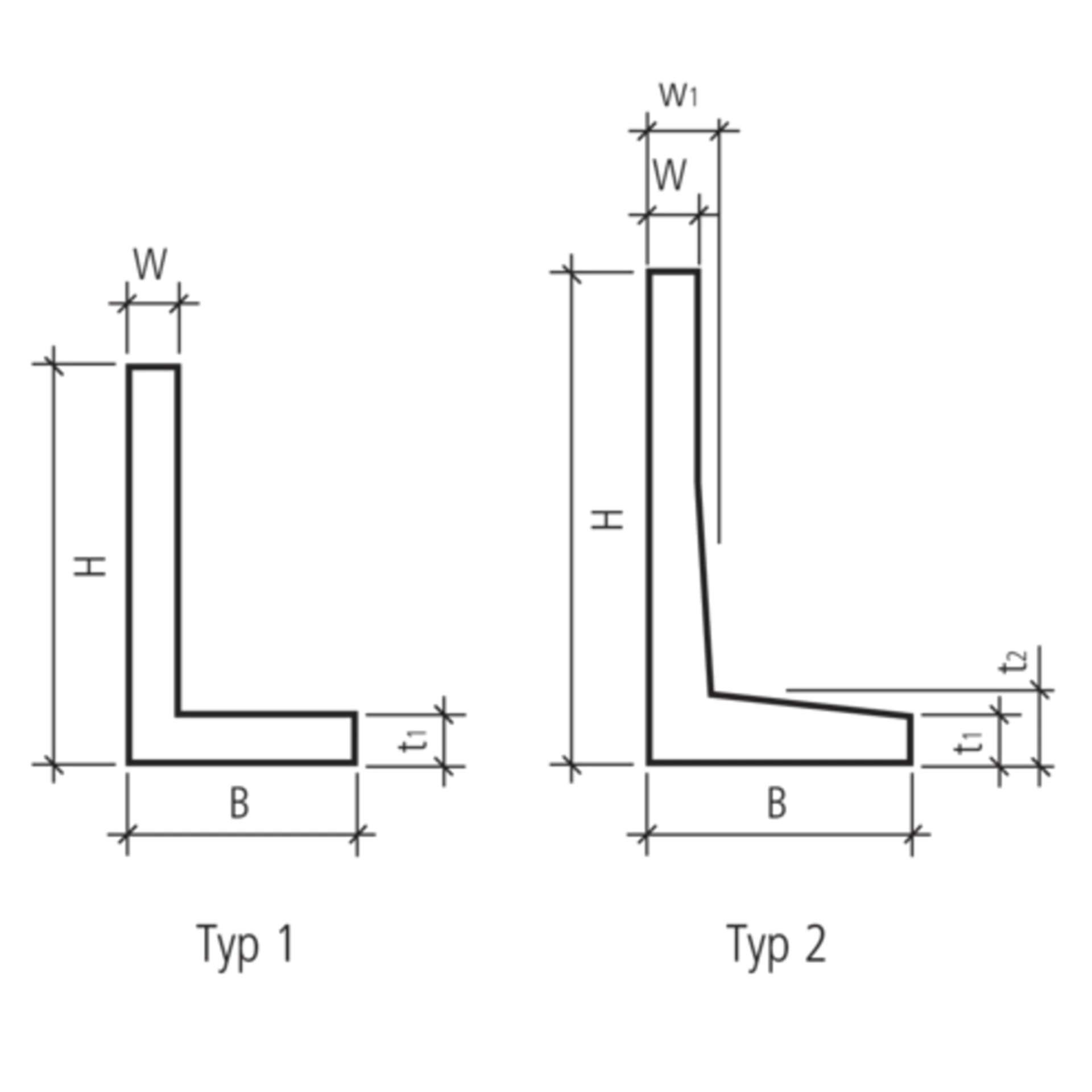

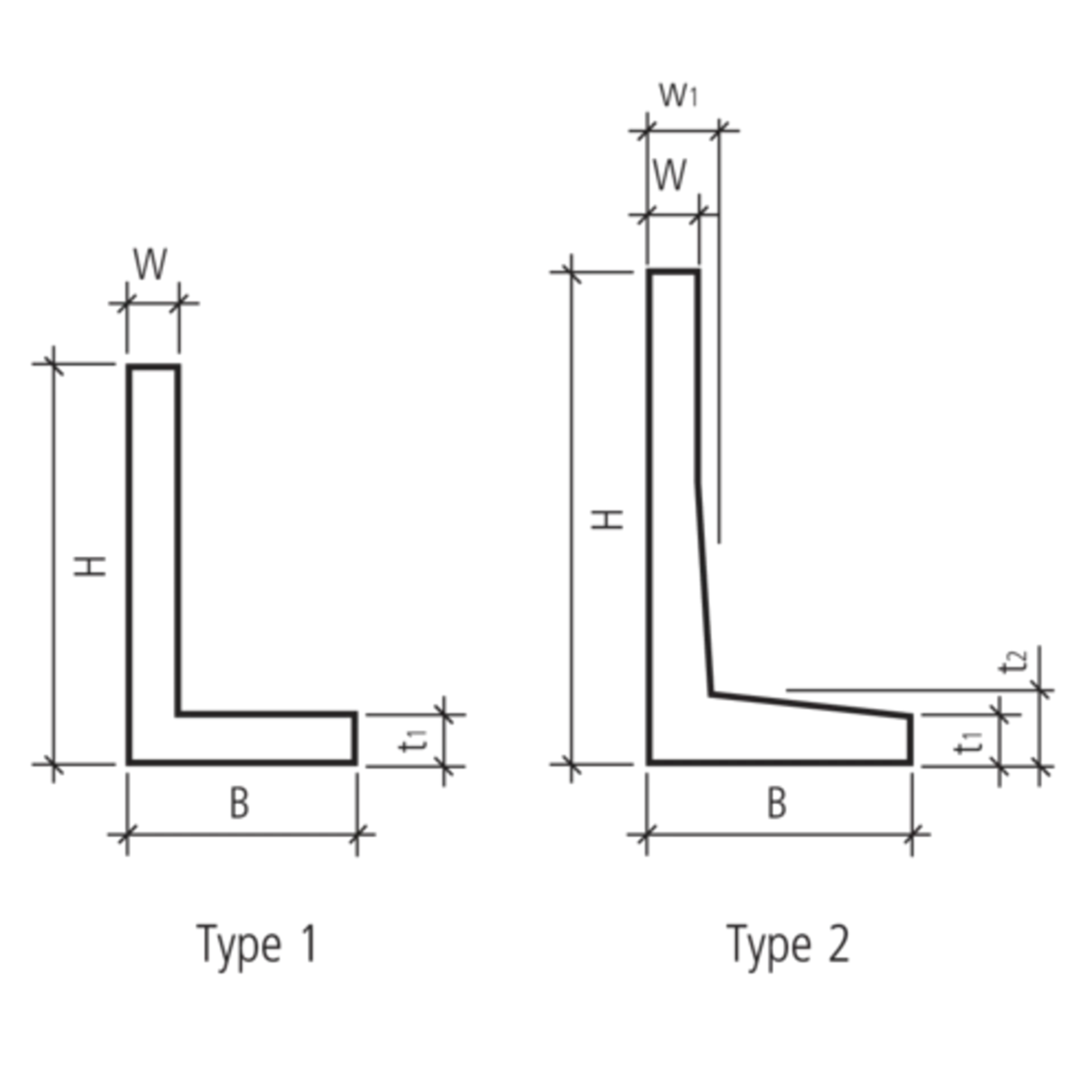

Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Gruppe
LE-Norm
alpha
Breite B (cm)
BV
Innendurchmesser D (cm)
Höhe H (cm)
Höhe h1 (cm)
Höhe h3 (cm)
Länge L (cm)
L var. (mm)
Länge l1 (cm)
Radius R (cm)
Bodenstärke t1 (cm)
Bodenstärke t2 (cm)
W (mm)
Wandstärke w1 (cm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 111957
EXACTA Winkelplatte Typ 1
grau glatt gefast bewehrt
L 49 cm B 30 cm H 55 cm W 12 cm
Verfügbarkeit
Artikelnummer 111957
Preis
Gruppe MM
LE-Norm
alpha
Breite B (cm) 30
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 55
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 49
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm) 0
W (mm) 120
Wandstärke w1 (cm) 0
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 121245
EXACTA Winkelplatte Typ 1
grau glatt gefast bewehrt
L 99 cm B 30 cm H 55 cm W 12 cm
Verfügbarkeit
Artikelnummer 121245
Preis
Gruppe MM
LE-Norm
alpha
Breite B (cm) 30
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 55
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 99
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm) 0
W (mm) 120
Wandstärke w1 (cm) 0
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 105003
EXACTA Winkelplatte Typ 1
grau glatt gefast bewehrt
L 49 cm B 45 cm H 80 cm W 12 cm
Verfügbarkeit
Artikelnummer 105003
Preis
Gruppe MM
LE-Norm
alpha
Breite B (cm) 45
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 80
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 49
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm) 0
W (mm) 120
Wandstärke w1 (cm) 0
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 132685
EXACTA Winkelplatte Typ 1
grau glatt gefast bewehrt
L 99 cm B 45 cm H 80 cm W 12 cm
Verfügbarkeit
Artikelnummer 132685
Preis
Gruppe MM
LE-Norm
alpha
Breite B (cm) 45
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 80
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 99
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm) 0
W (mm) 120
Wandstärke w1 (cm) 0
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 104245
EXACTA Winkelplatte Typ 1
grau glatt gefast bewehrt
L 49 cm B 60 cm H 105 cm W 12 cm
Verfügbarkeit
Artikelnummer 104245
Preis
Gruppe MM
LE-Norm EN 15258
alpha
Breite B (cm) 60
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 105
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 49
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm) 0
W (mm) 120
Wandstärke w1 (cm) 0
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 113314
EXACTA Winkelplatte Typ 1
grau glatt gefast bewehrt
L 99 cm B 60 cm H 105 cm W 12 cm
Verfügbarkeit
Artikelnummer 113314
Preis
Gruppe MM
LE-Norm EN 15258
alpha
Breite B (cm) 60
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 105
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 99
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm) 0
W (mm) 120
Wandstärke w1 (cm) 0
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 131217
EXACTA Winkelplatte Typ 2
grau glatt gefast bewehrt
L 49 cm B 70 cm H 130 cm W 12 cm
Verfügbarkeit
Artikelnummer 131217
Preis
Gruppe MM
LE-Norm EN 15258
alpha
Breite B (cm) 70
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 130
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 49
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 14.3
Bodenstärke t2 (cm) 17
W (mm) 120
Wandstärke w1 (cm) 17
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 114939
EXACTA Winkelplatte Typ 2
grau glatt gefast bewehrt
L 99 cm B 70 cm H 130 cm W 12 cm
Verfügbarkeit
Artikelnummer 114939
Preis
Gruppe MM
LE-Norm EN 15258
alpha
Breite B (cm) 70
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 130
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 99
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 14.3
Bodenstärke t2 (cm) 17
W (mm) 120
Wandstärke w1 (cm) 17
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 104914
EXACTA Winkelplatte Typ 2
grau glatt gefast bewehrt
L 49 cm B 85 cm H 155 cm W 12 cm
Verfügbarkeit
Artikelnummer 104914
Preis
Gruppe MM
LE-Norm EN 15258
alpha
Breite B (cm) 85
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 155
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 49
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 13.5
Bodenstärke t2 (cm) 17
W (mm) 120
Wandstärke w1 (cm) 17
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 120312
EXACTA Winkelplatte Typ 2
grau glatt gefast bewehrt
L 99 cm B 85 cm H 155 cm W 12 cm
Verfügbarkeit
Artikelnummer 120312
Preis
Gruppe MM
LE-Norm EN 15258
alpha
Breite B (cm) 85
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 155
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 99
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 13.5
Bodenstärke t2 (cm) 17
W (mm) 120
Wandstärke w1 (cm) 17
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 102972
EXACTA Winkelplatte Typ 2
grau glatt gefast bewehrt
L 49 cm B 100 cm H 180 cm W 12 cm
Verfügbarkeit
Artikelnummer 102972
Preis
Gruppe MM
LE-Norm EN 15258
alpha
Breite B (cm) 100
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 180
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 49
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 14.8
Bodenstärke t2 (cm) 22
W (mm) 120
Wandstärke w1 (cm) 22
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 132870
EXACTA Winkelplatte Typ 2
grau glatt gefast bewehrt
L 99 cm B 100 cm H 180 cm W 12 cm
Verfügbarkeit
Artikelnummer 132870
Preis
Gruppe MM
LE-Norm EN 15258
alpha
Breite B (cm) 100
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 180
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 99
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 14.8
Bodenstärke t2 (cm) 22
W (mm) 120
Wandstärke w1 (cm) 22
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 139045
EXACTA Winkelplatte Typ 2
grau glatt gefast bewehrt
L 49 cm B 115 cm H 205 cm W 12 cm
Verfügbarkeit
Artikelnummer 139045
Preis
Gruppe MM
LE-Norm SN EN 15258
alpha
Breite B (cm) 115
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 205
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 49
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 14
Bodenstärke t2 (cm) 22
W (mm) 120
Wandstärke w1 (cm) 22
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 71
Artikelnummer 103720
EXACTA Winkelplatte Typ 2
grau glatt gefast bewehrt
L 99 cm B 115 cm H 205 cm W 12 cm
Verfügbarkeit
Artikelnummer 103720
Preis
Gruppe MM
LE-Norm SN EN 15258
alpha
Breite B (cm) 115
BV
Innendurchmesser D (cm) 0
Höhe H (cm) 205
Höhe h1 (cm) 0
Höhe h3 (cm) 0
Länge L (cm) 99
L var. (mm)
Länge l1 (cm) 0
Radius R (cm) 0
Bodenstärke t1 (cm) 14
Bodenstärke t2 (cm) 22
W (mm) 120
Wandstärke w1 (cm) 22
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 71
