CENTUB<sup>®</sup> Fussauflageringe
CENTUB<sup>®</sup> Fussauflageringe
  • CENTUB<sup>®</sup> Fussauflageringe
  • CENTUB<sup>®</sup> Fussauflageringe
2 Bilder

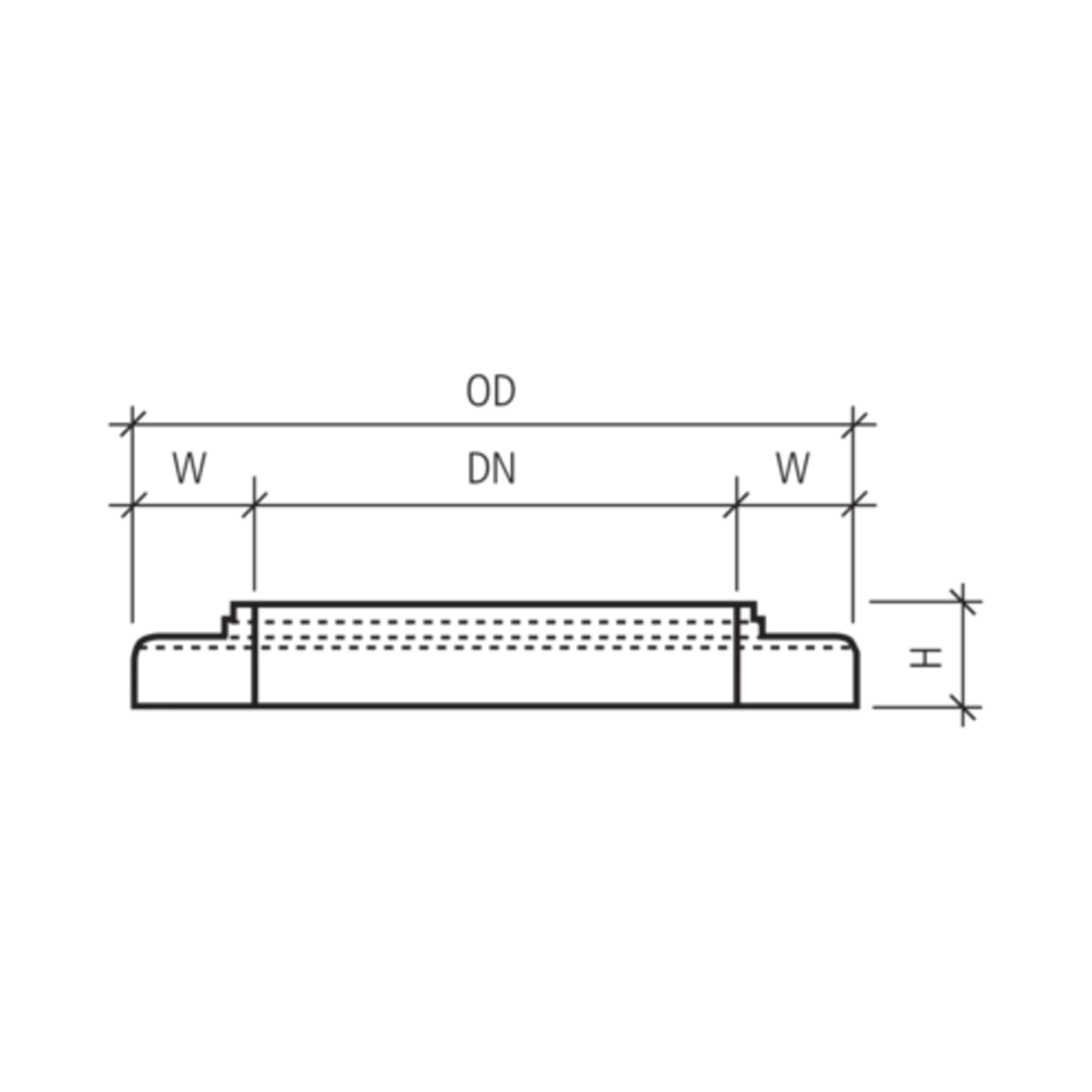

CENTUB® Fussauflageringe

Produkt: A0708
bewehrt, inkl. Kugelkopftraganker, exkl. Keilgleitdichtung
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Gruppe
LE-Norm
alpha
Anker
B (mm)
b1 (mm)
beta
BK
BV
D (mm)
d1 (mm)
DN (mm)
DN1 (mm)
FK
H (mm)
h1 (mm)
h3 (mm)
HN (mm)
J
L (mm)
l1 (mm)
LN (mm)
LW (mm)
NW (mm)
NW1
NW2
NT (mm)
OD (mm)
ODm
R
Sprossen
T
t1 (mm)
ta (mm)
tk (mm)
W (mm)
WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 136604
CENTUB Fussauflagering bewehrt
exkl. Keilgleitdichtung
inkl. Kugelkopftraganker
DN 1000 H 215 mm W 245 mm
Verfügbarkeit
Artikelnummer 136604
Preis
Gruppe AH
LE-Norm
alpha
Anker
B (mm)
b1 (mm)
beta
BK
BV
D (mm)
d1 (mm)
DN (mm) 1000
DN1 (mm)
FK
H (mm) 215
h1 (mm)
h3 (mm)
HN (mm)
J
L (mm)
l1 (mm)
LN (mm)
LW (mm)
NW (mm)
NW1
NW2
NT (mm)
OD (mm) 1490
ODm
R
Sprossen
T
t1 (mm)
ta (mm)
tk (mm)
W (mm) 245
WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 110744
CENTUB Fussauflagering bewehrt
exkl. Keilgleitdichtung inkl. Kugelkopftraganker
L 1400 m B 1400 mm
WN/LN 900/1100 H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 110744
Preis
Gruppe AH
LE-Norm
alpha
Anker
B (mm) 1400
b1 (mm)
beta
BK
BV
D (mm)
d1 (mm)
DN (mm)
DN1 (mm)
FK
H (mm) 250
h1 (mm)
h3 (mm)
HN (mm)
J
L (mm) 1400
l1 (mm)
LN (mm) 1100
LW (mm)
NW (mm)
NW1
NW2
NT (mm)
OD (mm)
ODm
R
Sprossen
T
t1 (mm)
ta (mm)
tk (mm)
W (mm) 120
WN (mm) 900
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 139321
CENTUB Fussauflagering bewehrt
exkl. Keilgleitdichtung inkl. Kugelkopftraganker
L 1600 m B 1400 mm
WN/LN 900/1100 H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 139321
Preis
Gruppe AH
LE-Norm
alpha
Anker
B (mm) 1400
b1 (mm)
beta
BK
BV
D (mm)
d1 (mm)
DN (mm)
DN1 (mm)
FK
H (mm) 250
h1 (mm)
h3 (mm)
HN (mm)
J
L (mm) 1600
l1 (mm)
LN (mm) 1100
LW (mm)
NW (mm)
NW1
NW2
NT (mm)
OD (mm)
ODm
R
Sprossen
T
t1 (mm)
ta (mm)
tk (mm)
W (mm) 120
WN (mm) 900
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Anwendungsbereich
  • Für den Übergang von Ortsbetonschachtbauwerken auf CENTUB® Schachtringe.
Lieferumfang
  • Inkl. Kugelkopftraganker LK 1.3.
Versetz- und Verlegehinweise
  • Die Fussauflageringe können mit einem 2-Komponentenepoxidharzkleber kraftschlüssig auf die Oberseite des Schachtunterteils montiert werden.
  • Keilgleitdichtungen Prod.-Nr. A0709 und Gleitmittel Prod.-Nr. A0901 erforderlich.
