CENTUB<sup>®</sup> Spezialschachtunterteile
CENTUB<sup>®</sup> Spezialschachtunterteile
  • CENTUB<sup>®</sup> Spezialschachtunterteile
  • CENTUB<sup>®</sup> Spezialschachtunterteile
2 Bilder

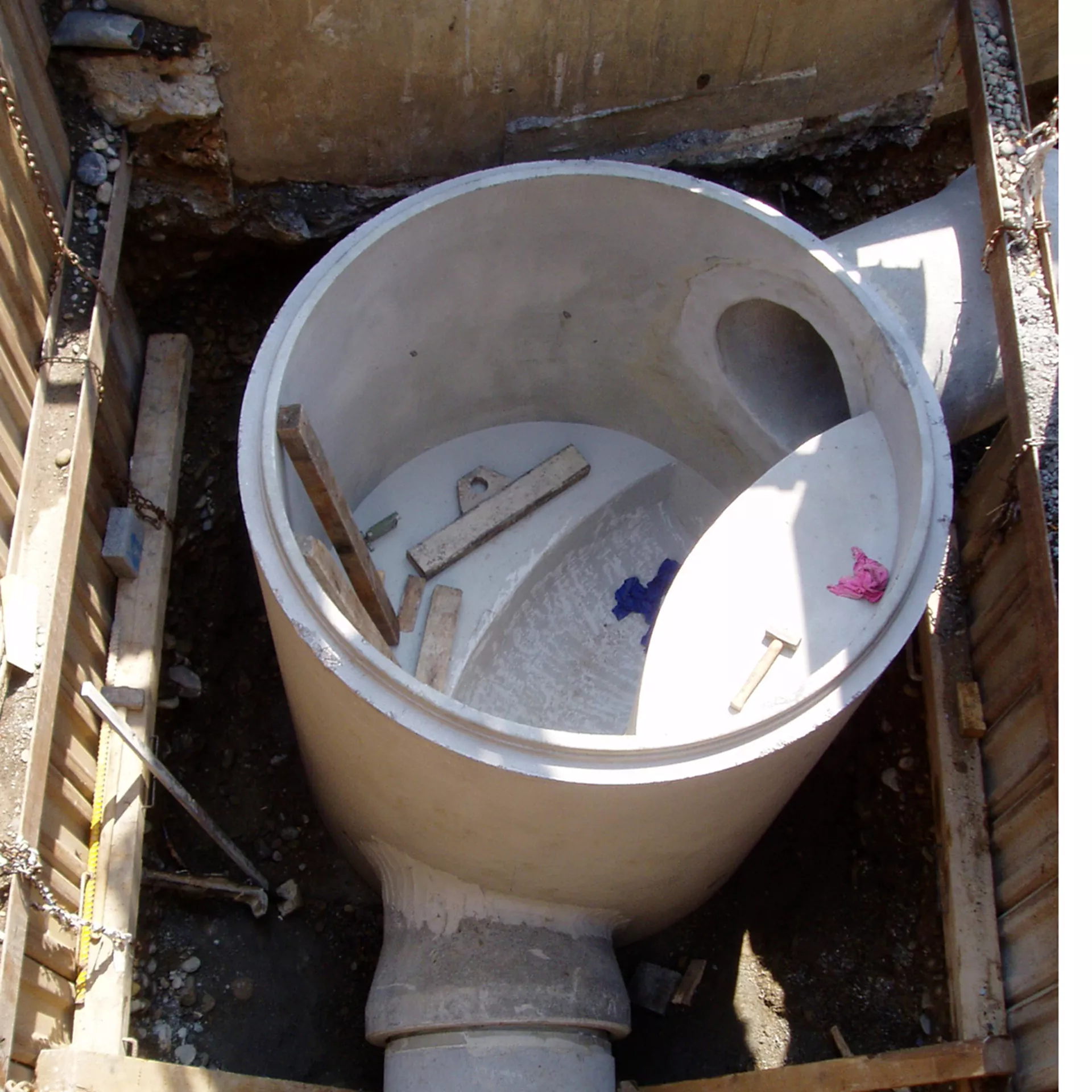

CENTUB® Spezialschachtunterteile

Produkt: A0603
inkl. Rinnenausbildung, exkl. Anschlussformstücke, inkl. Kugelkopftraganker
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 127662
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 1000 H 1650 mm h1 1350 mm W 120 mm
Verfügbarkeit
Artikelnummer 127662
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1000
Höhe H (mm) 1650
Höhe h1 (mm) 1350
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 1240
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 104891
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 1250 H 1650 mm h1 1350 mm W 120 mm
Verfügbarkeit
Artikelnummer 104891
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1250
Höhe H (mm) 1650
Höhe h1 (mm) 1350
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 1490
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 119704
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 1500 H 1650 mm h1 1350 mm W 120 mm
Verfügbarkeit
Artikelnummer 119704
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1500
Höhe H (mm) 1650
Höhe h1 (mm) 1350
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 1740
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 158697
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 1500 H 1820 mm h1 1520 mm W 120 mm
Verfügbarkeit
Artikelnummer 158697
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1500
Höhe H (mm) 1820
Höhe h1 (mm) 1520
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 1740
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 114211
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 1500 H 2270 mm h1 1970 mm W 120 mm
Verfügbarkeit
Artikelnummer 114211
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1500
Höhe H (mm) 2270
Höhe h1 (mm) 1970
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 1740
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 126170
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 2000 H 1650 mm h1 1350 mm W 120 mm
Verfügbarkeit
Artikelnummer 126170
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 2000
Höhe H (mm) 1650
Höhe h1 (mm) 1350
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 2240
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 102634
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 2000 H 1820 mm h1 1520 mm W 120 mm
Verfügbarkeit
Artikelnummer 102634
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 2000
Höhe H (mm) 1820
Höhe h1 (mm) 1520
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 2240
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 136661
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 2000 H 2310 mm h1 2010 mm W 120 mm
Verfügbarkeit
Artikelnummer 136661
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 2000
Höhe H (mm) 2310
Höhe h1 (mm) 2010
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 2240
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 125478
CENTUB Spezialschachtunterteil
exkl. Anschlussformstücke
DN 2000 H 2560 mm h1 2260 mm W 120 mm
Verfügbarkeit
Artikelnummer 125478
Preis
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 2000
Höhe H (mm) 2560
Höhe h1 (mm) 2260
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm) 2240
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 300
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Hinweis
  • Andere Bauhöhen und Nennweiten oder Ausführung mit Doppelrohrleitungen auf Anfrage.
Lieferumfang
  • Grundelement, exkl. Einbau von Muffen, Schachtfutter oder Schachtstutzen, Keilgleitdichtung und Gleitmittel.
  • Inkl. Kugelkopftraganker und Gerinneeinbau.
  • Ab Durchlauf DN 600 Trittnischen im Preis inbegriffen. Lage der Trittnische nach Angaben des Bestellers.
Downloads
A0000 Versetzhinweise für Abwasserleitungssysteme »
Links
Leistungserklärung »
