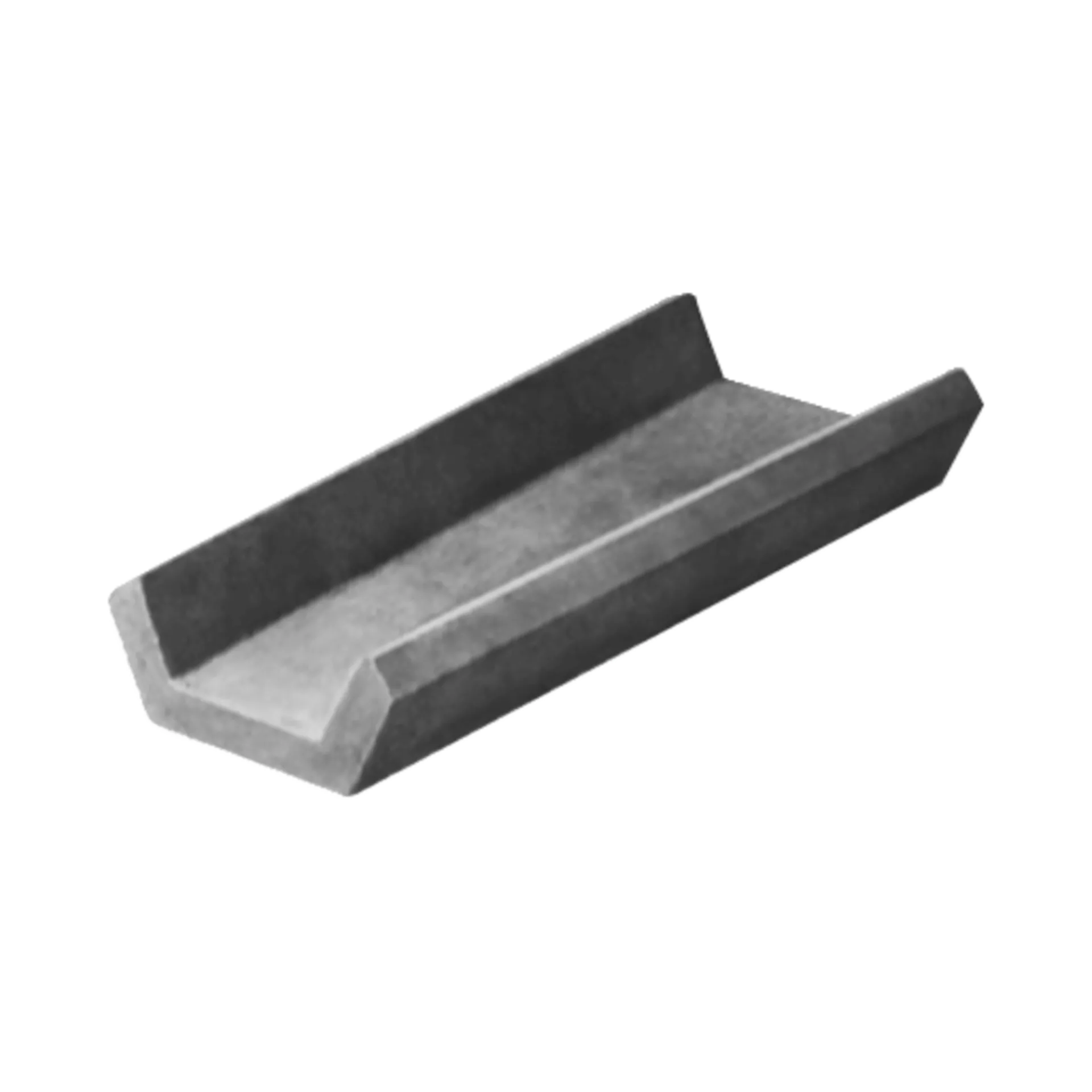

Wildbachschalen leicht bewehrt
Wildbachschalen leicht bewehrt
Wildbachschalen leicht bewehrt
  • Wildbachschalen leicht bewehrt
  • Wildbachschalen leicht bewehrt
  • Wildbachschalen leicht bewehrt
3 Bilder

Wildbachschalen leicht bewehrt

Produkt: E0101
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm)
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm)
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 107586
Wildbachschale bewehrt
Sohlenbreite 20-28 cm
L 100 cm B 38-46 cm H 15 cm
Verfügbarkeit
Artikelnummer 107586
Preis
Per Stk
Gruppe EH
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1000
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm) 300
Breite b3 (mm) 380
Höhe H (mm) 150
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 50
Wandstärke W (mm) 50
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 76
Artikelnummer 124980
Wildbachschale bewehrt
Sohlenbreite 30-38 cm
L 100 cm B 54-63 cm H 21 cm
Verfügbarkeit
Artikelnummer 124980
Preis
Per Stk
Gruppe EH
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1000
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm) 450
Breite b3 (mm) 530
Höhe H (mm) 210
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 60
Wandstärke W (mm) 60
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 76
Artikelnummer 102080
Wildbachschale bewehrt
Sohlenbreite 40-48 cm
L 100 cm B 70-78 cm H 27 cm
Verfügbarkeit
Artikelnummer 102080
Preis
Per Stk
Gruppe EH
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm) 1000
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm) 600
Breite b3 (mm) 680
Höhe H (mm) 270
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm) 70
Wandstärke W (mm) 70
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 76
Artikelnummer 138692
Wildbachschale Halteklammer
für Sohlenbreiten 20-28 cm
feuerverzinkt
Verfügbarkeit
Artikelnummer 138692
Preis
Per Stk
Gruppe EH
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm)
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm)
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 99
Artikelnummer 122827
Wildbachschale Halteklammer
für Sohlenbreiten 30-38 / 40-48 cm
feuerverzinkt
Verfügbarkeit
Artikelnummer 122827
Preis
Per Stk
Gruppe EH
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Länge L (mm)
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Höhe H (mm)
Höhe h3 (mm)
Höhe h1 (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 99
Versetz- und Verlegehinweise
  • Für den Einbau mit Gefälle < 15 % benötigt es eine Halteklammer pro Wildbachschale.
  • Für den Einbau mit Gefälle > 15 % benötigt es zwei Halteklammern pro Wildbachschale.
  • Das Minimalgefälle beträgt 8 %.
