BIRCOsir<sup>®</sup> Rinnen NW 320 AS
BIRCOsir<sup>®</sup> Rinnen NW 320 AS
  • BIRCOsir<sup>®</sup> Rinnen NW 320 AS
  • BIRCOsir<sup>®</sup> Rinnen NW 320 AS
2 Bilder

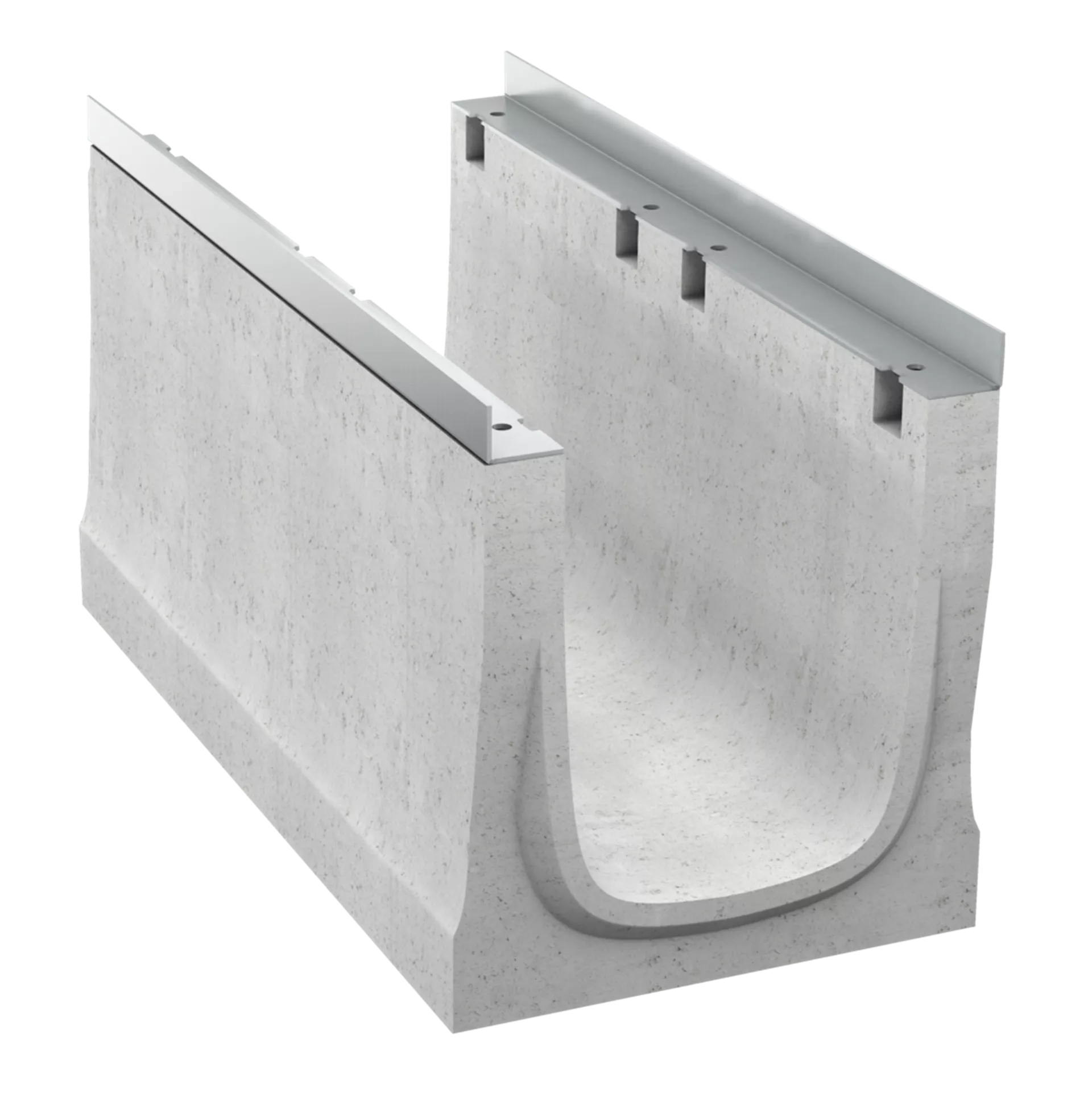

BIRCOsir® Rinnen NW 320 AS

Produkt: F0433
Die sichere Rinne für punktgenaue Entwässerung grosser Flächen. Extrem stabil und vielfältig.

Mit BIRCOsir® lassen sich unterschiedlichste Entwässerungskonzepte realisieren. Die große Auswahl an Abdeckungen eröffnen nahezu unbegrenzte Anwendungsmöglichkeiten.
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 156786
BIRCOsir Rinne NW 320
Typ 1 ohne Gefälle BK F 900
L 500 mm B 490 mm H 450 mm
Verfügbarkeit
Artikelnummer 156786
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 500
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 490
Breite b1 (mm) 450
Höhe H (mm) 450
Höhe h2 (mm)
Höhe h1 (mm) 315
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 90
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 138246
BIRCOsir Rinne NW 320
Typ 1 ohne Gefälle BK F 900
L 1000 mm B 490 mm H 450 mm
Verfügbarkeit
Artikelnummer 138246
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 490
Breite b1 (mm) 450
Höhe H (mm) 450
Höhe h2 (mm)
Höhe h1 (mm) 315
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 90
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 175159
BIRCOsir Rinne NW 320
Typ 2 ohne Gefälle BK F 900
L 500 mm B 490 mm H 550 mm
Verfügbarkeit
Artikelnummer 175159
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 500
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 490
Breite b1 (mm) 450
Höhe H (mm) 550
Höhe h2 (mm)
Höhe h1 (mm) 415
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 90
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 2
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 115958
BIRCOsir Rinne NW 320
Typ 2 ohne Gefälle BK F 900
L 1000 mm B 490 mm H 550 mm
Verfügbarkeit
Artikelnummer 115958
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 490
Breite b1 (mm) 450
Höhe H (mm) 550
Höhe h2 (mm)
Höhe h1 (mm) 415
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 90
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 2
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 188585
BIRCOsir Rinne NW 320
Typ 1.1 ohne Gefälle BK F 900
L 1000 mm B 490 mm H 450 mm
mit Auslauföffnung im Boden DN 200
Verfügbarkeit
Artikelnummer 188585
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 490
Breite b1 (mm) 450
Höhe H (mm) 450
Höhe h2 (mm)
Höhe h1 (mm) 315
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 90
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1.1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 167395
BIRCOsir Rinne NW 320
Typ 2.1 ohne Gefälle BK F 900
L 1000 mm B 490 mm H 550 mm
mit Auslauföffnung im Boden DN 200
Verfügbarkeit
Artikelnummer 167395
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 490
Breite b1 (mm) 450
Höhe H (mm) 550
Höhe h2 (mm)
Höhe h1 (mm) 415
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 90
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 2.1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 176230

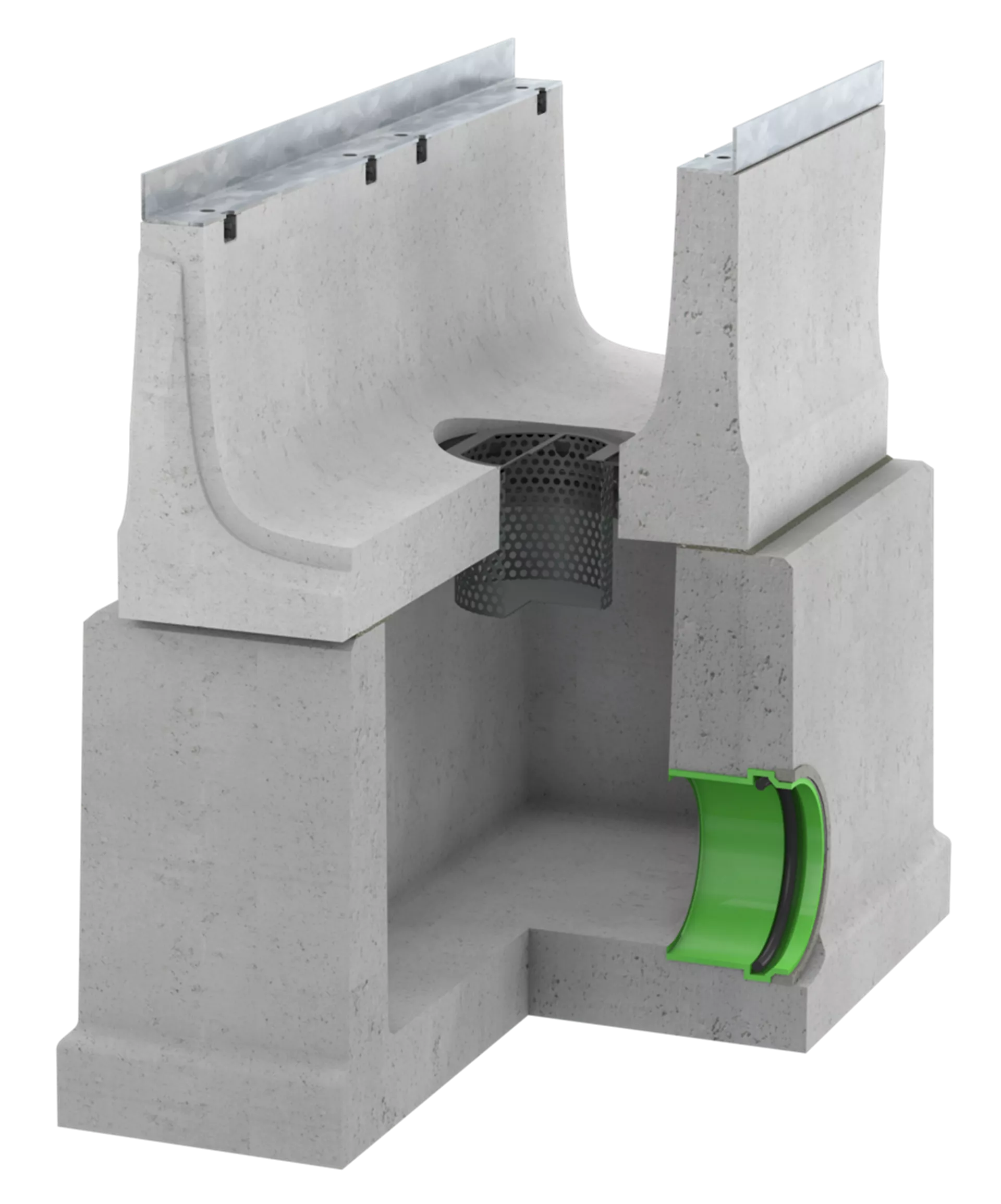

BIRCOsir Liniensinkkasten NW 320
2-teilig BK F 900 Ablauf DN 200
L 1045 mm B 640 mm H 1000 mm
für Bauhöhe 450 mm
Verfügbarkeit
Artikelnummer 176230
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1045
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 640
Breite b1 (mm)
Höhe H (mm) 1000
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 140631
BIRCOsir Liniensinkkasten NW 320
2-teilig BK F 900 Ablauf DN 200
L 1045 mm B 640 mm H 1100 mm
für Bauhöhe 550 mm
Verfügbarkeit
Artikelnummer 140631
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1045
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 640
Breite b1 (mm)
Höhe H (mm) 1100
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 105834
BIRCOsir Stirnwand NW 320
Typ 1 zu Rinne 1
aus Stahl feuerverzinkt
Verfügbarkeit
Artikelnummer 105834
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 118296
BIRCOsir Stirnwand NW 320
Typ 2 zu Rinne 2
aus Stahl feuerverzinkt
Verfügbarkeit
Artikelnummer 118296
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 2
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 110741
BIRCOsir Stirnwand NW 320
Typ 1 zu Rinne Typ 1
aus Stahl feuerverzinkt mit Ablauf
DN 200
Verfügbarkeit
Artikelnummer 110741
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 114475
BIRCOsir Stirnwand NW 320
Typ 2 zu Rinne Typ 2
aus Stahl feuerverzinkt mit Ablauf
DN 200
Verfügbarkeit
Artikelnummer 114475
Preis
Per Stk
Gruppe FL
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 2
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Anwendungsbereich
  • Belastungsklassen D 400 – F 900
  • Für Werkhöfe mit hohen Radlasten, Industrieareale mit Staplerverkehr und Strassen, mit Ausnahme quer zur Fahrbahn bei Autobahnen und Schnellstrassen.
Hinweis
  • BIRCOsir® Rinnen NW 320 mm werden nur ohne Gefälle gefertigt.
