Schachtrahmen
Schachtrahmen

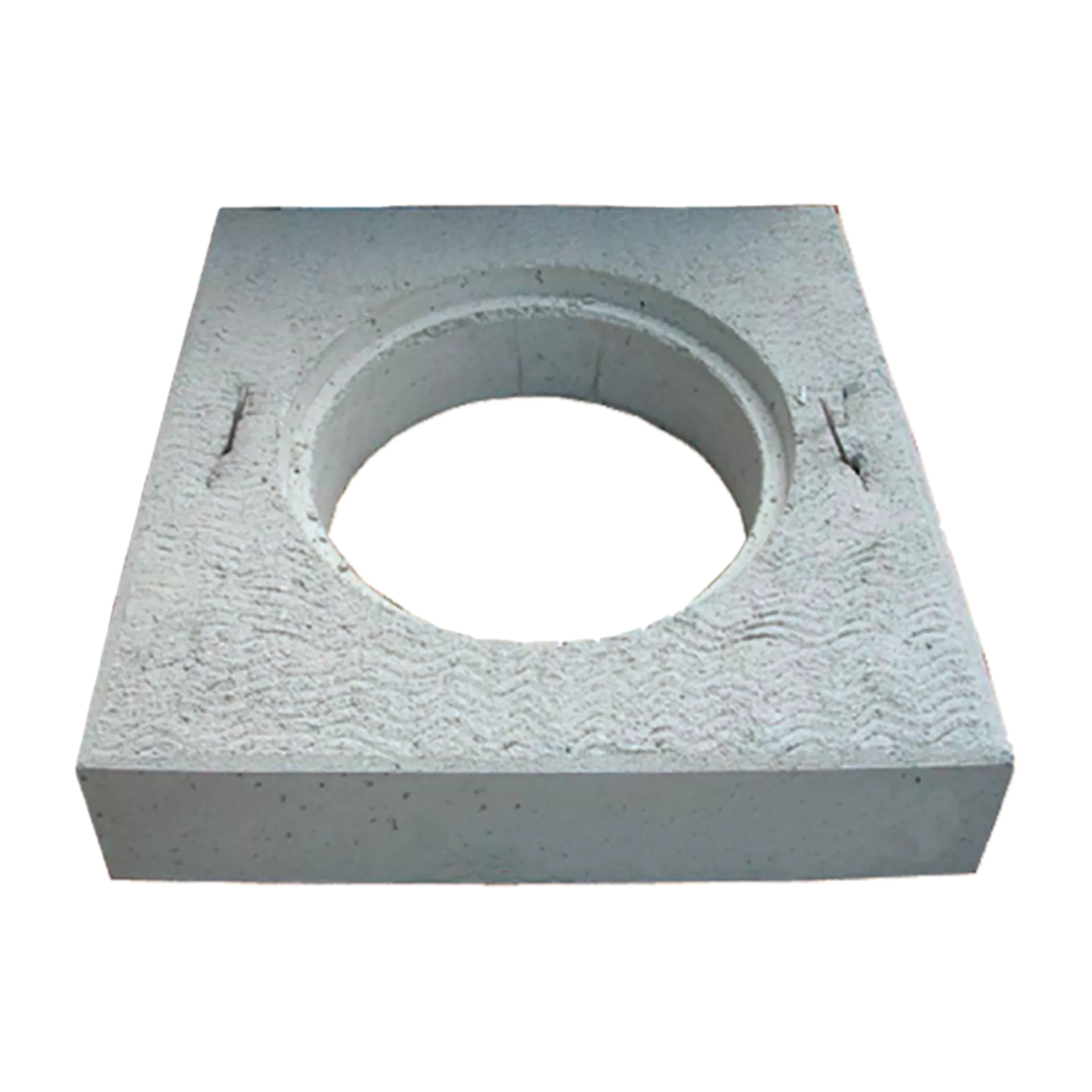

Schachtrahmen Typ 442B
F3027 Art. 133746
exkl. Gussdeckel
Gruppe
FD
Belastungsklasse BK
D400
Innendurchmesser D (mm)
600
Länge L (mm)
1000
Länge l1 (mm)
200
Breite B (mm)
1000
Breite b1 (mm)
200
Höhe H (mm)
200
Höhe h1 (mm)
50
HW
14
exkl. Gussdeckel zentrisch
BK D 400
L 100 cm B 100 cm H 20 cm
Ergänzungsprodukte
- Passende Gussdeckel/-roste zu Typen 442, 443 für BK B125:
- Nottaris: Fig. 21B-60, 21H-60, 21SL-60, 21P-60, 55-60
- Passende Gussdeckel/-roste zu Typ 443 für BK C250:
- Nottaris: Fig. 29A, 1200-60, 1210-60, 2200-60, 2210-60, 2500-60, 2510-60, 2600-60, 2610-60, 56A-60, 57-60
- BGS: Fig. 190-60, 194-60, 480-60B, 490-60B, 636-60
- Passende Gussdeckel zu Typ 442 für BK C250:
- Nottaris: Fig 4-60, 3200-60, 3210-60
Lieferumfang
- Alle Typen exkl. Gussdeckel/-roste.
