Schachtrahmen
Schachtrahmen
  • Schachtrahmen
  • Schachtrahmen
2 Bilder

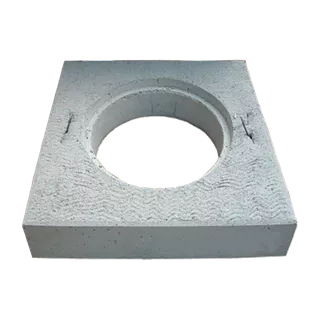

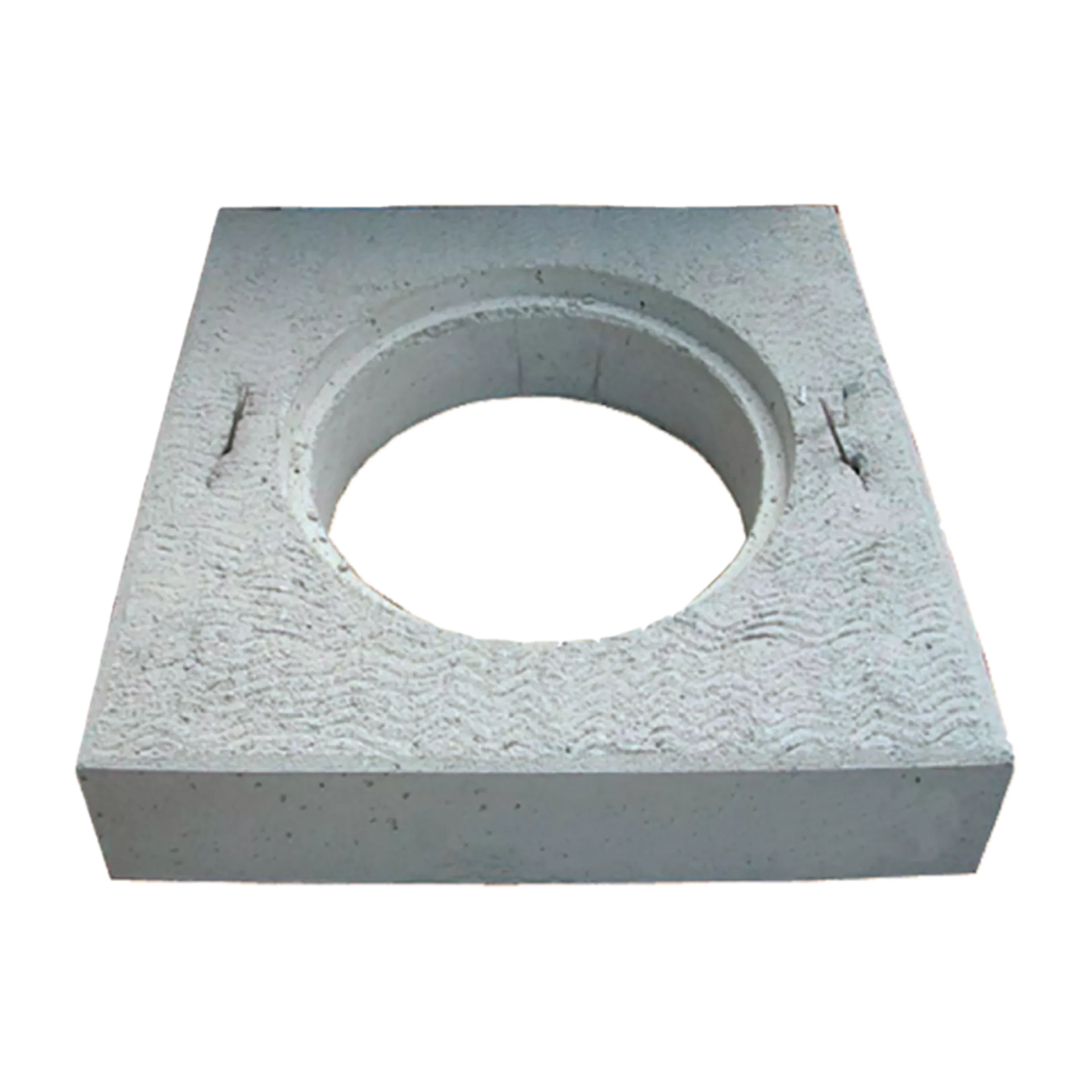

Schachtrahmen

Produkt: F3027
exkl. Gussdeckel
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 117907
Schachtrahmen Typ 442A
exkl. Gussdeckel zentrisch
BK C 250
L 100 cm B 100 cm H 15 cm
Verfügbarkeit
Artikelnummer 117907
Preis
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK C250
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 1000
Breite b1 (mm) 200
Höhe H (mm) 150
Höhe h2 (mm)
Höhe h1 (mm) 40
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 14
Artikelnummer 133746
Schachtrahmen Typ 442B
exkl. Gussdeckel zentrisch
BK D 400
L 100 cm B 100 cm H 20 cm
Verfügbarkeit
Artikelnummer 133746
Preis
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK D400
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm) 200
Lichte Weite LW2 (mm)
Breite B (mm) 1000
Breite b1 (mm) 200
Höhe H (mm) 200
Höhe h2 (mm)
Höhe h1 (mm) 50
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 14
Artikelnummer 113038
Schachtrahmen Typ 443A
exkl. Gussdeckel zentrisch
BK C 250
L 120 cm B 120 cm H 15 cm
Verfügbarkeit
Artikelnummer 113038
Preis
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK C250
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1200
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 1200
Breite b1 (mm) 300
Höhe H (mm) 150
Höhe h2 (mm)
Höhe h1 (mm) 35
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 14
Artikelnummer 111879
Schachtrahmen Typ 443B
exkl. Gussdeckel zentrisch
BK D 400
L 120 cm B 120 cm H 20 cm
Verfügbarkeit
Artikelnummer 111879
Preis
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK D400
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1200
Länge l1 (mm) 250
Lichte Weite LW2 (mm)
Breite B (mm) 1200
Breite b1 (mm) 300
Höhe H (mm) 200
Höhe h2 (mm)
Höhe h1 (mm) 60
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 14
Artikelnummer 138277
Schachtrahmen Typ 443C
exkl. Gussdeckel exzentrisch
BK D 400
L 120 cm B 120 cm H 20 cm
Verfügbarkeit
Artikelnummer 138277
Preis
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK D400
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1200
Länge l1 (mm) 250
Lichte Weite LW2 (mm)
Breite B (mm) 1200
Breite b1 (mm) 420
Höhe H (mm) 200
Höhe h2 (mm)
Höhe h1 (mm) 60
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 14
Ergänzungsprodukte
  • Passende Gussdeckel/-roste zu Typen 442, 443 für BK B125:
  • Nottaris: Fig. 21B-60, 21H-60, 21SL-60, 21P-60, 55-60
  • Passende Gussdeckel/-roste zu Typ 443 für BK C250:
  • Nottaris: Fig. 29A, 1200-60, 1210-60, 2200-60, 2210-60, 2500-60, 2510-60, 2600-60, 2610-60, 56A-60, 57-60
  • BGS: Fig. 190-60, 194-60, 480-60B, 490-60B, 636-60
  • Passende Gussdeckel zu Typ 442 für BK C250:
  • Nottaris: Fig 4-60, 3200-60, 3210-60
Lieferumfang
  • Alle Typen exkl. Gussdeckel/-roste.
