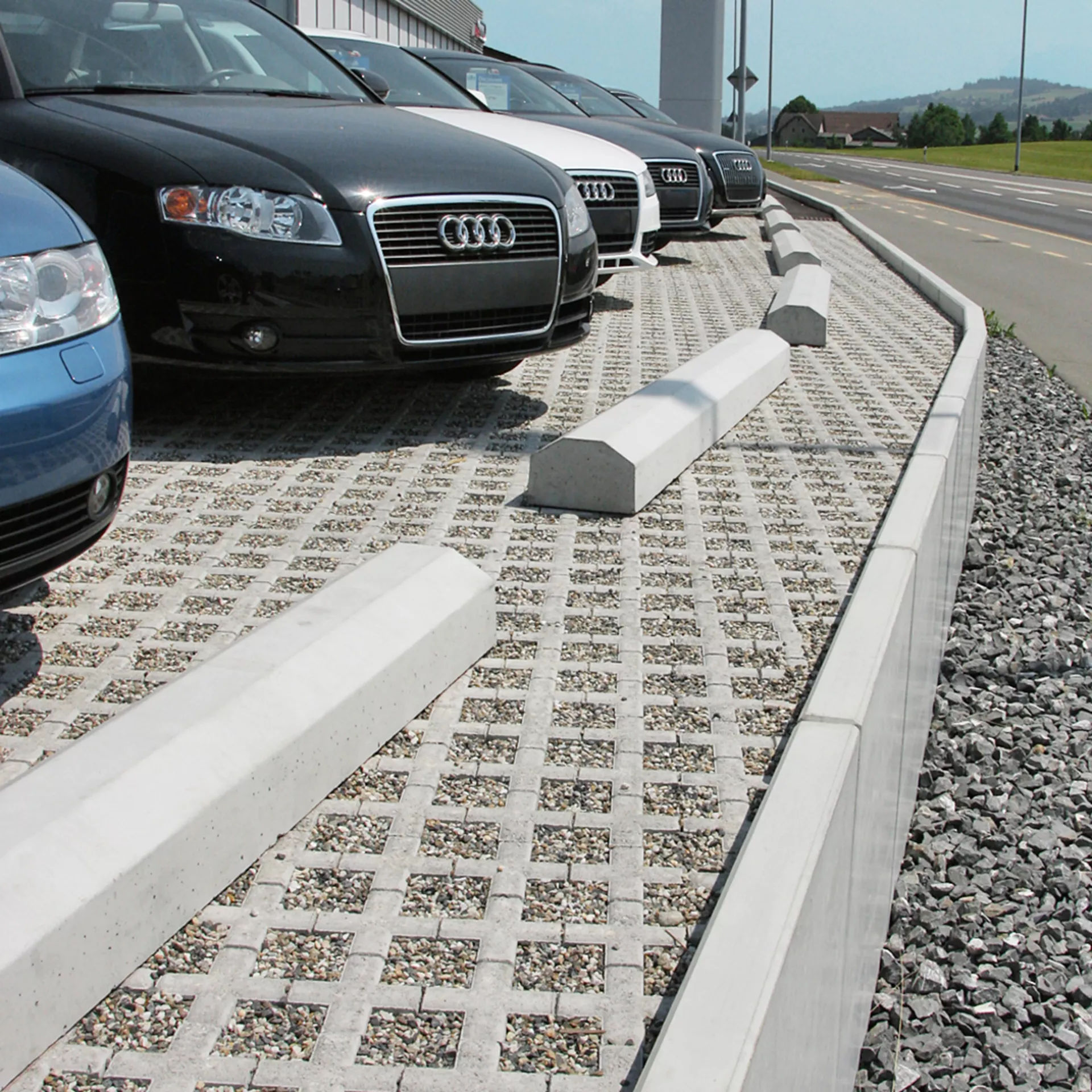

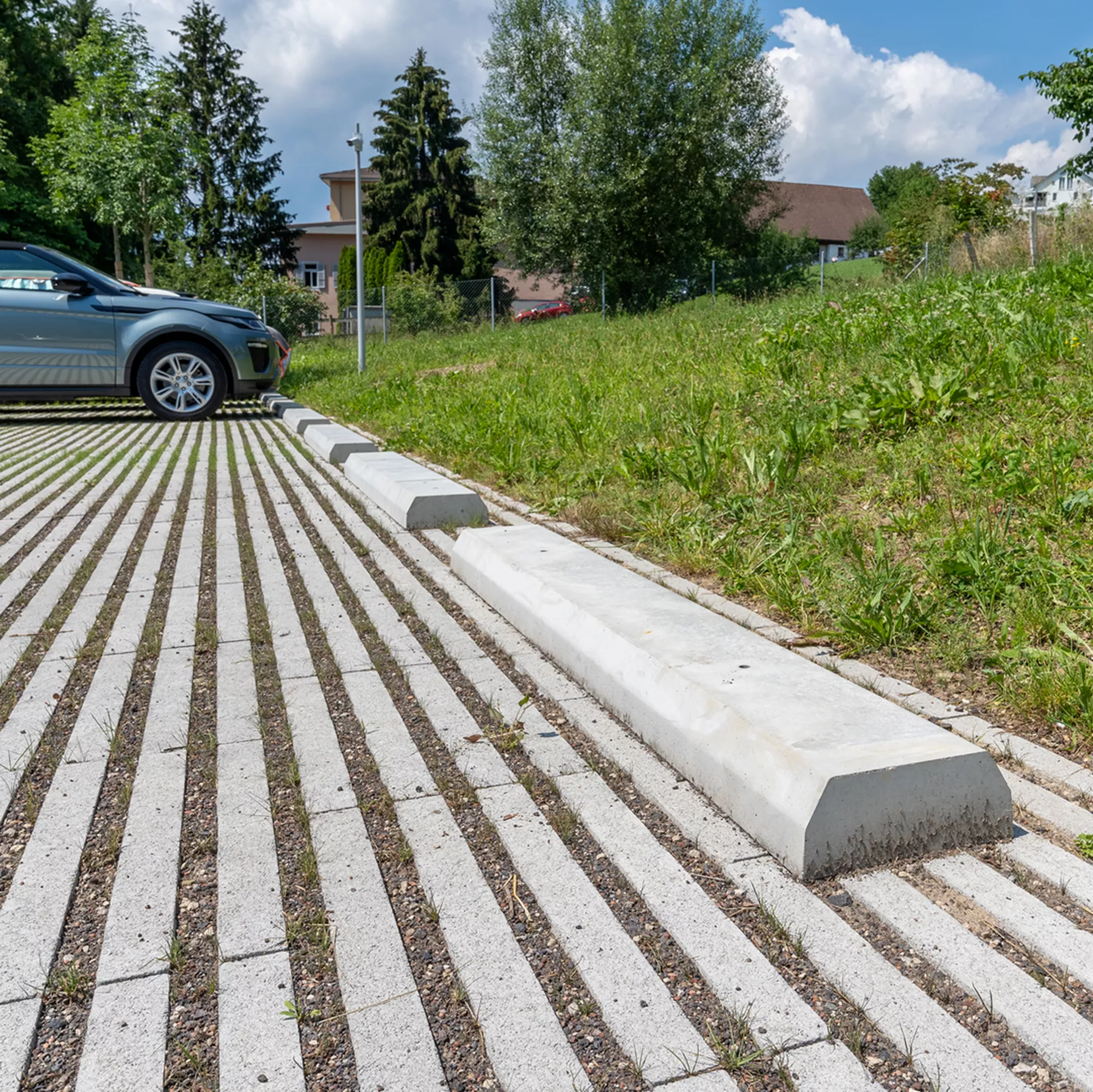

Radabweiser

Produkt: F7101
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 108246

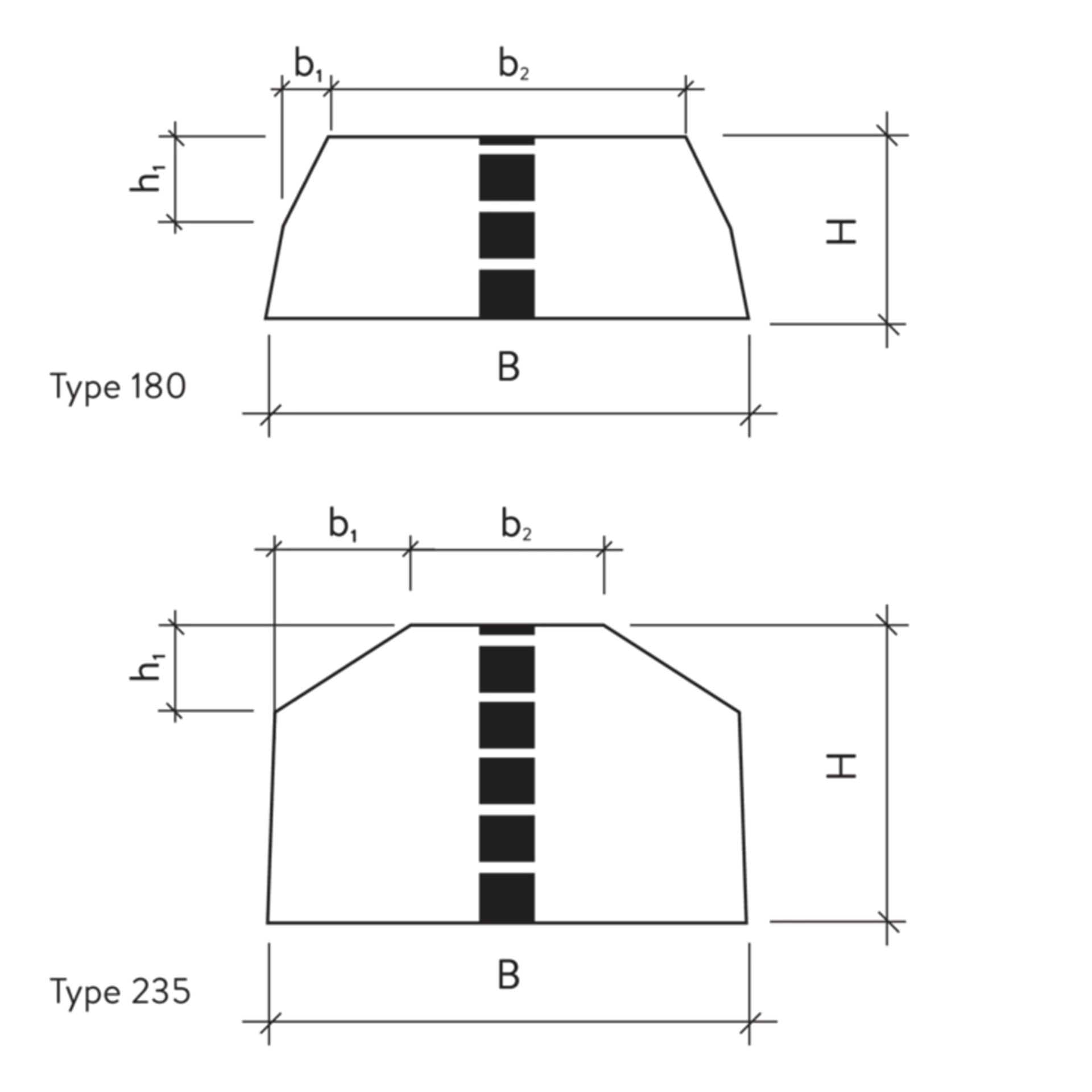

Radabweiser grau Typ 180
mit 2 Aussparungen d2 1.5 cm
für Verankerung
L 180 cm B 27 cm H 10 cm
Verfügbarkeit
Artikelnummer 108246
Preis
Per Stk
Gruppe FE
LE-Norm
Farbe grau
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1800
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 270
Breite b1 (mm) 35
Höhe H (mm) 100
Höhe h2 (mm)
Höhe h1 (mm) 50
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 14, 21
Artikelnummer 105966
Radabweiser grau Typ 235
mit 2 Aussparungen d2 1.5 cm
für Verankerung
L 235 cm B 27 cm H 17 cm
Verfügbarkeit
Artikelnummer 105966
Preis
Per Stk
Gruppe FE
LE-Norm
Farbe grau
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 2350
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 270
Breite b1 (mm) 80
Höhe H (mm) 170
Höhe h2 (mm)
Höhe h1 (mm) 50
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 14, 21
Artikelnummer 112488
Bearbeitungszuschlag
Radabweiser
für Zwischenlänge
Verfügbarkeit
Artikelnummer 112488
Preis
Per Stk
Gruppe ZX
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 14, 21
Hinweis
  • Zwischenlängen werden auf Bestellung produziert.
  • Mit 2 Löchern D 1,5 cm zum Verankern.
  • Glatte Oberflächenstruktur.
