Schachtrahmen mit Betonrahmen
F3031 Art. 138806
inkl. Gussrost, für Belagsanschluss, LW 425/485 mm
Gruppe
FD
B (mm)
850
b1 (mm)
370
BK
B125
H (mm)
200
Höhe h1 (mm)
170
Höhe h2 (mm)
30
L (mm)
850
Typ
Q3
HW
15

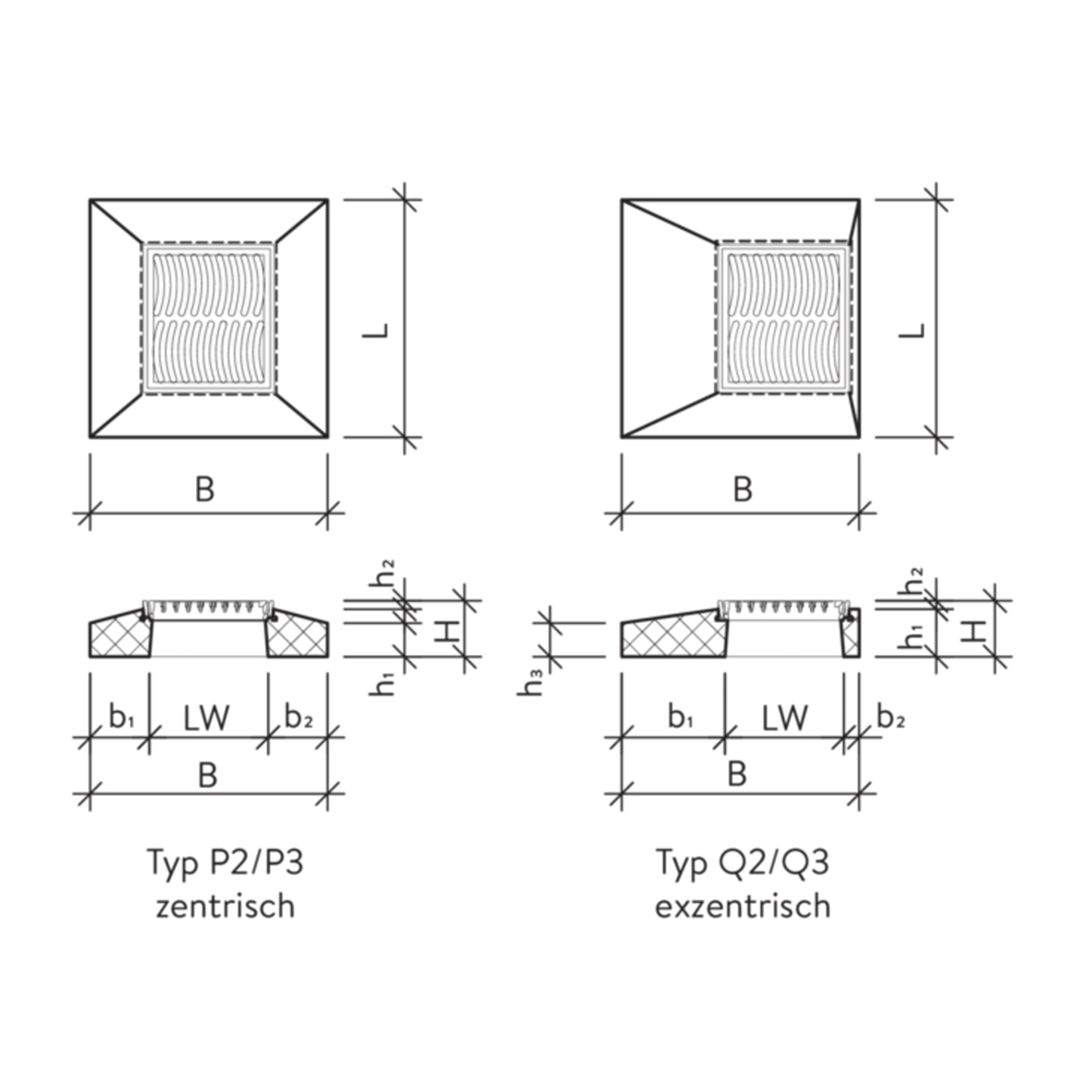

Typ Q3 inkl. Gussrost für Belagenanschluss
exzentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Hinweis

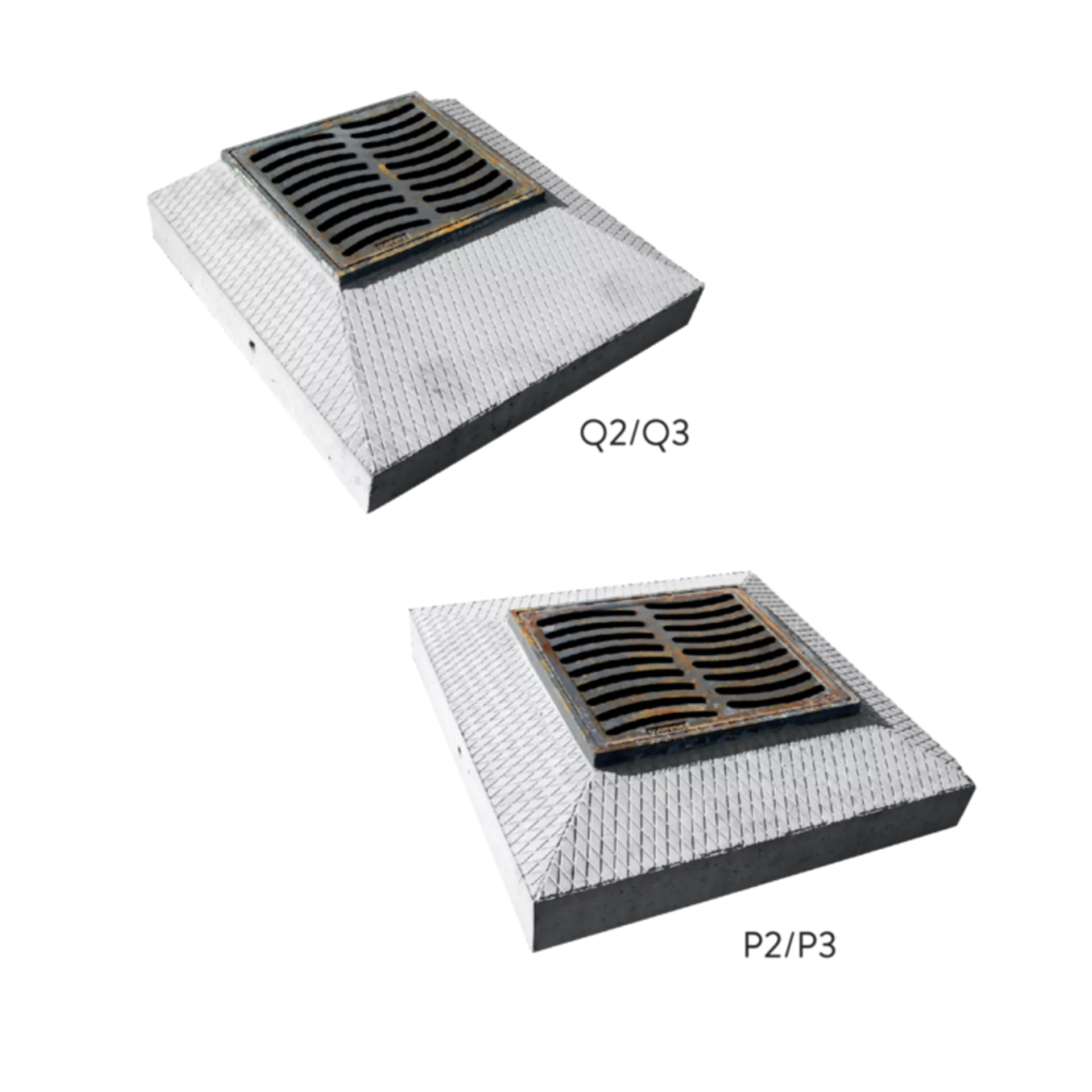

- Gussabdeckungen für Typen P2 und Q2 mit flacher Ausführung (vonRoll Fig. 3014) und Typen P3 und Q3 mit gewölbter Ausführung (vonRoll Fig. 3015)
- Für Belagsanschluss = Betonrahmen H ca. -30 mm.
