Strassenrost mit Betonrahmen
Strassenrost mit Betonrahmen
Strassenrost mit Betonrahmen
  • Strassenrost mit Betonrahmen
  • Strassenrost mit Betonrahmen
  • Strassenrost mit Betonrahmen
3 Bilder

Strassenrost mit Betonrahmen

Produkt: F3031
inkl. Gussrost, für Belagsanschluss, LW 425/485 mm
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Gewicht kg/VE
Artikelnummer 118003
Schachtrahmen mit Betonrahmen
Typ Q2 inkl. Gussrost für Belagenanschluss
exzentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Verfügbarkeit Auf Anfrage
Artikelnummer 118003
Preis 870.00
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK B125
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 850
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 850
Breite b1 (mm) 370
Höhe H (mm) 200
Höhe h2 (mm) 30
Höhe h1 (mm) 170
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16
Gewicht kg/VE 227
Artikelnummer 138806
Schachtrahmen mit Betonrahmen
Typ Q3 inkl. Gussrost für Belagenanschluss
exzentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Verfügbarkeit Verfügbar
Artikelnummer 138806
Preis 870.00
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK B125
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 850
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 850
Breite b1 (mm) 370
Höhe H (mm) 200
Höhe h2 (mm) 30
Höhe h1 (mm) 170
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16
Gewicht kg/VE 226
Artikelnummer 104895
Schachtrahmen mit Betonrahmen
Typ P2 inkl. Gussrost für Belagenanschluss
zentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Verfügbarkeit Verfügbar
Artikelnummer 104895
Preis 870.00
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK B125
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 850
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 850
Breite b1 (mm) 213
Höhe H (mm) 200
Höhe h2 (mm) 30
Höhe h1 (mm) 120
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16
Gewicht kg/VE 227
Artikelnummer 112847
Schachtrahmen mit Betonrahmen
Typ P3 inkl. Gussrost für Belagenanschluss
zentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Verfügbarkeit Verfügbar
Artikelnummer 112847
Preis 870.00
Per Stk
Gruppe FD
LE-Norm
Farbe
Belastungsklasse BK B125
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 850
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 850
Breite b1 (mm) 213
Höhe H (mm) 200
Höhe h2 (mm) 30
Höhe h1 (mm) 120
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16
Gewicht kg/VE 226
Hinweis

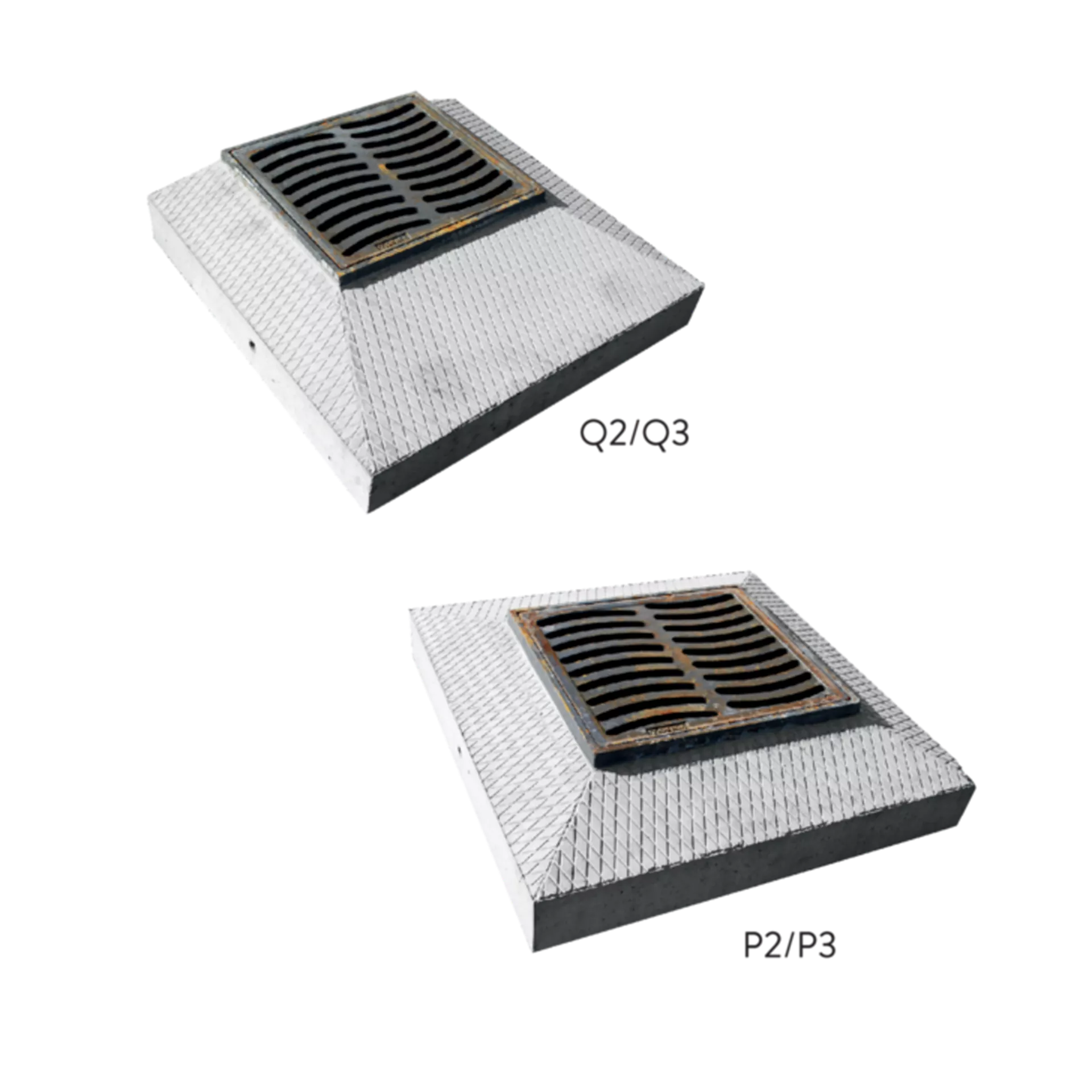

  • Gussabdeckungen für Typen P2 und Q2 mit flacher Ausführung (vonRoll Fig. 3014) und Typen P3 und Q3 mit gewölbter Ausführung (vonRoll Fig. 3015)
  • Für Belagsanschluss = Betonrahmen H ca. -30 mm.
